服务器数据恢复环境：

XFS文件系统服务器；

MD1200磁盘柜+RAID卡+Linux系统；

riad5+划分了两个分区的80T左右的LUN；

2T大小的sdc1分区通过LVM扩容的方式加入到了root_lv中；

sdc2分区为XFS文件系统。

服务器故障：

服务器重装系统后sdc磁盘分区改变，原先的sdc2分区丢失，无法访问。管理员联系北亚数据恢复中心进行数据恢复。

服务器数据恢复过程：

按照常规恢复流程，首先对服务器进行只读模式备份，北亚数据恢复工程师对每块磁盘做了镜像备份后将原服务器归还，

在备份数据上进行数据分析和数据恢复操作。

1、对镜像文件进行分析，找到服务器raid磁盘阵列的硬盘顺序、条带大小等信息；

2、北亚数据恢复工程师使用北亚自研的数据恢复工具对raid阵列进行虚拟重组，虚拟重组出raid结构；

3、在虚拟重组出的raid阵列中定位到xfs文件系统的分区起始位置；

4、校验xfs文件系统的完整性及正确性，经校验，北亚数据恢复工程师发现文件系统没有异常；

5、修复xfs文件系统的超级块结构；

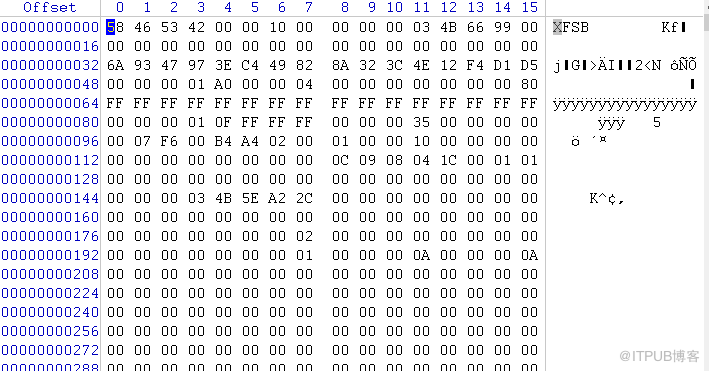

修复完成的超级块

6、北亚数据恢复工程师对xfs文件系统中丢失的节点及目录项进行修复；

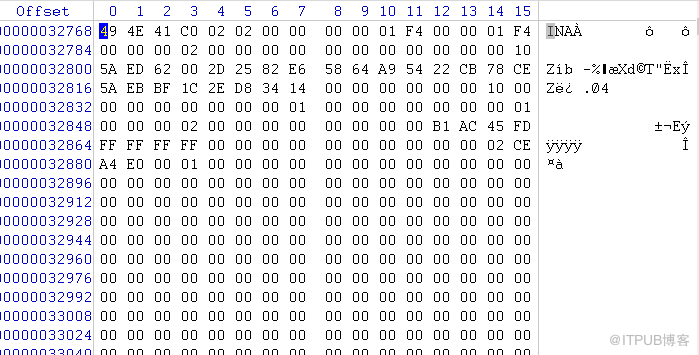

修复完成的根节点

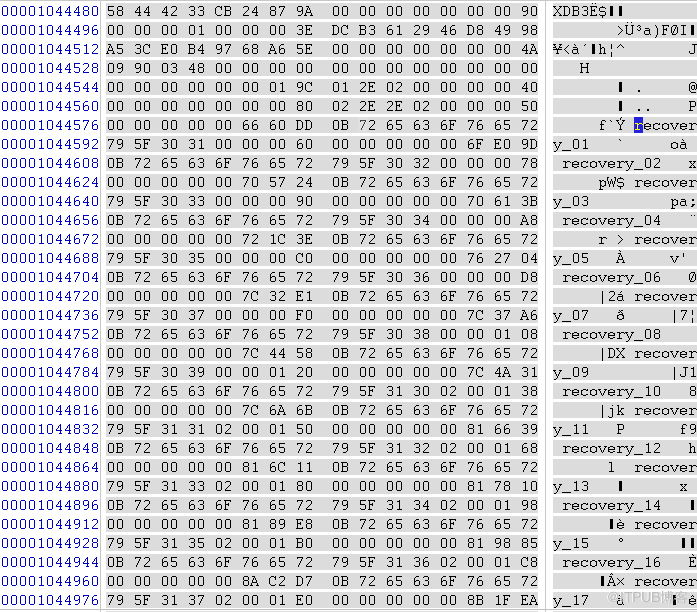

重做的目录项

7、修复完成后，北亚数据恢复工程师编写程序解析xfs文件系统，提取其中的数据。

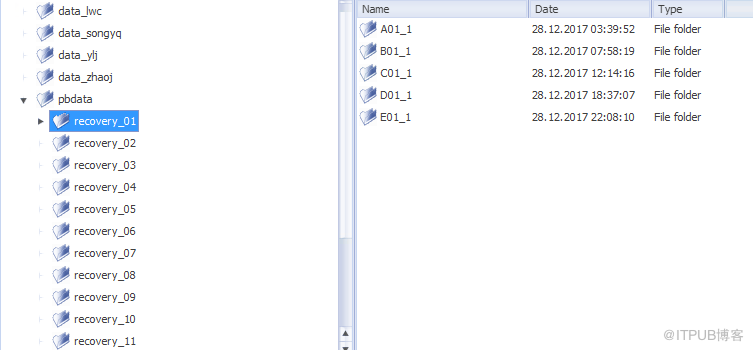

修复完成的目录结构

数据恢复结果：

在本次服务器数据恢复过程中，北亚数据恢复工程师对丢失的xfs文件系统进行检测后发现文件系统头部的超级块及部分节点

、目录项丢失。北亚数据恢复工程师根据超级块备份及文件系统中的目录树结构，对超级块进行修复还原，对丢失的节点、

目录项进行修补、重构之后，文件系统中的数据即可成功恢复。

由于在数据丢失后没有对服务器进行其他操作，数据及文件系统被最大限度地保存了下来，经过北亚数据恢复工程师的数据

分析及数据恢复操作，最终完整恢复服务器内的所有数据，并经服务器管理员验证无误，本次数据恢复成功。
