NetApp数据恢复环境：

故障：

一客户由于误操作，不小心将服务器内的1个容量为5T的lun和10个容量为1T的lun删除了。

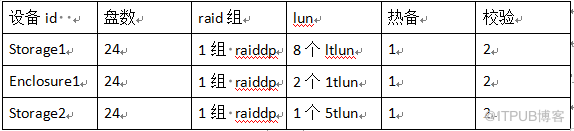

用户误删除的数据信息如下表：

联系北亚数据恢复中心，急需恢复服务器内的数据。

Netapp数据恢复过程：

一、在进行服务器数据恢复操作前北亚数据恢复工程师将客户原服务器内的所有数据进行镜像备份操作，然后对备份的数据

进行分析与恢复，将原服务器交还用户。

二、北亚数据恢复工程师分析该服务器内的所有硬盘，在盘头位置找到超级块，从超级块中得到磁盘组名字，磁盘组的逻辑

起始块号，总块数，磁盘组中raid的编号。

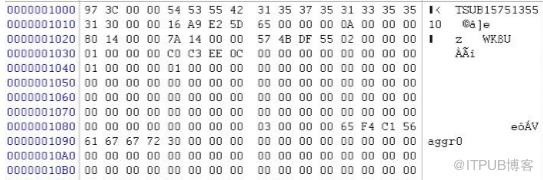

netapp超级块

每个数据块占8个扇区，数据块后附加64字节数据块描述信息。根据这些信息可以判断出哪些磁盘是校验盘（提取数据时校

验盘需剔除）。

0x10：6字节为aggr_data块号

如果0x10处为FFFF表示校验块

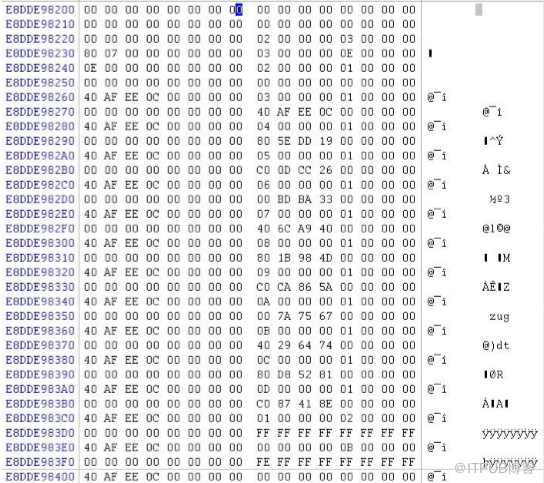

校验块描述信息样例

盘序分析时主要依据每块磁盘8号扇区的磁盘信息以及磁盘末尾的RAID盘序表确定盘序。首先要确定各个磁盘所属aggr组

，然后再判断组内盘序。数据指针跳转时不考虑校验盘，所以只取得数据盘的盘序即可。

aggr_raid(磁盘靠近尾部) 根据10H处的VCN块号判断磁盘组内各盘的顺序。

netapp盘序表

Netapp的节点分布在数量众多的数据块内，在数据块内又被统一组织为节点组。每个节点组的前64字节记录一些系统数据

，之后用192字节为一项记录各个文件节点。根据用户级别可分为两类：“MBFP”系统文件节点和“MBFI”用户文件节点

，在数据恢复时一般只取MBFI节点组即可。

netapp节点样例图

头部信息64字节

解析如下：（此头部为数据文件的节点文件块头部，大小为64字节）

标志，常量（“MBFP”为元文件的节点标志，“MBFI”为用户文件的节点标志）

根据更新序列值获取到最新节点

解析节点中节点类型，逻辑块号，文件数量，文件大小，所占块数量，及数据指针

获取节点在节点文件中的逻辑块号，从0开始计数

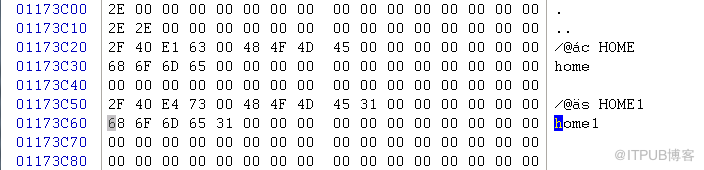

获取目录项，并根据其节点编号，找到对应节点

三、通过程序提取服务器数据

1、扫描节点信息

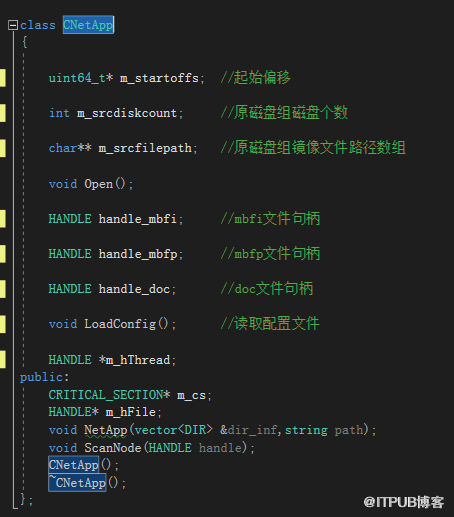

节点扫描类

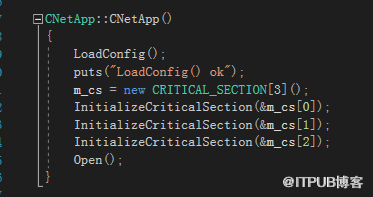

节点扫描程序完整流程

在循环扫描完毕之后会将所有扫描到的MBFP、MBFI和DOC数据块分别写入到三个文件内，用于后续处理。

2、将节点信息导入到数据库

此模块主要负责将ScanNode扫描得到的MBFI和MBFP、Dir存入数据库以备后续使用。

以下是流程：

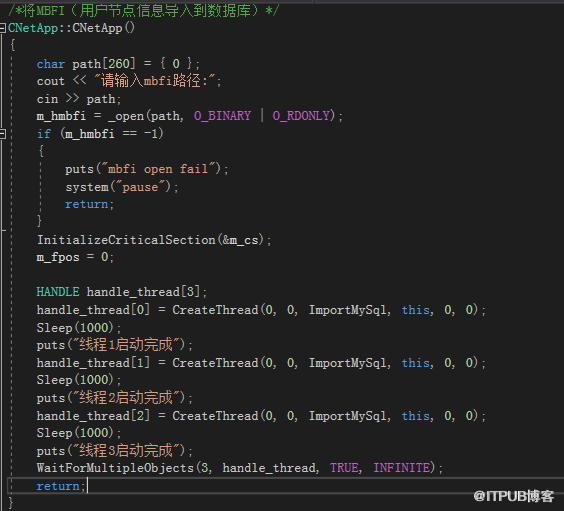

MBFI导入数据库整体流程

函数执行完毕后可以查看数据库得到如下信息：

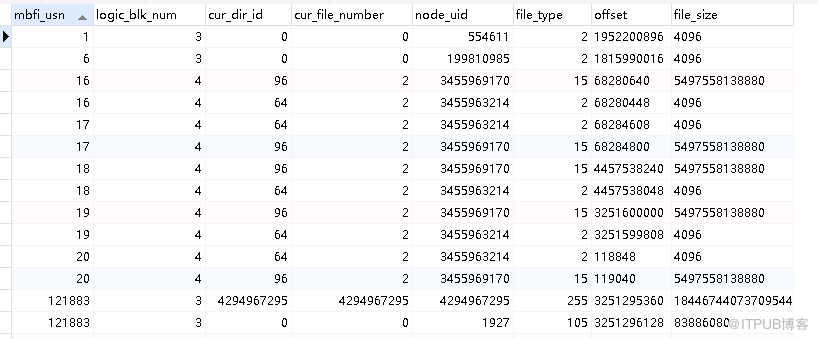

节点导入信息

Netapp在更改inode节点时不会直接覆盖而是重新分配inode进行写入。单个文件的节点node_uid唯一不变，mbfi_usn会

随着节点的变化而增大（正常情况下提取某个文件时使用usn最大的节点）。一般情况下存储划分出的单个节点会作为LUN映

射到服务器使用，根据file_size可以确定这个文件的大小，按照文件大小分组后再选取usn最大值的节点，跳转到MBFI文件的

offset值偏移位置，取出节点。

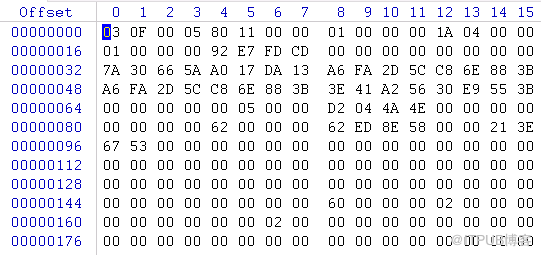

节点样例

3、提取文件

在获取到要提取的文件的Node之后，开始提取块设备文件。

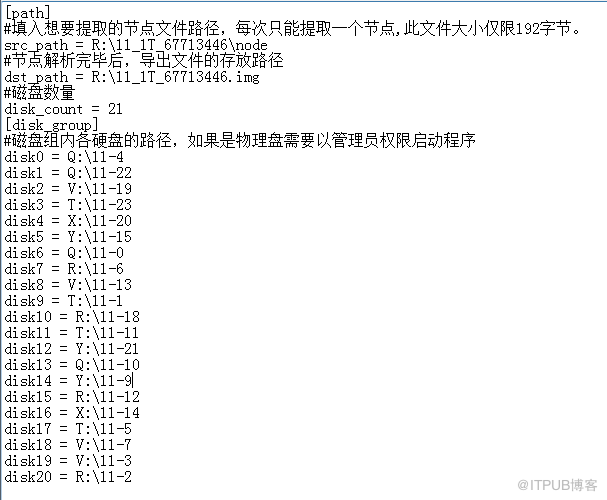

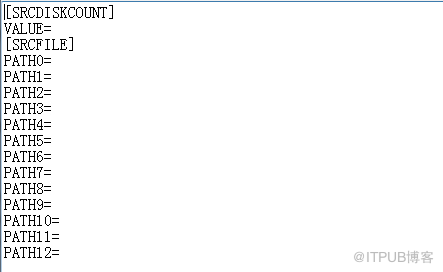

程序需要读取配置文件：

初始化完毕后，开始提取文件的各级MAP，在本次提取过程中文件大小均大于1T，MAP层级为4，所以需要提取4次。

第一级MAP默认只占用1个块，所以在程序内直接提取，后三级MAP在GetAllMap函数内进行提取。通过块号计算数据块

位置时，由于NetApp使用JBOD组织LVM，直接用块号除以每块磁盘上的块数可得到当前块所在的磁盘序号（计算机整数

除法，丢弃小数邠）；再使用块号取余块数，得到数据块在此磁盘上的物理块号，物理块号乘以块大小，得到数据块偏移

位置。

块设备文件系统解析

1、客户的块设备5Tlun用的是aix小机的jfs2文件系统

因此要解析jfs2文件系统，提取里面的数据库备份文件

解析lvm

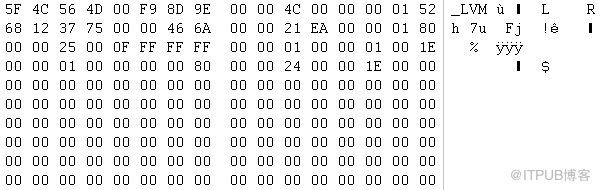

7扇区记录lvm描述信息，获取pv大小和pv序号，

类似找到vg描述区，获取lv数和pv数，找到pv描述区，解析pp序号和pp数

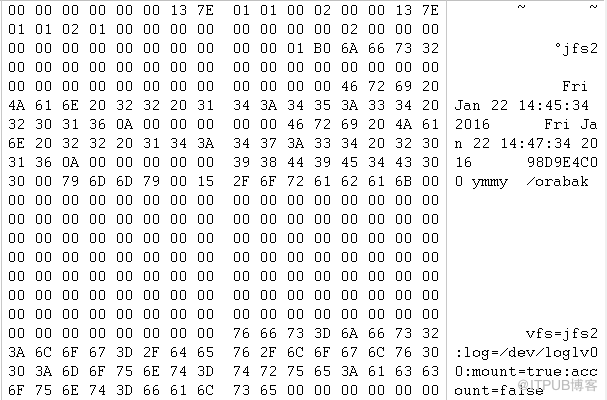

LV类型及LV挂载信息区域

2、解析8个1Tlun组成oralce ASM文件系统，提取其中的数据库文件

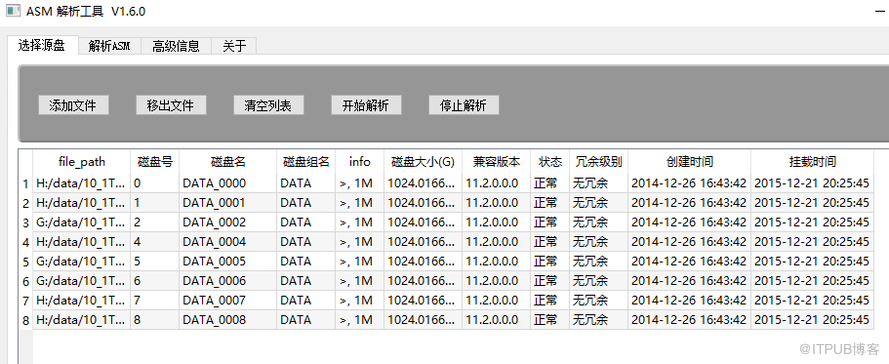

添加8个lTlun

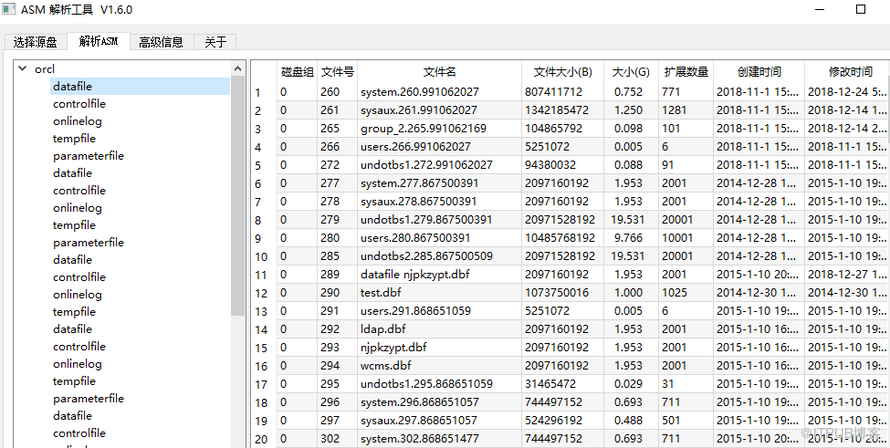

解析asm文件系统，提取出数据库文件

服务器数据恢复验证及数据移交：

客户对恢复完成的数据库进行验证，数据库中的数据完整恢复

经过3天左右的验证，客户对数据库恢复确认无误，此次数据恢复工作圆满完成。
