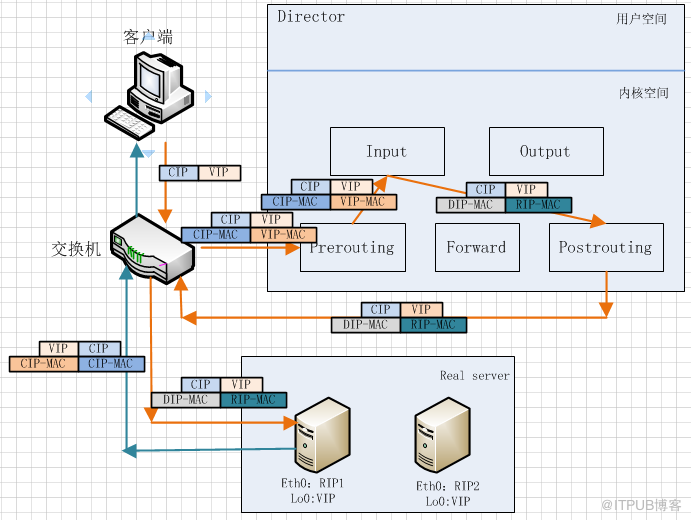

DR模型原理如：

当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。此时报文的源IP为CIP，目标IP为VIP；
PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链；
IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文中的源MAC地址修改为DIP的MAC地址，将目标MAC地址修改RIP的MAC地址，然后将数据包发至POSTROUTING链。此时的源IP和目的IP均未修改，仅修改了源MAC地址为DIP的MAC地址，目标MAC地址为RIP的MAC地址；
由于DS和RS在同一个网络中，所以是通过二层来传输。POSTROUTING链检查目标MAC地址为RIP的MAC地址，那么此时数据包将会发至Real Server；
RS发现请求报文的MAC地址是自己的MAC地址，就接收此报文。处理完成之后，将响应报文通过lo接口传送给eth0网卡然后向外发出。此时的源IP地址为VIP，目标IP为CIP；
响应报文最终送达至客户端；

DR模型的实现

IP分配

dirdirector DIP：192.168.177.210(eth0) VIP：192.168.177.220（eth0:0）
real server1 RIP1:192.168.177.121(eth0) VIP:192.168.177.220(lo:0)
real server2 RIP2:192.168.177.122(eth0) VIP:192.168.177.220(lo:0)

1、real server上的配置


			在lo网卡上绑定IP地址

			ifconfig lo:0 192.168.177.220 broadcast 192.168.177.220 netmask 255.255.255.255 up

			添加路由（VIP地址由lo网卡出）

			route add -host 192.168.177.220 lo:0

			修改内核参数，使real server上的VIP地址不响应由其他主机发往的ARP报文

			echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

			echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

			echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

			echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

			安装http服务并启动

			yum install httpd

			echo RS1 > /var/www/html/index.html

			/etc/init.d/httpd restart

2、director上的配置


				在eth0上绑定VIP

				ifconfig  eth0:0 192.168.177.220 up

				添加路由（使VIP地址的数据通过eth0出）

				route add -host 192.168.177.220 dev eth0:0

				开启路由转发功能

				echo 1 >/proc/sys/net/ipv4/ip_forward

				创建一个服务

				ipvsadm -A -t 192.168.177.220:80 -s wrr

				在服务中添加real server

				ipvsadm -a -t 192.168.177.220:80 -r 192.168.177.211:80 -g -w 3

				ipvsadm -a -t 192.168.177.220:80 -r 192.168.177.212:80 -g -w 1

				配置完成

note：在real server上修改内核参数arp_ignore和arp_announce目的是禁止lo0上的VIP响应其他主机发送的ARP报文，避免发生IP地址冲突的问题。

TUN配置和DR模型配置相似，只是real server和director不再同一个网络中
