ERWIN中的一对多标识关系和一对多非标识关系

标识关系，实线表示
非标识关系，虚线表示
实心圆端所在的那端为一对多关系中的多的那端

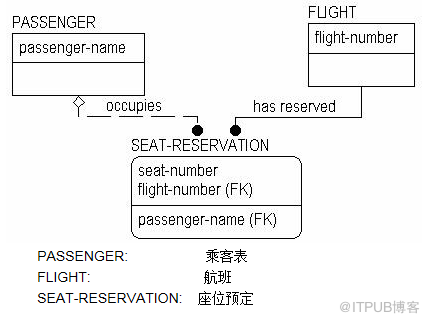

PASSENGER: 乘客表
FLIGHT: 航班
SEAT-RESERVATION: 座位预定

标识关系贡献父实体的键给子实体,所有键变成子实体的键,成为了子实体的键的一部分，意思是子标识依赖于父，也就是子实体的存在依赖于父，在SEAT-RESERVATION中，flight-number变成SEAT-RESERVATION座位的外键属性，它和seat-number一起标识座位，是不能为空的，如果不指定flight-number，seat-number和passenger-name都是无意义的。
非标识关系贡献父实体的键给子实体，但是，由定义知，一些 (或所有)键不变成子实体的键，意思是子不标识依赖于父，允许这样的情形，关系中”多”端的实体没有”父”而可能存在，即它不是存在依赖。

从子实体看，如果关系是强制mandatory的，那么子存在依赖于父。如果可选，那么子既不存在也不标识依赖于关系 (虽然它也许依赖于其他关系)。ERwin用菱形为表示可选的情况，菱形只存在于非标识关系中(因为标识关系贡献主关键字，而主关键字部分不能为NULL)。带菱形的非标识关系是”零或一对多”的关系。这儿有个简单例子。

图5.13，属性 “passenger-name”变成SEAT-RESERVATION座位的外键属性，它不标识座位，它标识占用座位的乘客，因为没有乘客座位仍然存在，关系是可选的，应使用菱形符号。

我们已经定义，在一次飞行中乘客可占零或一个座位。

座位可以空 (不被任何乘客占有)，当座位空时，”passenger-name”属性将是空 (NULL)。

由业务政策知道，这是允许发生的 (因为航空公司不能迫使乘客填满每次飞行的每个座位)，从子实体看，关系是可选的，关系父端的菱形就意味着这个。
