Oracle Exadata出来已经很久了，但由于它的价格原因，鲜有客户购买，但随着它在Oracle Database方面的优势愈发明显，销售方面也开始走上坡了。最近有客户购买1/4配置的Oracle Exadata X2-2，所以有幸第一次见到了Exadata的真容。下面就贴一些图片出来，附上简单的介绍，并提出思考。
半年前曾经写过一篇文章： 《详细图解Oracle Exadata存储系统》： http://space.itpub.net/?uid-23135684-action-viewspace-itemid-715637，这篇文章介绍的就是X2-2，真容跟这篇文章的介绍差不太多。

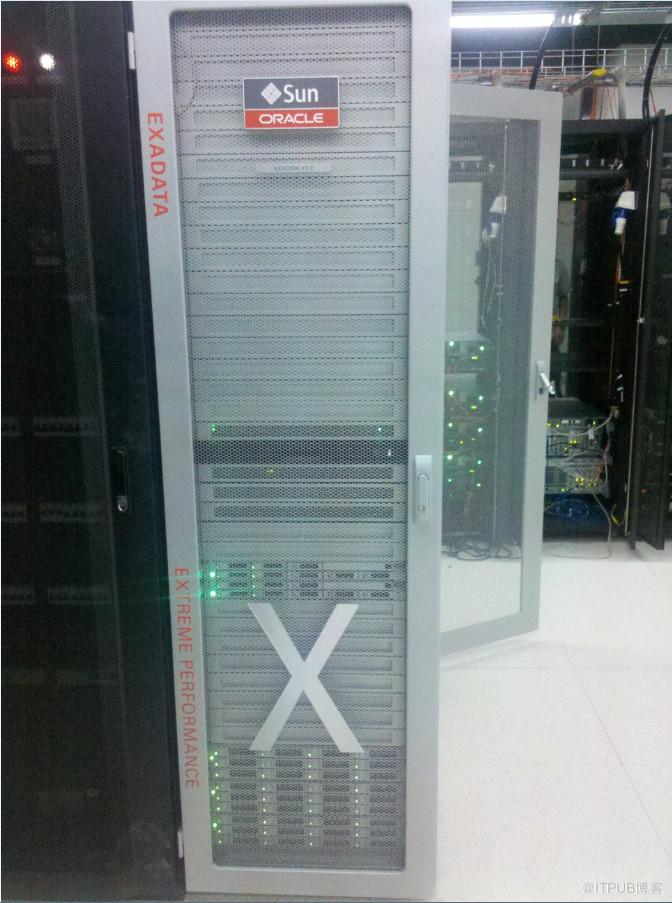

1.正面外观。
蛮漂亮的。

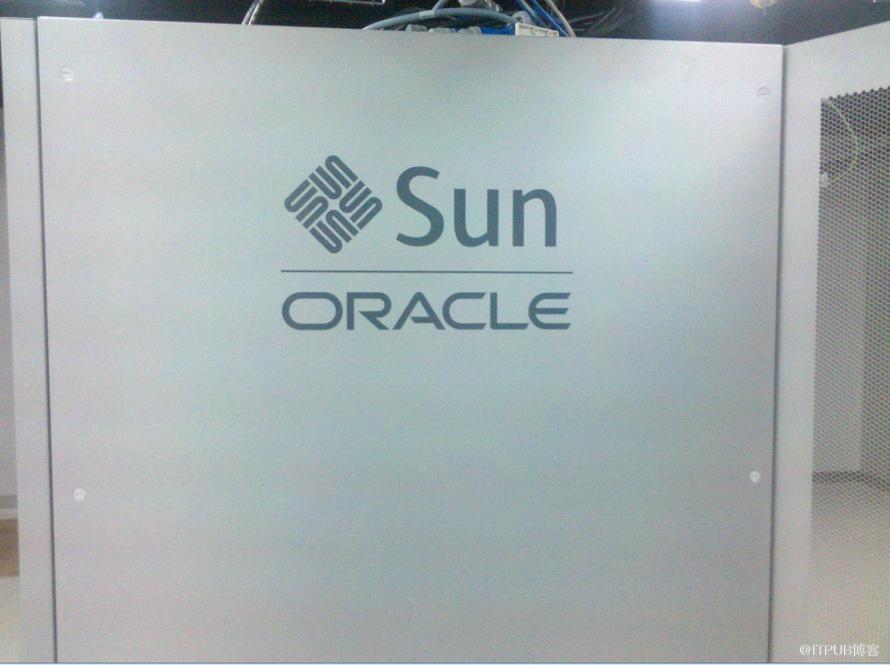

2.侧面外观。
SUN跟Oracle的Logo很抢眼。

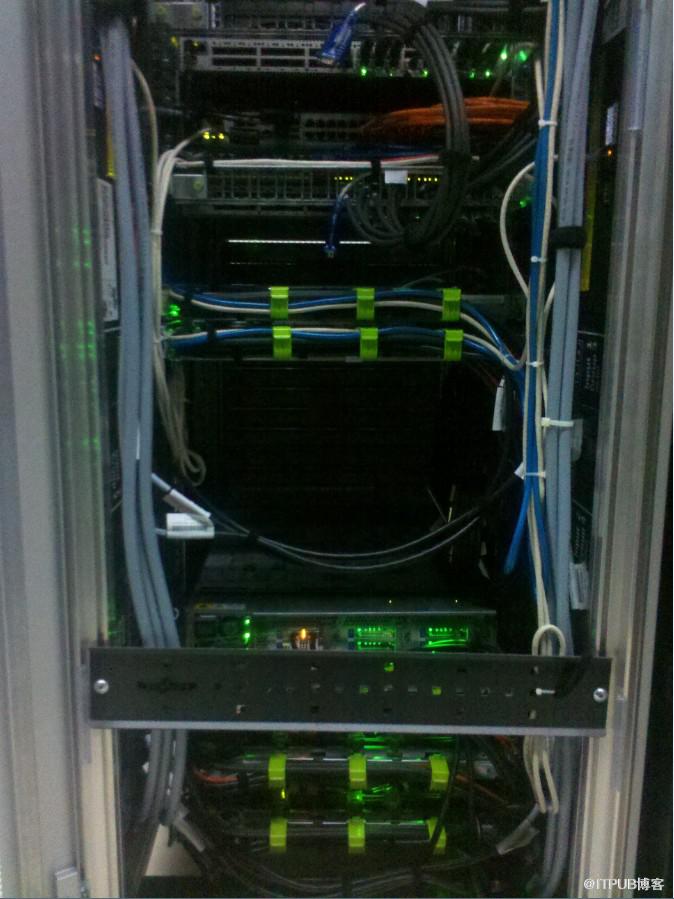

3.机柜背面图。
所有的线绑得非常的整齐，绑线的“发卡”也非常的漂亮。可以看到没有任何光纤线，全被Infiniband线代替了。其他服务器也可以参照这样绑线。

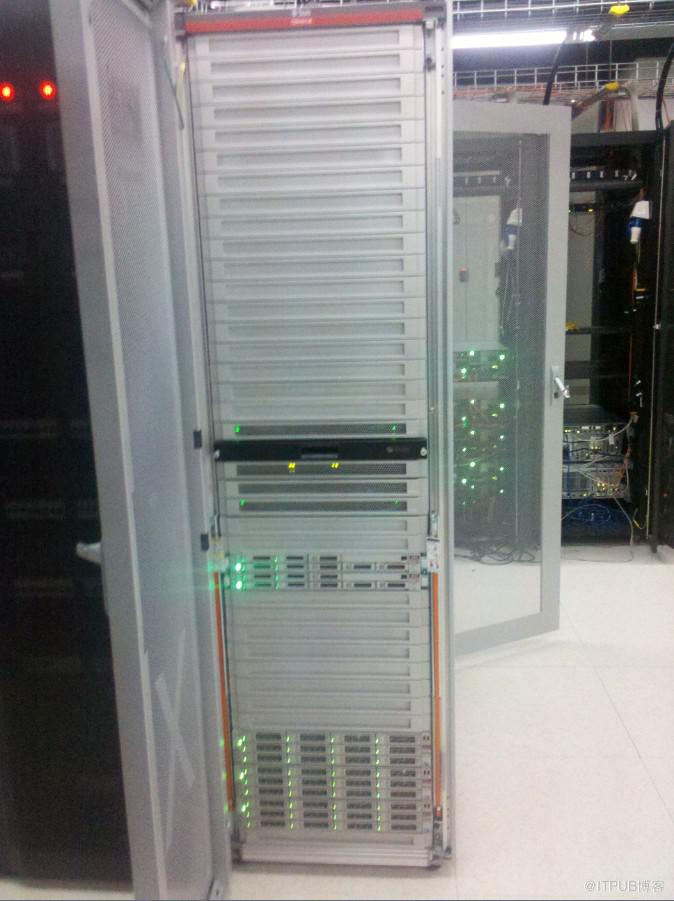

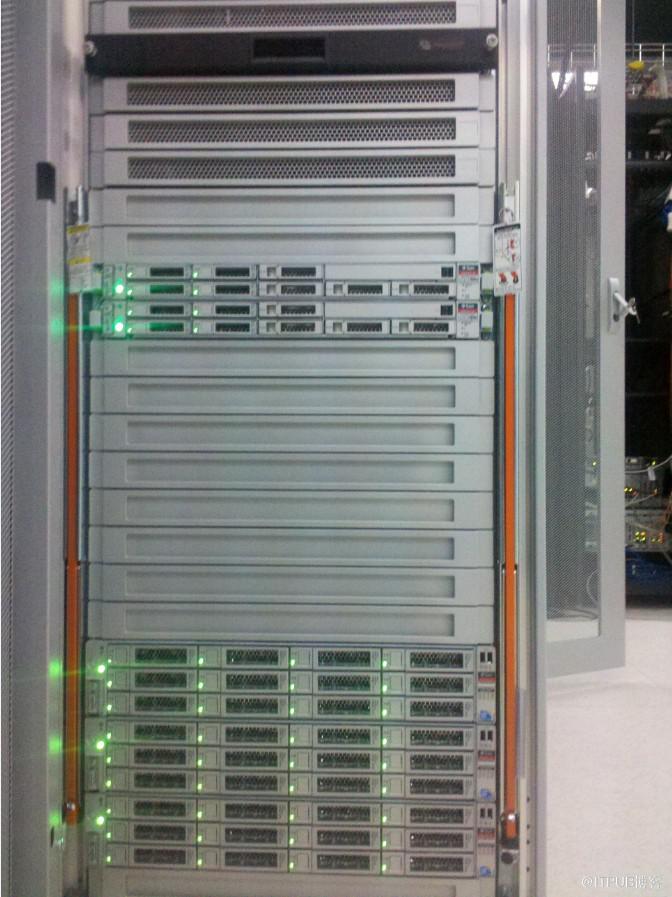

4.正面内部。
中间是KVM、网络交换机、Infiniband交换机。
中间偏下是两台1U的服务器。
下方是3个2U的存储服务器。

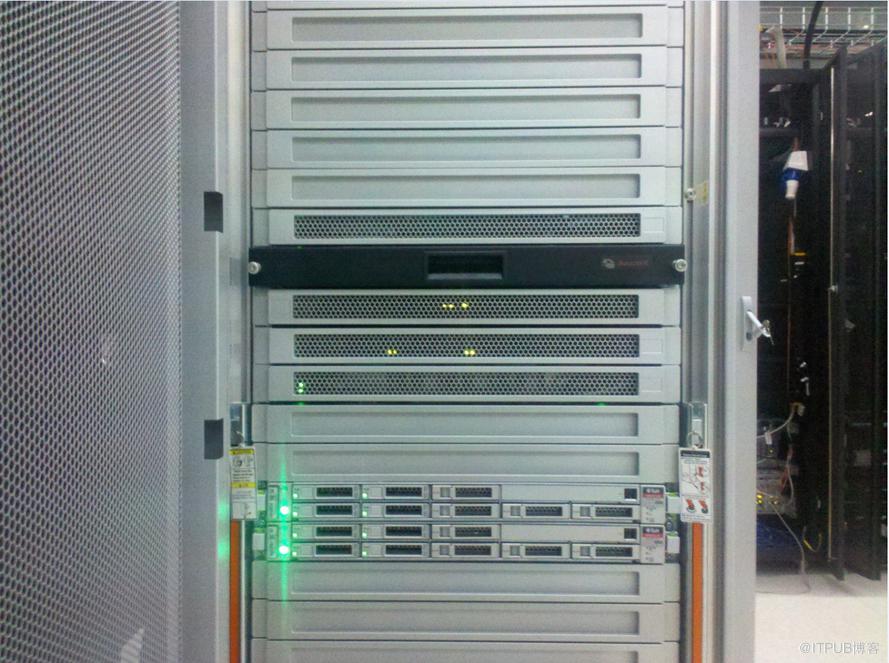

5.KVM和数据库服务器。
KVM和网络交换机是非Oracle、SUN的，网络交换机是思科的。
6.数据库服务器和存储服务器。

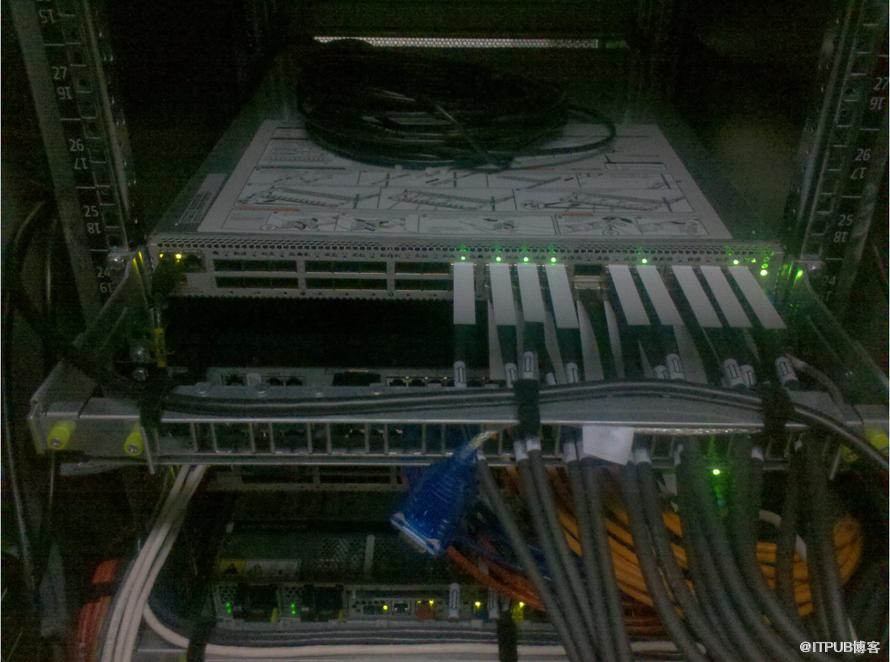

7.Infiniband交换机背面。

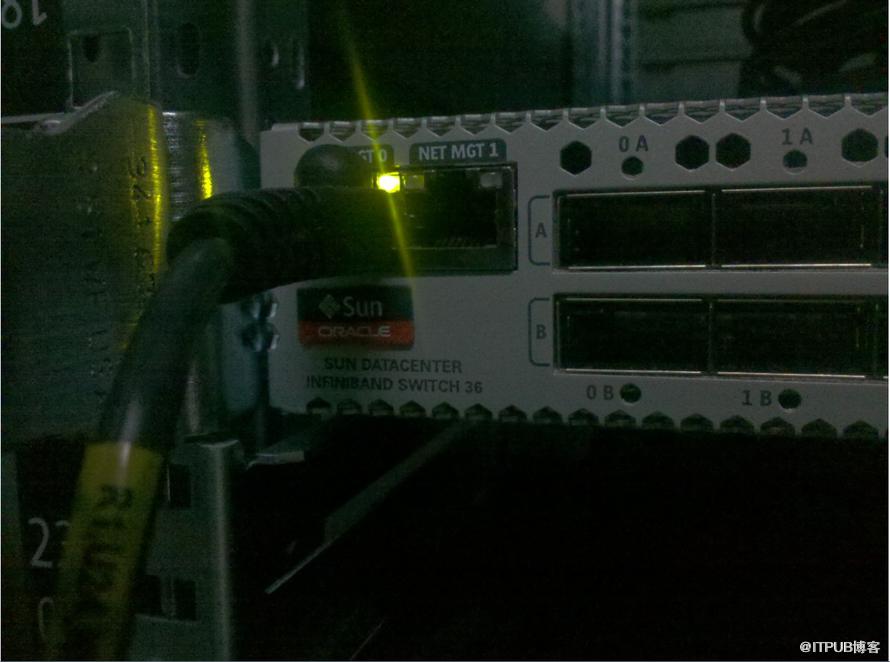

8.Infiniband的Logo特写。
Sun的Infiniband交换机。

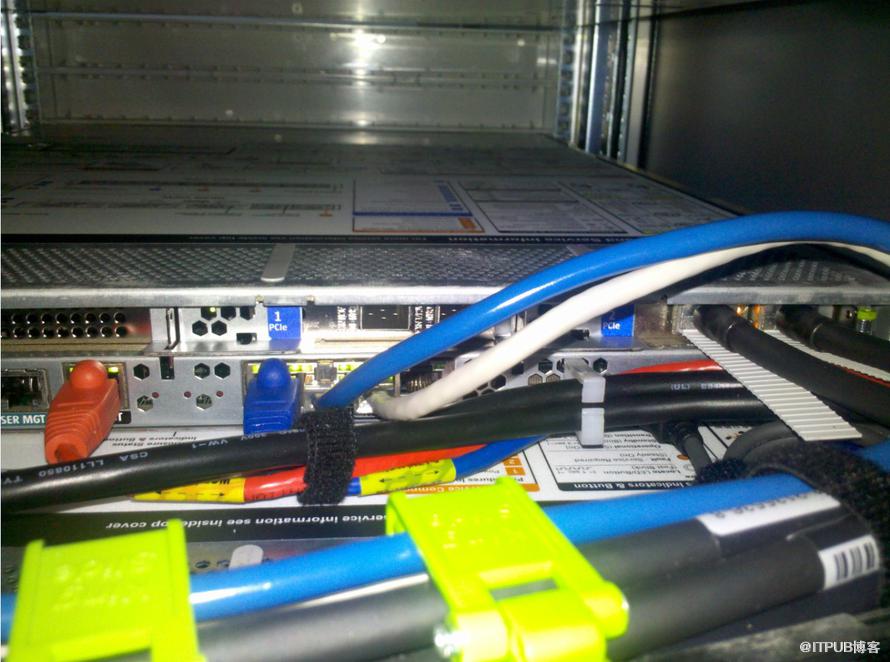

9.数据库服务器的背面。
1U的服务器集成了不少接口。

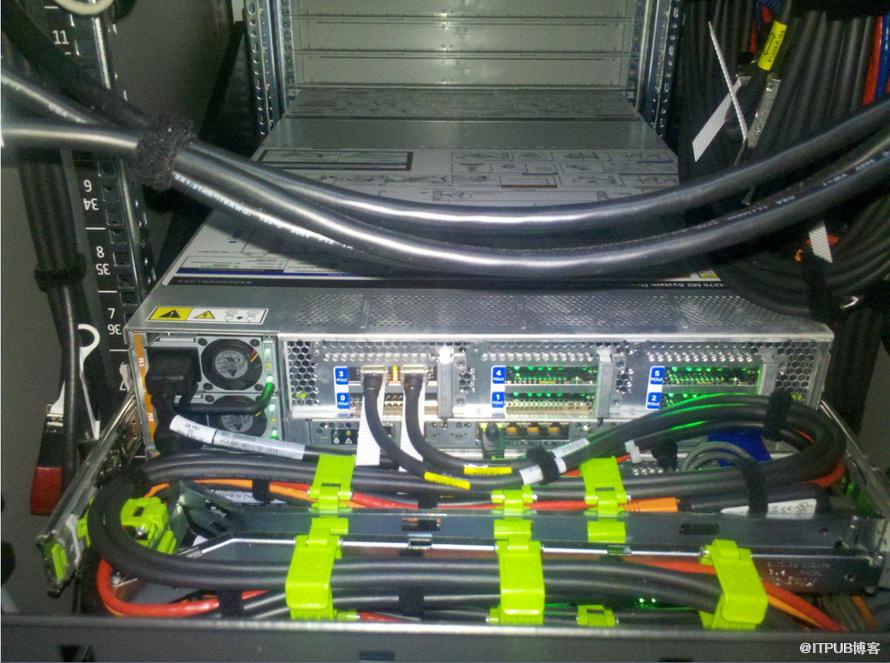

10.存储服务器背面。
存储全部接的Infiniband的线。

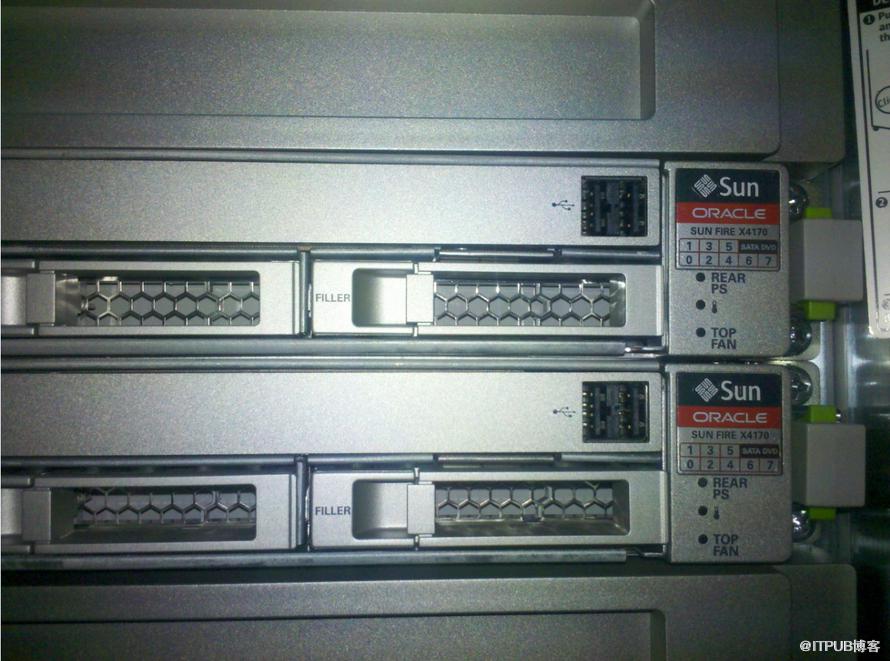

11.数据库服务器左边特写。
服务器型号是SUN FIRE X4170，用的Intel的CPU。
12.服务器左边特写。
本地磁盘是4个SAS2 10K 300G磁盘，系统做的RAID10，本地磁盘空间为600G。

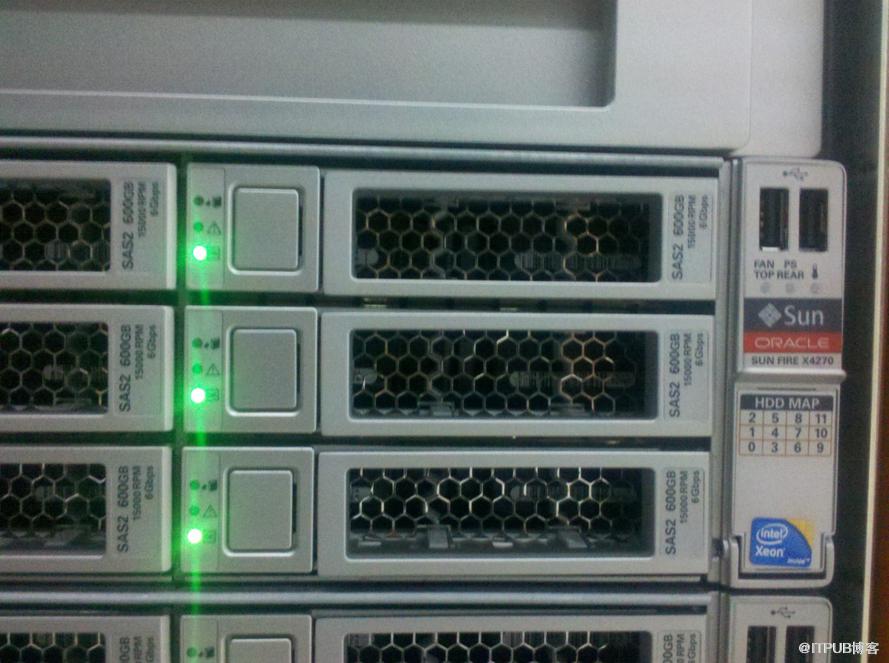

13.存储服务器左边特写。
存储设备的型号是：SUN FIRE X4270，磁盘是SAS2 15K 600G的磁盘，Exadata的存储服务器完全没有RAID这么一说，在存储服务器层面没有任何保护技术，完全依赖于ASM做镜像与条带化，而且所有的磁盘组做的都是High冗余级别的磁盘组，这就意味着有2/3的空间损耗。拿这个Exadata来说，一共是3个存储服务器，每个存储服务器12*600G的空间，按照ASM High冗余级别算下来可使用的空间只有7T，太小了！

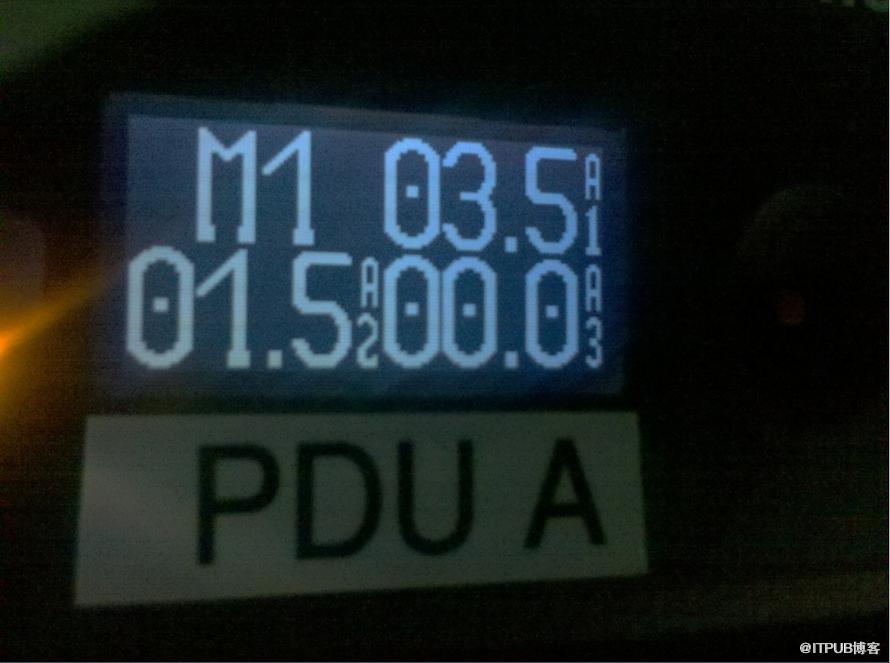

14.带显示器的PDU。

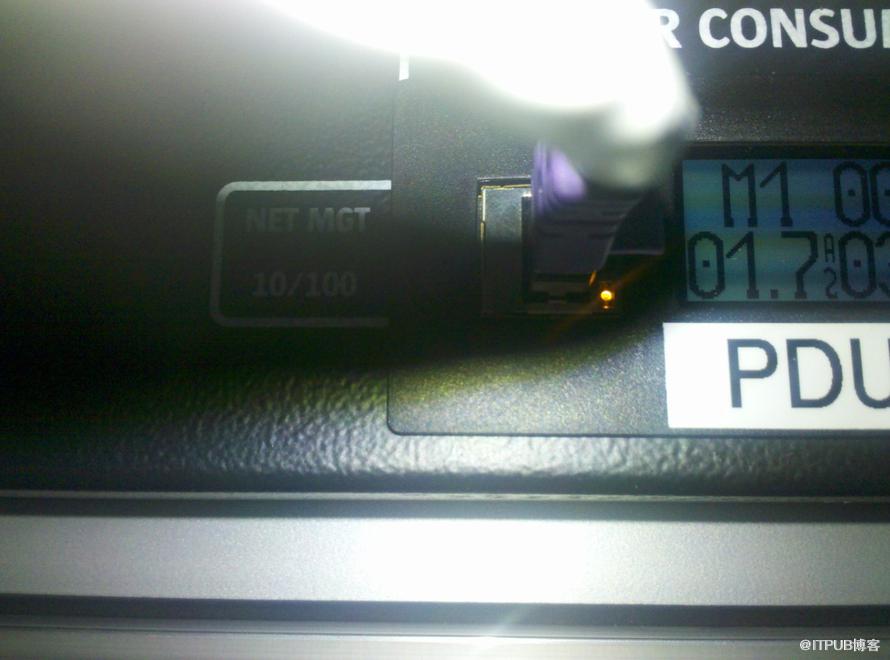

15.PDU旁边的百兆网络接口。
--end--
