https://arxiv.org/abs/1602.07360 MobileNet 2016.04 CVPR-2017 Google https://arxiv.org/abs/1704.04861 ShuffleNet 2016.06 N/A Face++ https://arxiv.org/abs/1707.01083 Xception 2016.10 CVPR-2017 Google https://arxiv.org/abs/1610.02357

其中ShuffleNet论文中引用了SqueezeNet、Xception、MobileNet；Xception 论文中引用了MobileNet

http://blog.csdn.net/u011995719/article/details/78908755）

命名
从名字SqueezeNet就知道，本文的新意是squeeze，squeeze在SqueezeNet中表示一个squeeze层，该层采用1*1卷积核对上一层feature map进行卷积，主要目的是减少feature map的维数（维数即通道数，就是一个立方体的feature map，切成一片一片的，一共有几片）。

创新点
1. 采用不同于传统的卷积方式，提出fire module；fire module包含两部分：squeeze层+expand层

创新点与inception系列的思想非常接近！首先squeeze层，就是1*1卷积，其卷积核数要少于上一层feature map数，这个操作从inception系列开始就有了，并美其名曰压缩，个人觉得“压缩”更为妥当。
Expand层分别用1*1 和3*3 卷积，然后concat，这个操作再inception系列里面也有。

—————————————-分割线———————————

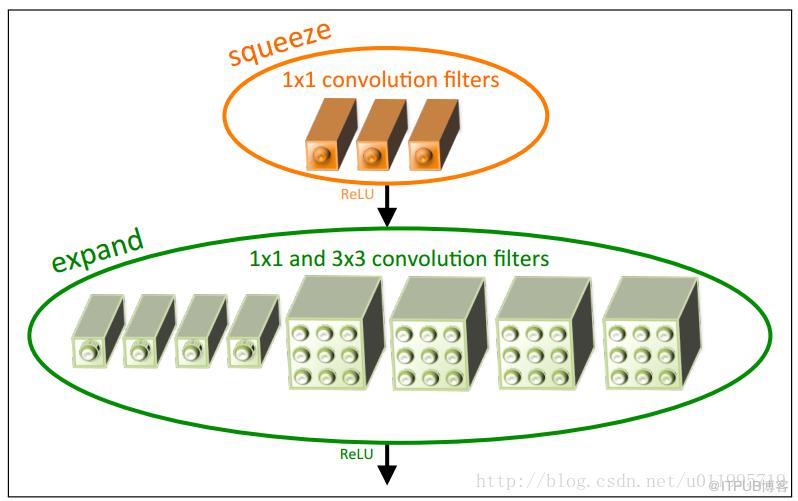

SqueezeNet的核心在于Fire module，Fire module 由两层构成，分别是squeeze层+expand层，如下图1所示，squeeze层是一个1*1卷积核的卷积层，expand层是1*1 和3*3卷积核的卷积层，expand层中，把1*1 和3*3 得到的feature map 进行concat。

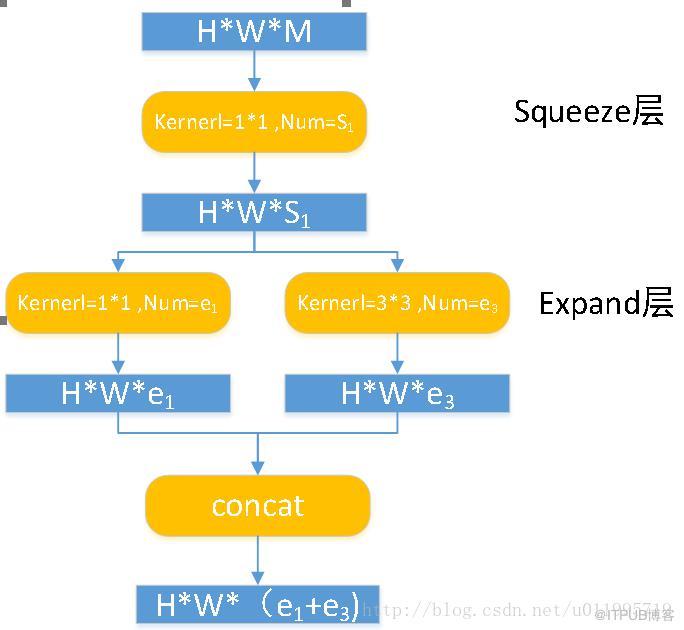

具体操作情况如下图所示：

Fire module输入的feature map为H*W*M的，输出的feature map为H*M*(e1+e3)，可以看到feature map的分辨率是不变的，变的仅是维数，也就是通道数，这一点和VGG的思想一致。

首先，H*W*M的feature map经过Squeeze层，得到S1个feature map，这里的S1均是小于M的，以达到“压缩”的目的，详细思想可参考Google的Inception系列。

其次，H*W*S1的特征图输入到Expand层，分别经过1*1卷积层和3*3卷积层进行卷积，再将结果进行concat，得到Fire module的输出，为 H*M*(e1+e3)的feature map。

fire模块有三个可调参数：S1，e1，e3，分别代表卷积核的个数，同时也表示对应输出feature map的维数，在本文提出的SqueezeNet结构中，e1=e3=4s1 。

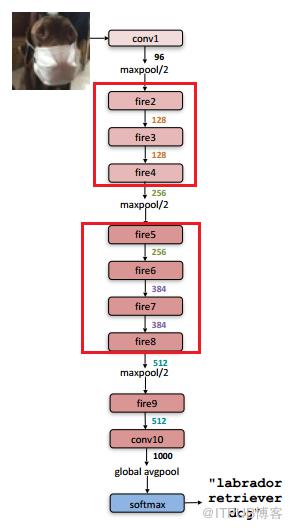

讲完SqueezeNet的核心——Fire module，看看SqueezeNet的网络结构，如下图所示：

网络结构设计思想，同样与VGG的类似，堆叠的使用卷积操作，只不过这里堆叠的使用本文提出的Fire module(图中用红框部分)

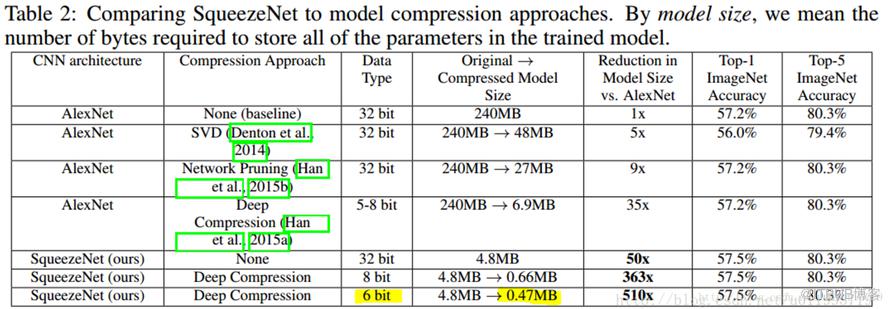

看看Squezeenet的参数数量以及性能：

在这里可以看到，论文题目中提到的小于0.5M，是采用了Deep Compression进行模型压缩之后的结果！！

看了上图再回头看一看论文题目：
SqueezeNet ：AlexNet-level accuracy with 50x fewer parameters and 标！题！党！ SqueezeNet

SqueezeNet小结：

1 Fire module 与GoogLeNet思想类似，采用1*1卷积对feature map的维数进行“压缩”，从而达到减少权值参数的目的；
2 采用与VGG类似的思想——堆叠的使用卷积，这里堆叠的使用Fire module

SqueezeNet与GoogLeNet和VGG的关系很大！

http://blog.csdn.net/u011995719/article/details/78850275)

命名
MobileNet的命名是从它的应用场景考虑的，顾名思义就是能够在移动端使用的网络模型。

创新点
1. 采用名为depth-wise separable convolution 的卷积方式代替传统卷积方式，以达到减少网络权值参数的目的。

通过采用depth-wise convolution的卷积方式，达到：1.减少参数数量 2.提升运算速度。（这两点是要区别开的，参数少的不一定运算速度快！）

depth-wise convolution不是MobileNet提出来的，也是借鉴，文中给的参考文献是 2014年的博士论文——《L. Sifre. Rigid-motion scattering for image classification. hD thesis, Ph. D. thesis, 2014》

depth-wise convolution 和 group convolution其实是一样的，都是一个卷积核负责一部分feature map，每个feature map只被一个卷积核卷积。

———————————–分割线————————————-

MobileNets精华在于卷积方式——depth-wise separable convolution；采用depth-wise separable convolution，会涉及两个超参：Width Multiplier和Resolution Multiplier这两个超参只是方便于设置要网络要设计为多小，方便于量化模型大小。

depth-wise convolution是将标准卷积分成两步：第一步 Depthwise convolution,即逐通道的卷积，一个卷积核负责一个通道，一个通道只被一个卷积核“滤波”；
第二步，Pointwise convolution，将depthwise convolution得到的feature map再“串”起来 ，注意这个“串”是很重要的。“串”作何解？为什么还需要 pointwise convolution？作者说：However it only filters input channels, it does not combine them to create new features. Soan additional layer that computes a linear combination ofthe output of depthwise convolution via 1 × 1 convolutionis needed in order to generate these new features。

首先要承认一点：输出的每一个feature map要包含输入层所有feature map的信息。仅采用depthwise-convolution，是没办法做到这点,因此需要pointwise convolution的辅助。

“输出的每一个feature map要包含输入层所有feature map的信息” 这个是所有采用depth-wise convolution操作的网络都要去解决的问题，ShuffleNet中的命名就和这个有关！详细请看2.3

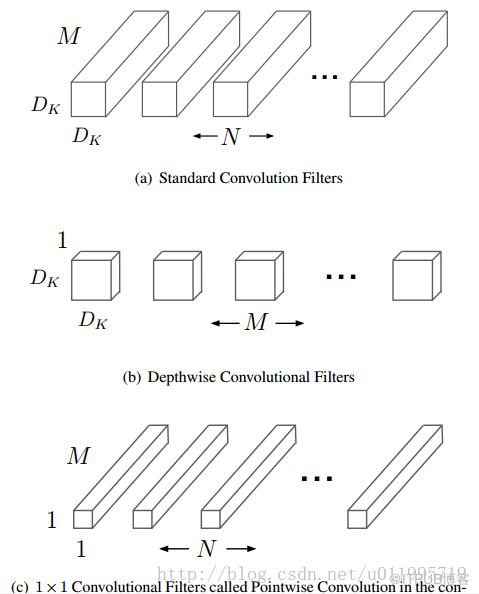

Standard convolution、depthwise convolution和pointwiseconvolution示意图如下：

其中输入的feature map有M个，输出的feature map有N个。
Standard convolution呢，是采用N个大小为DK*DK的卷积核进行操作（注意卷积核大小是DK*DK, DK*DK*M是具体运算时候的大小！）

而depthwise convolution + pointwise convolution需要的卷积核呢？

Depthwise convolution ：一个卷积核负责一个通道，一个通道只被一个卷积核卷积；则这里有M个DK*DK的卷积核；

Pointwise convolution：为了达到输出N个feature map的操作，所以采用N个1*1的卷积核进行卷积，这里的卷积方式和传统的卷积方式是一样的，只不过采用了1*1的卷积核；其目的就是让新的每一个feature map包含有上一层各个feature map的信息！在此理解为将depthwise convolution的输出进行“串”起来。

————————————–分割线———————————-

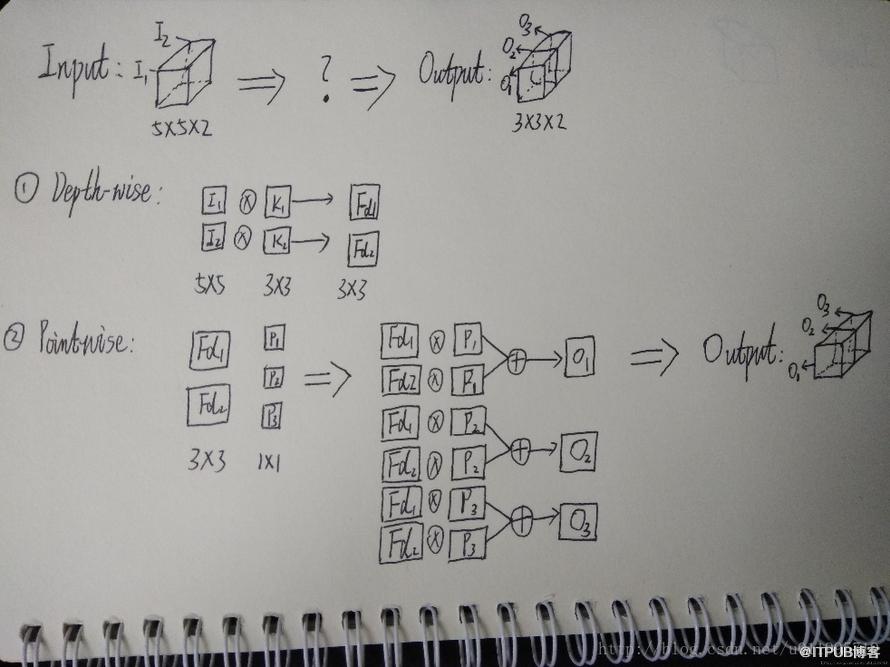

下面举例讲解 Standard convolution、depthwise convolution和pointwise convolution 。
假设输入的feature map 是两个5*5的，即5*5*2；输出feature map数量为3，大小是3*3（因为这里采用3*3卷积核）即3*3*3。

标准卷积，是将一个卷积核（3*3）复制M份（M=2）, 是让二维的卷积核（面包片）拓展到与输入feature map一样的面包块形状。例如，我们设置3个 3*3的卷积核，如下图Kernel所示，但是在实际计算当中，卷积核并不是3*3*3这么多，而是3*3*2*3 ( w*h*c_in*c_out) 。也就是上面所说的把二维的卷积核拓展到与feature map一样的面包块形状，如下图的K1 扩展成 K11,K12 。
（注：不是复制M份，因为每个二维卷积核的参数是不一样的，因此不是复制！感谢DSQ_17这位朋友指出错误。）

2018年3月15日补充：实际上，卷积核实际的尺寸应该是 w*h*c_in*c_out。往往，我们忽略掉c_in这个数，在设置卷积核数量时，也不会涉及到这个参数，但是在计算过程中是不能忽略的。
其中，w*h就是通常我们所说的卷积核大小，例如3*3，5*5，7*7等；c_out是平时我们讲的卷积核个数，例如该卷积层设置了64个卷积核，则c_out = 64；而c_in则是等于上一层的feature map的数量。

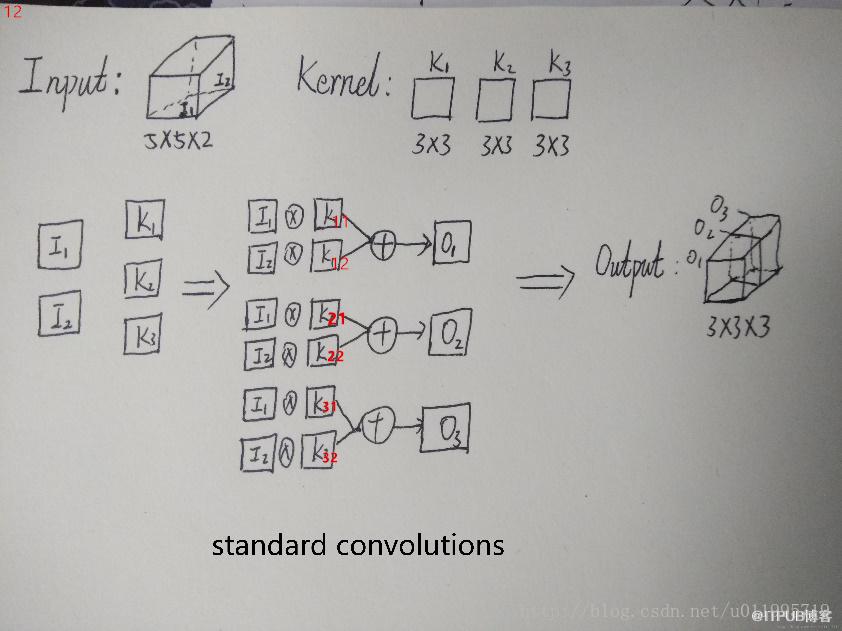

Standard过程如下图，X表示卷积，+表示对应像素点相加，可以看到对于O1来说，其与输入的每一个feature map都“发生关系”，包含输入的各个feature map的信息。

Depth-wise 过程如下图，而Depthwise并没有，可以看到depthwise convolution 得出的两个feature map——fd1 和fd2分别只与i1和i2 “发生关系” ，这就导致违背上面所承认的观点“输出的每一个feature map要包含输入层所有feature map的信息”，因而要引入pointwise convolution

那么计算量减少了多少呢？通过如下公式计算：

其中DK为标准卷积核大小，M是输入feature map通道数，DF为输入feature map大小，N是输出feature map大小。本例中，DK=3，M=2，DF=5，N=3 ， 参数的减少量主要就与卷积核大小DK有关。在本文MobileNet的卷积核采用DK=3，则大约减少了8~9倍计算量。

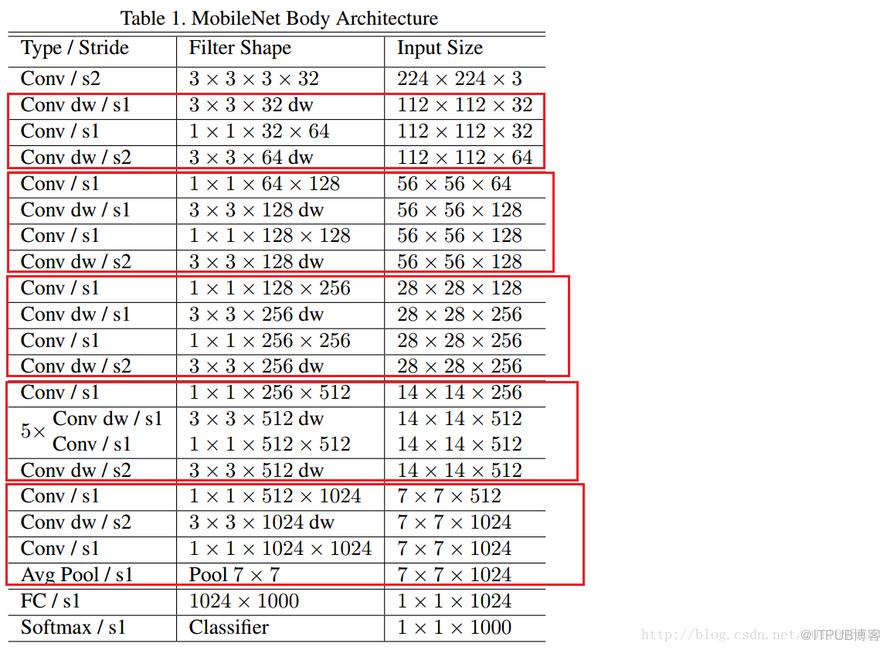

看看MobileNet的网络结构，MobileNet共28层，可以发现这里下采样的方式没有采用池化层，而是利用depth-wise convolution的时候将步长设置为2，达到下采样的目的。

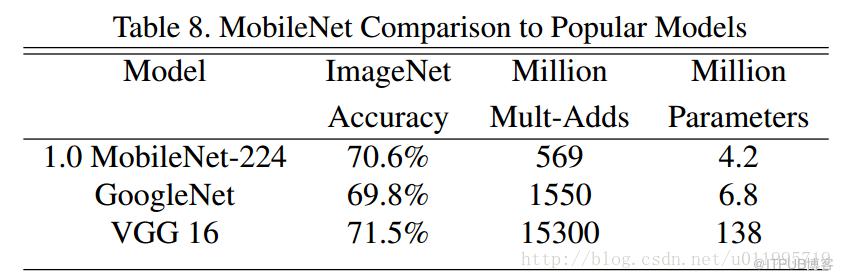

1.0 MobileNet-224 与GoogLeNet及VGG-16的对比：

可以发现，相较于GoogLeNet，虽然参数差不多，都是一个量级的，但是在运算量上却小于GoogLeNet一个量级，这就得益于 depth-wise convolution ！

MobileNet小结：
1. 核心思想是采用depth-wise convolution操作，在相同的权值参数数量的情况下，相较于standard convolution操作，可以减少数倍的计算量，从而达到提升网络运算速度的目的。

1. depth-wise convolution的思想非首创，借鉴于 2014年一篇博士论文：《L. Sifre. Rigid-motion scattering for image classification. hD thesis, Ph. D. thesis, 2014》

2. 采用depth-wise convolution 会有一个问题，就是导致“信息流通不畅”，即输出的feature map仅包含输入的feature map的一部分，在这里，MobileNet采用了point-wise convolution解决这个问题。在后来，ShuffleNet采用同样的思想对网络进行改进，只不过把point-wise convolution换成了 channel shuffle，然后给网络美其名曰 ShuffleNet~ 欲知后事如何，请看 2.3 ShuffleNet

https://github.com/vdumoulin/conv_arithmetic），挑一个或者几个，结合起来，只要参数量少，实验效果好，就可以发(Shui)论文。
3.接着第2，如果设计出来一个新的卷积方式，如果也存在一些“副作用”，再想一个方法解决这个副作用，再美其名曰XX-Net。就是自己“挖”个坑，自己再填上去。

以上纯属读后感，写得比较“随意”，如果有什么地方描述有误，请大家指出来，欢迎大家前来讨论~
