kafka文件存储机制

topic中partition存储分布

假设实验环境中Kafka集群只有一个broker，xxx/message-folder为数据文件存储根目录，在Kafka broker中server.properties文件配置(参数log.dirs=xxx/message-folder)，例如创建topic名称分别为test, partitions数量都为partitions=4，副本为1
存储路径和目录规则为：xxx/logs

test-0
test-1
test-2
test-3

在Kafka文件存储中，同一个topic下有多个不同的partition，每个partiton为一个目录，partition的名称规则为：topic名称+有序序号，第一个序号从0开始计，最大的序号为partition数量减1，partition是实际物理上的概念，而topic是逻辑上的概念。

partition中文件存储方式

下面示意图形象说明了partition中文件存储方式:

• 每个partion(目录)相当于一个巨型文件被平均分配到多个大小相等segment(段)数据文件中。但每个段segment file消息数量不一定相等，这种特性方便old segment file快速被删除。
• 每个partiton只需要支持顺序读写就行了，segment文件生命周期由服务端配置参数决定。

这样做的好处就是能快速删除无用文件，有效提高磁盘利用率。

partition中segment文件存储结构

segment文件由两部分组成，分别为“.index”文件和“.log”文件，分别表示为segment索引文件和数据文件。这两个文件的命令规则为：partition全局的第一个segment从0开始，后续每个segment文件名为上一个segment文件最后一条消息的offset值，数值大小为64位，20位数字字符长度，没有数字用0填充。
下面文件列表是笔者在Kafka broker上做的一个实验，创建一个topicXXX包含1 partition，设置每个segment大小为500MB,并启动producer向Kafka broker写入大量数据,如下图所示segment文件列表形象说明了上述2个规则：

以上述图2一对segment file文件为例，说明segment中index<—->data file对应关系物理结构如下：

上述图3索引文件存储大量元数据，数据文件存储大量消息，索引文件中元数据指向对应数据文件中message的物理偏移地址。
其中以索引文件中元数据3,497为例，依次在数据文件中表示第3个message(在全局partiton表示第368772个message)、以及该消息的物理偏移地址为497。

从上图了解到segment data file由许多message组成，下面详细说明message物理结构如下：

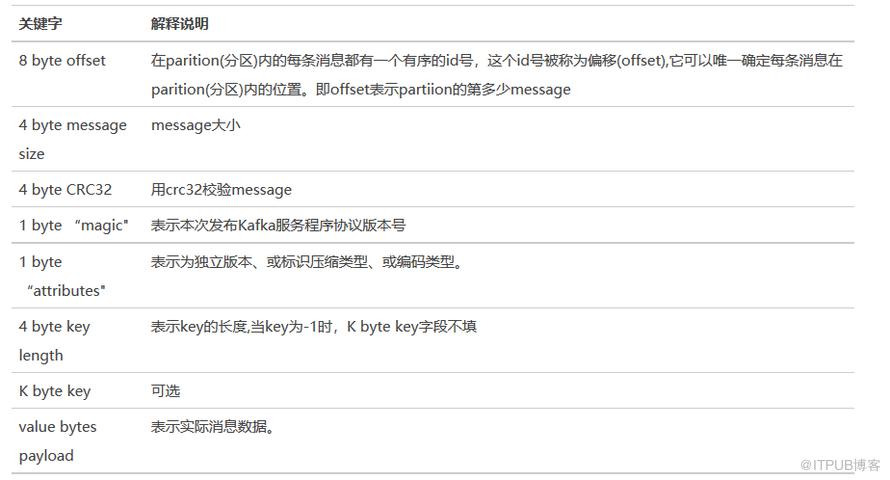

相关字段含义对应如下：

通过offset查找message

例如读取offset=368776的message，需要通过下面2个步骤查找。

• 第一步查找segment file
  上图为例，其中00000000000000000000.index表示最开始的文件，起始偏移量(offset)为0.第二个文件00000000000000368769.index的消息量起始偏移量为368770 = 368769 + 1.同样，第三个文件00000000000000737337.index的起始偏移量为737338=737337 + 1，其他后续文件依次类推，以起始偏移量命名并排序这些文件，只要根据offset二分查找文件列表，就可以快速定位到具体文件。
  当offset=368776时定位到00000000000000368769.index|log

• 第二步通过segment file查找message
  通过第一步定位到segment file，当offset=368776时，依次定位到00000000000000368769.index的元数据物理位置和00000000000000368769.log的物理偏移地址，然后再通过00000000000000368769.log顺序查找直到offset=368776为止。

从上图可知这样做的优点，segment index file采取稀疏索引存储方式，它减少索引文件大小，通过mmap可以直接内存操作，稀疏索引为数据文件的每个对应message设置一个元数据指针,它比稠密索引节省了更多的存储空间，但查找起来需要消耗更多的时间。

Kafka高效文件存储设计特点

• Kafka把topic中一个parition大文件分成多个小文件段，通过多个小文件段，就容易定期清除或删除已经消费完文件，减少磁盘占用。
• 通过索引信息可以快速定位message和确定response的最大大小。
• 通过index元数据全部映射到memory，可以避免segment file的IO磁盘操作。
• 通过索引文件稀疏存储，可以大幅降低index文件元数据占用空间大小。
