Openmoko GTA02 硬件系统概述

原创 Linux操作系统 作者:c00lsun 时间:2009-03-24 09:16:39 0 删除 编辑
          【IT168 韩超】Openmoko是一个开放的手机系统,这个手机系统的核心是其应用处理器AP(Application Processor)。Openmoko的GTA02系统以SC32442B处理器为应用处理器,SC32442B实际上由S3C2440处理器、 64M的SDRAM 和128M的 NAND Flash组成,其中SDRAM和NAND Flash又组成MCP模块。

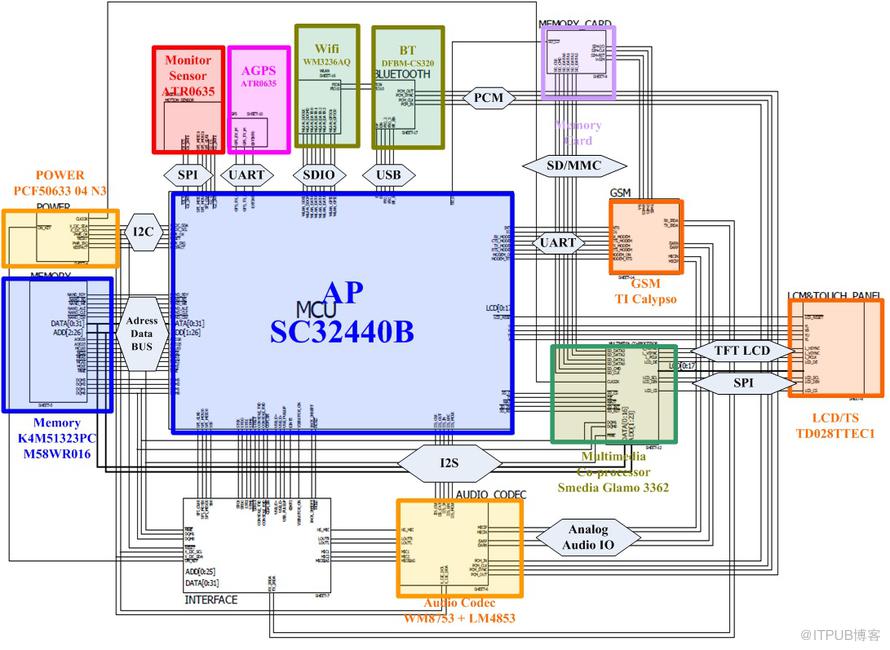

        GTA02系统的硬件结构可以如下图表示:



       整个系统包含的硬件如下所示:
● 主处理器:Samsung SC32442B (包含64M SDRAM +128 NAND Flash)
● SDRAM:Samsung K4M51323PC (64M)
● NOR Flash:M58WR016 (2M)
● 图形和3d加速器:media Glamo 3362
● 电源管理:NXP PCF50633/04/N3
● GSM/GPRS: Texas Instruments Calypso  HERCROM400G2(数字基带) + IOTA TWL3025(模拟基带) + TRF6151(射频)
● LCD模块:TD028TTEC1
● Audio:WM8753 Codec和LM4853扬声器
● AGPS:ATR0635
● 蓝牙模块:DFBM-CS320
● WiFi模块:WM3236AQ

     系统的连接方式主要由以下的部分:
1) SC32442B通过地址总线/数据总线连接K4M51323PC和M58WR016
2) SC32442B通过地址总线/数据总线连接media Glamo 3362
3) SC32442B通过I2C总线连接PCF50633/04/N3
4) SC32442B通过UART连接Calypso和ATR0635
5) SC32442B通过USB主接口连接DFBM-CS320
6) SC32442B通过SDIO连接WM3236AQ
7) SC32442B通过I2S连接WM8753作为数据通道
8) SC32442B通过I2C连接连接WM8753作为控制信号
9) SC32442B通过触摸屏接口连接触摸屏
10) ATR0635通过模拟音频信号连接WM3236AQ
11) DFBM-CS320通过PCM接口连接WM3236AQ
12) Glamo 3362通过TFT LCD接口连接TD028TTEC1
13) Glamo 3362通过SPI接口连接TD028TTEC1作为控制信号
14) Glamo 3362通过SD/MMC接口连接SD卡
