螺栓RFID标签在发动机制造(MES系统)中的应用

原创 Linux操作系统 作者:RFID铨顺宏 时间:2020-11-17 11:55:04 0 删除 编辑


1.应用背景

汽车与巴鲁夫合作,在通用纽约工厂应用巴鲁夫的超高频螺栓RFID标签,用于机加车间缸体线和缸盖线的识别和追溯,本文主要介绍基于螺栓RFID标签在发动机制造(MES系统)中的应用。

巴鲁夫的螺栓RFID标签有M6e和M8等规格,存储容量最高可达128KB,其外观和普通螺栓非常相似,如下图红圈所示:

螺栓RFID标签在发动机装配中的应用

2.设计方案

以缸体加工为例,缸体上线时,先将RFID螺栓安装、拧紧、写入工单及序列号信息;当缸体经过关键加工工位时,PLC将关键作业信息如拧紧值、试漏检测结果等写入螺栓RFID;当缸体进入下一工位,PLC读取RFID并检查上道工序结果;缸体下线时,PLC读取RFID数据并同步给发动机制造(MES系统)。


巴鲁夫螺栓RFID标签提供IP68等级的防护,可以应用于有润滑剂、金属屑、清洗设备的环境中。


在一台发动机的完整制造流程中,会使用多个RFID标签,如:


1)缸体机架的螺栓RFID

2)缸盖机架的螺栓RFID

3)内装线的托盘RFID

4)缸盖分装的托盘RFID

5)活塞连杆分装的托盘RFID

6)外装线的托盘RFID

7)卡车发动机的测试线托盘RFID


当发动机从内装转运到外装时,或者需要离线返修时,由于发动机和托盘分离,这时就需要将RFID数据与MES之间进行备份和恢复,较为繁琐。


因此,如果能够将缸体上的螺栓RFID标签一直延用到完整的制造过程中,就不存在数据转运的问题,可以大量减少MES和PLC之间的数据交互,但是面临很大的困难。

由于发动机工位间距小,因此采用了高频而不是超高频RFID技术,这就造成了RFID标签阅读距离短(一般<0.2米)、角度小,因此一般要求阅读器要正对标签、紧贴安装。

而缸体在经过装配之后,大部分被包裹在发动机内部,如果螺栓RFID安装在内部则难以识别;安装在外部的话,也可能在装配过程中,造成和零件设备的干涉,也难以识别。


那么假如我们希望做到利用缸体螺栓RFID进行全程跟踪的话,则需要从设计入手,和工艺、控制专家一起制订方案:

在缸体上设计螺栓RFID专用的工艺安装孔;此孔不会影响发动机的刚性;在装配后也一直暴露在发动机的外侧;在出厂前用普通螺栓或橡胶塞进行封闭。


螺栓RFID在缸体机加安装后,全程不会和其它零件、设备形成干涉。

设备和OEM工程师,要根据螺栓RFID的位置和角度,调整各超高频RFID工位机的安装位置。

此方案能够有效地确保数据安全,但是增加了工艺的复杂性,可谓各有利弊。


3.应用设备

铨顺宏 ZEUS(FU-M6-IN1 )是一款 IP67 防护等级的工业级 RFID 一体化读写器,内嵌 ThingMagic 高性能模组,支持 Modbus 协议, TCP/IP 通讯, IP67 的防护等级。外观小巧,安装便捷,适用于各类工业和商业环境。


同时, FU-M6-IN1 依照 EMC IEC61000-4 标准设计,满足工业级宽电压输入模式,电源输入及信号均采用隔离,隔离电压为 2KV,宽电压输入和工业级宽温工作温度,满足超长稳定工作时间;工业级串口输出,满足高速自动实时数据传输。

RFID读写器,RFID工业一体机,超高频RFID读写器


产品特性

1) 集成ThingMagic高性能模组

2) 集成高增益天线

3) 支持红外触发模式

4) 支持485&Modbus等工业控制总线

5) IP67防护等级

6) 适用于各类工业化严苛应用现场


3.2 超高频RFID手持机


本系统中,手持设备主要用来进行货物移库和盘点操作,其涉及到的功能比较多,应用范围广,这就对设备中的RFID读取模块提出了更高的要求。


铨顺宏 W6100 超高频RFID手持机是一款基于安卓系统开发,集 1D 或 2D 条形码扫描、4G 全网通、GPRS 、 WIFI、BLUETOOTH 、RFID 功能于一体的便携式智能数据采集设备;界面友好,操作简便,集成 ThingMagic 高性能模组,具备高 效盘点、远程扫描、精 准读取等优势;


适应于仓储物流、珠宝门店、档案图书等多场景应用。

RFID手持机,RFID库存盘点,超高频RFID手持机


产品特点


1)简约机身设计、高清大屏显示 采用简约机身设计,打在一块康宁大猩猩 5.5 寸 IPS 高清显示屏。1440*720 的品目分辨率,边角圆弧设计,兼顾着舒适的握持手感和机器本身的耐摔性。


2)强大快充以及 WiFi 漫游功能 配备 9000mAh 聚合物锂电池可选,续航持久,同时支持快速充电功能,单次充电时长更短。以及强大 WiFi 漫游功能,可实现 Wifi 热点无缝切换,保持不间断的网络连接体验。


3)卓-越的 RFID 读写功能、多标签远距离读写 采用全向螺旋天线配合专业扫描手柄以及盾牌,支持超高频单标签和多标签读取,距离更远、效率更快、整机性能更加稳定有效识读距离可高达 20m。


3.3超高频RFID打印机

超高频RFID打印机,拥有更高效的发卡效率,同时更简便的操作,可帮助客户在较短的时间内实现大批量标签的初始化过程。同时,可在标签表面打印条码等其他目视化信息,使标签具备RFID功能的同时,与条码系统具备良好的兼容性。

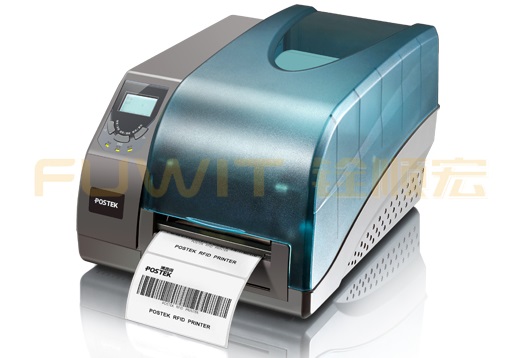

RFID打印机,超高频 RFID 条码打印机,RFID标签打印

产品特点

1)HEAT™(Heating Equilibrium Adaptive Tuning)智能热均衡控制技术是针对整个打印过程精细化管控;

2)超高频RFID打印机综合加热效率提升到30%以上,降低能耗,绿色环保,同时因高热状态的时间下降,打印头寿命得以提升。

3)精准定位,可读写12毫米嵌体间距(inlay间距)的标签,目前市面上支持最-小嵌体间距标签读写的打印机。采用先打印后读写校验标签的天线设计,100%不良标签检测率,确保业务管理的准确性。


4)一键式标签天线定位和首 张标签打印功能,操作简单,高-效便利,使用成本降到更低。关键传动部件采用金属轴承设计,精工细作精益求精,保护你的打印机内部免受长期摩擦发生变形,成就一款稳定、耐用的产品。
