ThingJS:高效热力图新鲜出炉,看它“高”在哪儿?

原创 Javascript 作者:ThingJS 时间:2020-09-24 21:03:06 0 删除 编辑

热力图(Heat Map)是通过密度函数进行可视化用于表示地图中点的密度的热图。ThingJS的高效热力图新鲜出炉,看它“高”在哪儿?


热力图是地理位置可视化的一种表现方式,能够使得比平均发生概率更高的区域能够浮现出来,例如高犯罪区、高交通事故区、高仓库区域。


百度地图和高德地图的JavaScript API都提供了热力图的绘制方法,都是将热力图作为新的图层,叠加到地图上。注意热力图数据源的格式与FeatureLayer(要素图层)相同,都是json数据格式。


首先引用地图组件脚本,创建TileLayer并作为图块图层添加到地图。TileLayer是ThingJS API公开的缓存地图服务,平铺的图层被缓存后,渲染速度更快,发布后使用提供的url地址就可以在代码中调用并在地图上显示和编辑。

// 引用地图组件脚本
THING.Utils.dynamicLoad(['https://www.thingjs.com/uearth/uearth.min.js'], function () {
  var map = app.create({
    type: 'Map',
    style: {
      night: false
    },
    attribution: 'Google'
  });
  var tileLayer1 = app.create({
    type: 'TileLayer',
    id: 'tileLayer1',
    url: 'http://mt0.google.cn/vt/lyrs=s&x={x}&y={y}&z={z}'
  });
  map.baseLayers.add(tileLayer1);



接下来就设置今天的主角“热力图”,官方图层命名HeatMayLayer.


实现原理


热力图实现过程就是通过简单的数学变化,将离散的点信息映射到最终图像上的过程。从地图上看热力图,都是一个个离散点信息,引入地图组件脚本map,作为最终热力图像产生影响的区域。

将所有离散点Map进行叠加,产生一幅灰度图像。离散点密度越高的地方,灰度图中像素点数值越高,即图像越亮。valueField代表用来生成热力图使用的权重字段,不传的话所有点的权重相同,如果传,则从数据的properties中读取该字段的值作为权重值。

最后将生成的灰度图映射到彩色图像上,官方映射关系设置如下:

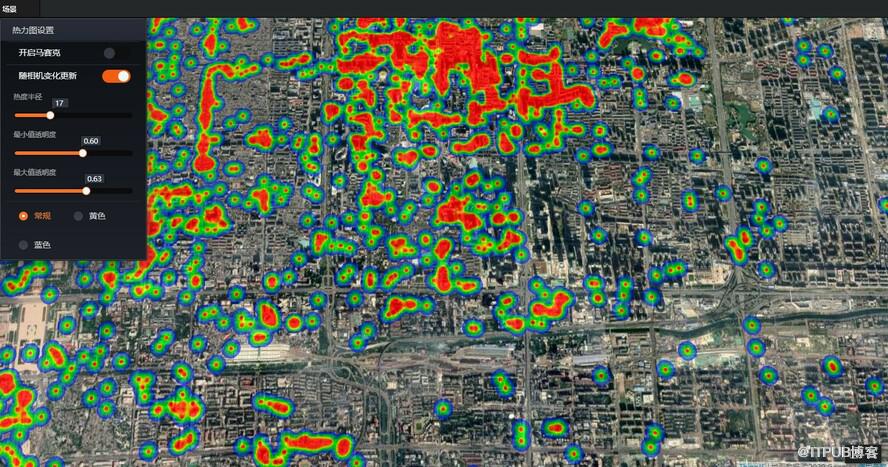

官方示例(部分)如下:

function drawGeoHeatMap() {
    $.ajax({
      type: 'GET',
      url: 'https://www.thingjs.com/uearth/res/beijing-POIs-3211.geojson',
      dataType: 'json',
      success: function (data) {
        app.camera.earthFlyTo({
          time: 2000,
          lonlat: [116.44474497103292, 39.9118522313402],
          height: 5000,
          pitch:80,
          complete: function () {
            var layer = app.create({
              type: 'HeatMapLayer',
              dataSource: data, //数据源 geojson格式
              valueField: config.valueField, //权重字段
              needsUpdate: config.needsUpdate, //是否随相机的变化重新绘制热力图
              renderer: {
                radius: config.radius, // 影响半径
                minOpacity: config.minOpacity,//最小值的透明度
                maxOpacity: config.maxOpacity,//最大值的透明度
                mosaic: config.mosaic,//是否使用马赛克效果
                mosaicSize: config.mosaicSize,//马赛克效果的像素值
                gradient: gradientObj[config.gradient] //色带
              },
            });
            map.addLayer(layer);
          }
        });
      }
    });
  }
});



ThingJS,撑得住一个字“快”!
