FCIGC-600M大型工业物联网智能网关

原创 网络通信/物联网 作者:aixiaocao 时间:2020-08-13 13:53:53 0 删除 编辑

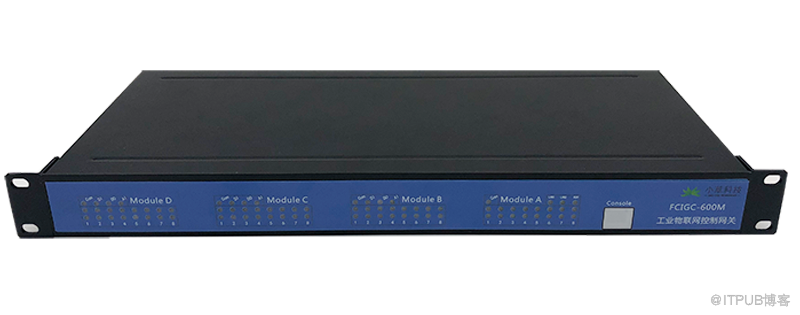

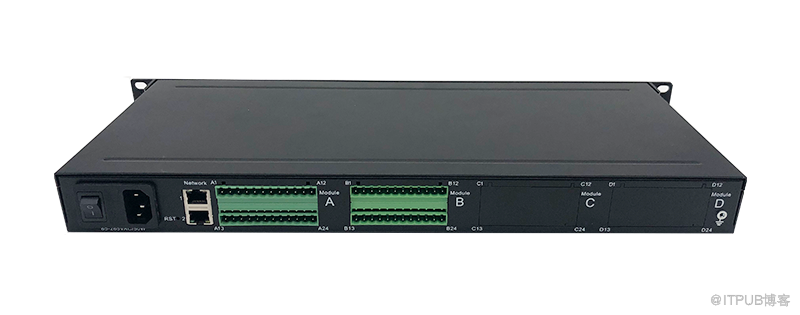

产品图片

产品简介

FCIGC-6000M 大型工业物联网智能网关是新一代物联网接入设备,配备 2 个独立 IP 以太网和 8 RS485 接口,配置灵活,广泛适用于电力、石油、厂矿、及物联网行业的自动化监控场合。

为满足现场复杂的电气量接入需求, FCIGC-6000M 设计了 3 个可扩展 IO 槽位,每个 IO 槽位可根据需要配置为 8xRS485 8xDI 8xDO 8xAI 中的任意一种 IO 板卡,配合提供灵活多变的配置组合方式。

FCIGC-6000M 内置海量规约解释库和实时数据库,可连接国内外各种保护装置、测控装置、 IEDs 等设备,并支持 IEC61850 。可根据用户要求定制特殊规约;提供开放的 API ,方便用户自行开发规约软件,规约软件可独立下载。

FCIGC-6000M 支持数百台设备的接入,数据协议解析、转换与统一传输。

FCIGC-6000M 的另一大特点,就是强大的视频处理能力,包括 RTSP/RTMP 视频推拉流、 Onvif/GB28181 协议栈等视频监控传输功能,实现对多厂家视频前端设备( IPC NVR )的兼容接入,配置大容量硬盘后可取代 NVR ,实现视频录像及回放功能;同时具备语音对讲功能,提供了业界唯一的数据 + 视频完美融合的解决方案。

FCIGC-6000M 支持三种配置方式:

内置 WEB 管理,通过浏览器查询/配置设备的工作参数

专用的配置软件配置设备参数

云端远程管理,通过网关对网关进行配置和诊断,实现固件和应用程序的升级

FCIGC-6000M 使用了先进的 iCoupler® 数字隔离技术、 RS485 自动方向控制、 RS485 零延时传送技术,在设计上充分考虑了工业现场应用的特殊性,遵循 EMI/EMC 设计规范,适应各种严酷的工业现场和物联网现场,保障通信以及各种 IO 信号量的可靠。

主要功能

1)      内置 200 + 通讯规约库(详见协议列表清单) ,包括: MQTT 及其它物联网协议、 OPC UA IEC 60870-5-101/103/104 CDT SPABUS 标准 MODBUS 及数十个变种 ,即插即通;可根据需求快速定制特殊协议,可提供二次开发环境

2)      支持西门子全系列 PLC 通过工业以太网通信;支持其它型号的 PLC 内部规约通信

3)      支持 IEC61850 Server/Client 功能,实现传统规约与 61850 的双向转换

4)      视频流获取、传输、分发,云台控制、本地流媒体服务器功能

5)      加密传输、断点续传

6)      内置 RTC ,提供高精度时间参考

7)      模块化设计,基本单元 +3 个扩展单元,支持按需配置。扩展 IO 单元模块包括:

ü   8xRS485 模块,带隔离

ü   8xDI 模块 (开关输入模块),无源输入 (最多支持 3 个模块混插)

ü   8xDO 模块 ( 开关输出模块 ) 8 路继电器输出 (最多支持 3 模块混插

ü   8xAI 模块 (模拟量输入模块),支持 0-5V 0-20mA 输入(最多支持 3 个模块混插)

ü   可根据需求定制 Rola 433M 无线传输模块、电力线载波模块

8)      本地设备配置管理,云端设备配置管理

9)      Telnet SNMP 服务

10)    可选择显示模块 LCM ,提供人机界面( HMI ),对设备进行配置与展示

11)    强电磁兼容性设计,符合国际相关标准,具有良好的抗干扰能力

12)    可进行二次开发,提供完整的协议开发包,可定制各种协议

13)    标准 19 英寸 1U 上架式外型,造型美观,组屏方便

14)    容器功能(近期发布)

15)    嵌入式 SCADA 功能(近期发布)

产品规格

性能

l CPU ARM Cortex–A7 4 核, 1.2GHz Linux

l 1GB DDR3 8GB EMMC  ;可内置大容量 SD 和大容量硬盘

基本通信单元

l 100Base-T 以太网接口: 2

l RS485:8 路,带隔离

扩展通信单元

l 槽位数量: 3 组合方式:任意组合

l 板卡种类:

ü 8xRS485 8 485 ,带隔离

ü 8xDI 无源输入型,板卡提供 24V 隔离电源

ü 8xDO 继电器输出型, NC COM NO 节点

ü 8xAI 0-5V 4-20mA 2 线或 3 线输入,板卡提供 24V 隔离电源

数据处理功能

l 设备接入能力: <=   256

l 模拟量 <10000 +

l 数字量 <50000 +

l 控制量 <10000 +

l 表达式计算定义、报警处理

l 视频 RTSP/RTMP Onvif GB28181 ,语音对讲

l C/C++ 表达式 / 梯形图 /Java/Python 边缘计算二次开发环境

l Docker 功能(近期发布)

l 内置嵌入式 SCADA 软件功能(近期发布)

应用环境

l 运行温度: -40 ~+80 贮存温度: -40 ~+80

l 相对湿度:小于 85% ,无冷凝;

l 工作电源: AC 85 265V 50Hz 功耗:小于 2 0W

尺寸及安装方式

l 482mm ×270mm×44mm × ×

l 机架式标准 19 1U

重量

l 净重: 2.5Kg

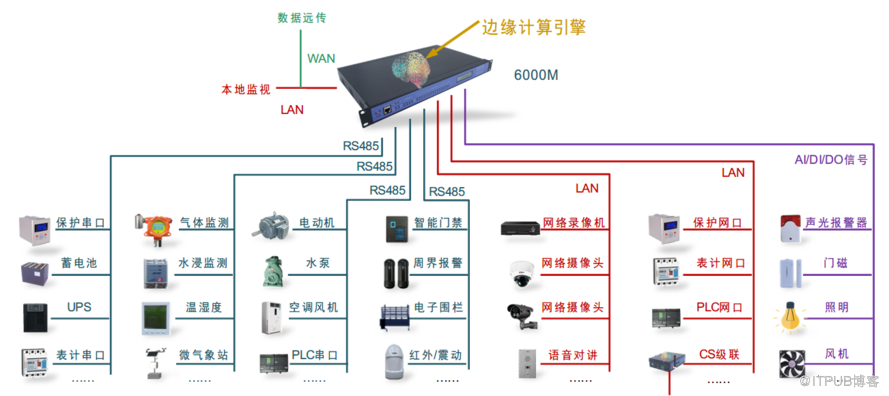

应用场景

  大中型变电站 / 配电间自动化系统中各类(串口 / 网口 /IO 电气量)数据采集单元、测控装置、保护设备的接入、协议解析、报警处理、转换、整合传输与控制。

  大中型机房动环监控、泵房监控系统中各类(串口 / 网口 /IO 电气量)自动化控制设备、 PLC 、变频器设备的接入、协议解析、报警处理、转换、整合传输与控制。

  智慧城市、智慧园区、智慧校园系统中各类(串口 / 网口 / 电气量 IO )物联网传感器设备、控制设备的接入、协议解析、报警处理、转换、整合传输与控制。

  大中型智能配电房、机房动环、泵站、智慧园区、智慧校园、智能制造等现场的视频前段设备接入,配合后台 API 和平台,为应用开发商和用户提供不依赖视频厂家 SDK 和后台系统的低成本、易开发的独立安全的视频监控整合方案。

产品特色

  数据协议处理、视频协议处理、电气 IO 量处理“三合一”

  协议与边缘计算功能二次开发能力,支持 C/ 表达式 / 梯形图 /Java/Python 应用编程

  3000+ 台实际应用案例,适合众多工业以太网、物联网应用场景

  嵌入式 SCADA 功能,连接显示屏或通过 WEB 发布,取代原有 X86+Windows 的常规 SCADA 系统功能

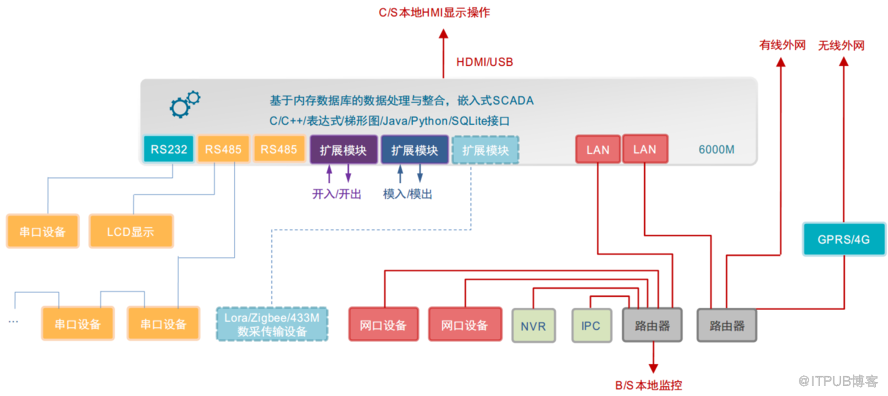

连接方式
