细说TF服务链丨服务链的冗余是如何实现的

原创 网络通信/物联网 作者:TF中文社区 时间:2020-07-30 09:42:32 0 删除 编辑

作者:Umberto Manferdini   译者:TF编译组


服务链的核心是服务实例。服务实例通过端口元组将链(chain)“链接”到虚拟机,而该虚拟机就是流量所经过的实际实例。

这个虚拟机也代表着单点故障!如果VM死亡,则其接口也将死亡,于是,端口元组将引用“死”的接口。结果是什么?流量的丢失!

保持服务链或服务实例的冗余,是很重要的。

要了解冗余是如何实现的,有必要回顾一下服务链路由的工作方式。

让我们考虑一下这个例子:



现在,我们在左右VN之间有一个网络策略。

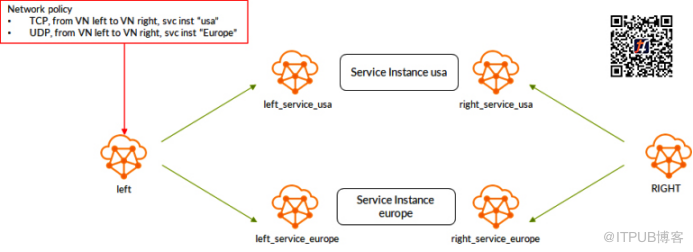

TCP流量发送到服务实例“usa”,而UDP流量发送到服务实例“europe”。

在评估流(flow)时,与规则匹配的流量将发送到相应的“服务”VN。例如,TCP流量将发送到left_service_usa。在评估网络策略规则时,Tungsten Fabric不会考虑服务实例的状态。通过这种方式,Tungsten Fabric就不需要关心服务实例的端口元组所引用的接口状态。

因此,假设我们有一个TCP流,并且服务实例“usa”中端口元组引用的接口已关闭(down)。Tungsten Fabric将如何表现?流量与第一个规则匹配后,将发送到服务实例“usa”,也就是left_service_usa的VN。那里没有有效的下一跳,这导致了流量丢失。

现在,你应该清楚如何通过服务链来解决冗余问题了。冗余必须允许服务VN中有多个下一跳。

实现它的方法,是在服务实例中配置多个端口元组。

这就是链条的由来:


从左侧到右侧的所有流量,都通过服务实例“pippo”。

在该服务实例内,我们配置两个端口元组:一个引用vFW1端口,另一个引用vFW2端口。

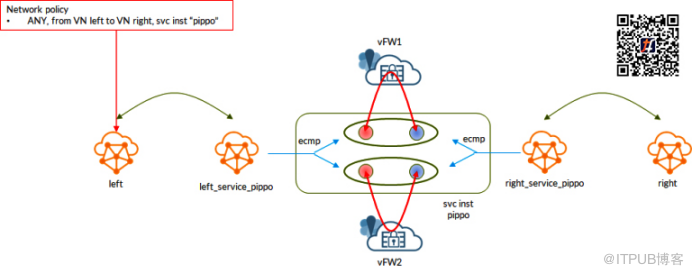

结果如何?当路由从右侧向左侧泄漏时,两个端口元组的左侧接口都将设置为下一跳,从而导致通过ECMP下一跳,可以访问源自右侧VN的路由。

例如,右侧VN的路由为0/0。如果路由策略允许,该路由将泄漏到左侧VN。在泄漏时,Tungsten Fabric会检查服务实例的所有端口元组,获取所有剩余的接口,并将它们设置为下一跳。结果就是,从左侧VN的角度来看,0/0的ECMP下一跳具有两条相等的成本路径:一条通过vFW1,一条通过vFW2。

如果一个vFW死亡,我们还有另一个!这就实现了冗余!

从右侧到左侧的方向,也同样适用。

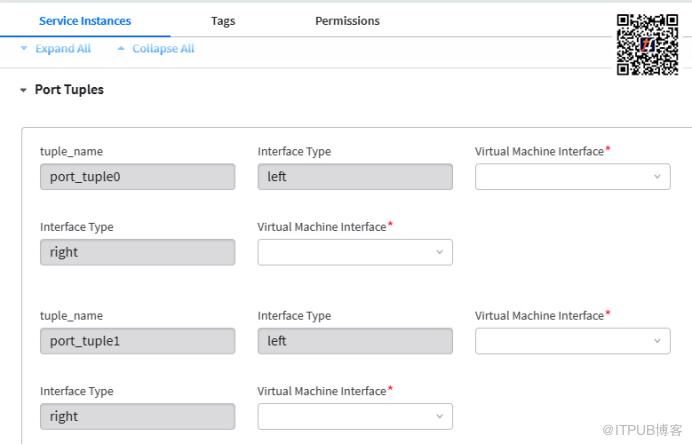

站在实际的角度来看,使链变得冗余,只需要我们简单地根据需要添加任意数量的端口元组:


默认情况下,这种冗余是active/active的。

在前面的示例中,基于哈希结果,新的流从左到右可以遍历vFW1或vFW2。考虑到我们提到了ECMP下一跳,这是显而易见的。

作为另一种方案,active/backup冗余也是可以实现的。

为了实现这一目标,我们必须回顾另一个Tungsten Fabric的概念。VMI(虚拟机接口)是路由元素,因为它们可以在其上配置本地优先级的值。该值可以由用户配置。

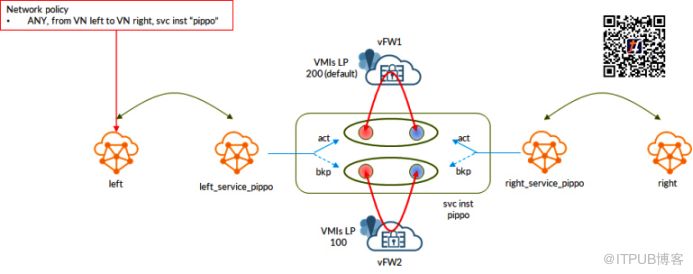

这里的想法是,在引用作为active的VNF的端口元组的vmis上保留默认值(LP = 200),而在引用作为backup的VNF的端口元组的vmis上设置更差的值(LP = 100)。

这样,所有下一跳是backup vFW接口的路由都将具有LP = 100的值。

让我们再次考虑0/0路由。一旦泄漏到左侧VN,我们将获得该路由的两个副本:一个通过LP = 200的vFW1,另一个通过LP = 100的vFW2。Tungsten Fabric将运行BGP最佳路径选择,当然,通过vFW1的路由将变为active状态。


与Junos相似,此路由将进入FIB(在本例中为vRouter的FIB)。 同时,RIB中已经准备好通过vFW2的另一种路由,一旦发生故障,它将被加载到FIB中,从而帮助我们实现快速收敛!

当然,我们在这里讨论的所有功能仍然有效!通过策略控制泄漏,最重要的是,使用运行状况检查来快速检测故障,并最大程度地利用这种冗余!
