Tungsten Fabric入门宝典丨主流监控系统工具的集成

原创 网络通信/物联网 作者:TF中文社区 时间:2020-05-08 09:49:03 0 删除 编辑
Tungsten Fabric入门宝典系列文章 ,来自技术大牛倾囊相授的实践经验,由TF中文社区为您编译呈现,旨在帮助新手深入理解TF的运行、安装、集成、调试等全流程。如果您有相关经验或疑问,欢迎与我们互动,并与社区极客们进一步交流。更多TF技术文章,请点击公号底部按钮>学习>文章合集。

作者:Tatsuya Naganawa  译者:TF编译组


尽管Tungsten Fabric具有不错的监视/警报功能,但可能需要将它们集成到完整的监视系统中。

让我举例说明如何将它们与Promethesus和EFK集成。

Prometheus

(编者按:Prometheus 是一个开源监控系统,几乎所有云原生系统都以 Prometheus的指标格式输出运行时的监控信息。)

为了监视和可视化Tungsten Fabric系统中发生的情况,prometheus将是一种可能的选择。

  • 一些工具(例如zabbix)支持抓取prometheus格式,因此在监视工具中作为通用格式也很有用:

    https://www.zabbix.com/documentation/4.2/manual/config/items/itemtypes/prometheus


要按prometheus进行抓取,需要以Prometheus的格式从Tungsten Fabric导出相关指标,有两种方法可以实现此目的:

  1. 直接从内省HTTP Server导出指标(此功能目前不可用)

  2. 从analytics或从analytics UVE导出值(此功能目前可用)


第一步,我尝试了一个短脚本(WIP)将值导出到prometheus。

  • 当前,有限的vRouters指标可以被导出,例如报文,字节数,流数量,丢弃报文数量

  • https://github.com/tnaganawa/tf-analytics-exporter


这些值还可以用于从prometheus发送警报,而不是从analytics-alarms发送警报。

EFK

(编者按:EFK由ElasticSearch、Fluentd和Kiabana三个开源工具组成,用于进行日志收集和管理。)

由于Tungsten Fabric具有多个系统日志(文件或docker标准输出),因此可以很容易地通过fluentd进行收集。

  • https://www.fluentd.org/guides/recipes/docker-logging


如果节点数量相当大,对于管理来说会很有用。

另一个有趣的主题是vRouter也支持流导出,在某种意义上类似于ipfix或有状态防火墙的allow / deny日志。

  • https://github.com/Juniper/contrail-controller/wiki/Flow-Sampling

  • https://github.com/Juniper/contrail-specs/blob/master/security_logging_object.md


要启用此功能,你可以在Tungsten Fabric webui中的Configure > Global Config > edit > Flow Export Rate中设置flow-export-rate > 0(例如100)。

默认情况下,它将被发送到Tungsten Fabric webui或者像contrail-flow、contrail-sessions这样的命令来查询分析,但它也可以直接导出到本地文件,发送给其他日志采集器,如EFK,以备以后使用。

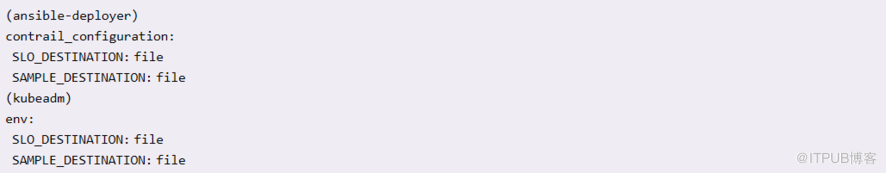

要启用本地流日志记录,可以使用这些参数。


如果设置了此参数,则vrouter-agent的日志文件(例如/var/log/contrail/contrail-vrouter-agent.log)将具有如下的日志输出:


INFO -  [SYS_INFO]: SessionData: [ vmi =
default-domain:k8s-kube-system:coredns
-7f865bd4f9
-6gq52__8d7eb81a
-6b16
-11e9-b466
-0e4d26f73e5e vn =
default-domain:k8s-
default:k8s-
default-pod-network application = application=k8s ] security_policy_rule =
00000000
-0000
-0000
-0000
-000000000004 remote_vn =
default-domain:
default-project:ip-fabric is_client_session =
1 is_si =
0 vrouter_ip =
172.31
.6
.218 local_ip =
10.47
.255
.250 service_port =
443 protocol =
6 sampled_forward_bytes =
132 sampled_forward_pkts =
2 sampled_reverse_bytes =
1140 sampled_reverse_pkts =
2 ip =
10.96
.0
.1 port =
35420 forward_flow_info= [ sampled_bytes =
132 sampled_pkts =
2 flow_uuid =
130bbb8d
-9be7
-46bc
-8b3a
-938a5c2c36bb tcp_flags =
120 setup_time =
1556609440638565 action = pass sg_rule_uuid =
00000000
-0000
-0000
-0000
-000000000004 nw_ace_uuid =
00000000
-0000
-0000
-0000
-000000000004 underlay_source_port =
55670 ] reverse_flow_info= [  sampled_bytes =
1140 sampled_pkts =
2 flow_uuid = e09e2579
-7764
-472b
-8a35-b300c5ec34e7 tcp_flags =
120 setup_time =
1556609440638565 action = pass sg_rule_uuid =
00000000
-0000
-0000
-0000
-000000000004 nw_ace_uuid =
00000000
-0000
-0000
-0000
-000000000004 underlay_source_port =
49942 ] vm = coredns
-7f865bd4f9
-6gq52__8d536915
-6b16
-11e9
-9f48
-0e4d26f73e5e other_vrouter_ip =
172.31
.6
.218 underlay_proto =
0  ]



通过fluentd将这些参数用json化,并通过ES查询kibana,可以更容易地看到vRouters之间或物理交换机之间的数据包依次经过的情况。

拓扑视图

以我的理解,统计信息(stats)、日志(logs)和拓扑(topologies)是用于软件监视的三个不同组件。

Prometheus和EFK部分已经包含了统计信息和日志管理,但据我所知,对于拓扑并没有通用的工具,我将在Tungsten Fabric webui中描述拓扑可视化功能。

IT系统之间存在很多拓扑,但是对于Tungsten Fabric而言,overlay拓扑和underlay拓扑这两个最重要。

   1. overlay:
  • 哪个VNF通过服务链连接到了哪个VN

  • 哪个物理设备具有哪个VN扩展


    2. underlay:
  • 哪个虚拟机位于哪个vRouter上

  • vRouter到leaf交换机的连接

  • leaf交换机到spine交换机的连接


对于overlay可视化,Monitor > Networking > Networks提供了一些详细视图,说明哪些VNF通过服务链连接到VN。

  • 据我所知,无法查看哪个物理设备已进行了VN扩展


对于underlay可视化,Tungsten Fabric具有通过SNMP收集lldp信息的功能,并描绘了leaf、spine及vRouters和VM之间的视图。

  • http://www.opencontrail.org/wp-content/uploads/2014/11/overlay_to_physical_blogpost_image2.png

  • http://www.opencontrail.org/wp-content/uploads/2014/11/overlay_to_physical_blogpost_image3.png

  • vRouter到leaf交换机的连接似乎也是基于leaf交换机中的arp表来进行可视化的。


要在ansible-deployer安装中启用此功能,需要添加此角色。

添加后,将snmp-collector和拓扑两个容器添加到分析节点中,http://(analytics-ip):8081/analytics/uves/prouter/*将通过PRouterLinkEntry参数填充,描述ldp检测到的interface_name。

  • http://www.opencontrail.org/wp-content/uploads/2014/11/overlay_to_physical_blogpost_image1.png

  • 要启用此功能,需要勾选Configure > Physical Device > (edit) > 'SNMP Enabled'
