Tdsql DCN同步技术原理介绍

原创 国内数据库 作者:腾讯云数据库 时间:2020-10-22 17:44:05 0 删除 编辑



概述:

利用主从复制+ GTID 的特性实现异地数据同步与读写分离。下面是实现细节与不同于常规方案的特性。



实现背景

是为了将分属两个不同集群的实例,建立同步关系。备实例会自动选择主实例中延迟较小的备机建立同步,当该主实例备机发生故障时,会自动与另一个备机建立同步关系。 DCN同步建立后,主实例可写,备实例只读。这可作为一种异地容灾方案,也可作为一种异地读写方案 ,参照





D CN 技术分为两步:

第一部分:

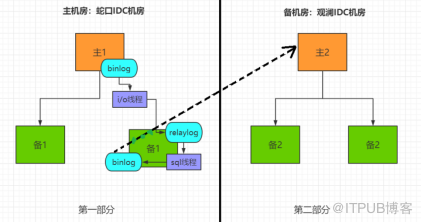

在主备机房中,如图2

在主机房一主两备中,master提交事务后,写入binlog,通过mysql主从复制协议,master机将binlog传输到任意slave机,然后slave机回放relaylog,最终完成主从复制。第二部分:如图1,主备机房完成建立DCN同步后,备机房的master机会从主机房中主备延迟最小的slave机上的拉取binlog,随后回放binlog。



部分:

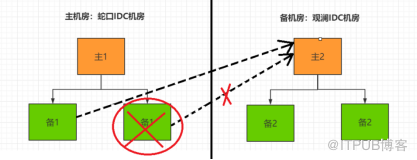

如果主机房当前已经建立DCN同步的slave机器故障了,会自动与另一个备机建立同步关系如图2

主从同步的方式实现异地容灾方案比较成熟,但仍需要解决一些核心问题。

1.  由于存在“级联复制”的情况,那么如何准备的计算延迟?

2.  如果实例需要进行扩容时,同步关系是否收到影响,作为异地读写分离的场景,级联节点数据延迟扩大如何解决?



针对上述问题:

1.  计算延迟

a)  不采用 Seconds_Behind_Master 的值作为延迟依据,主机 agent不停地向主机数据库写入带有当前时间戳的记录,这些记录会同步到备机数据库中 备机的 agent根据数据库中最新的记录与机器当前时间戳,就可以计算出实时延迟时间了 ,然后备机 agent再将这些信息(包括实时延迟与延迟的主机信息)写入到zk中,告知其它模块 ,而这些信也息作为scheduler仲裁扩容的依据。

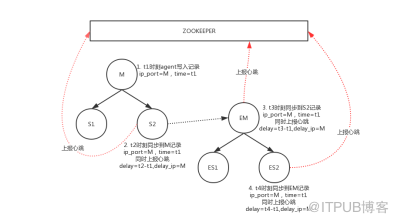

b)  如下图延迟的计算过程,在扩容的同步数据步骤中 M每写入一条时间戳记录,目标实例中的所有节点都会同步到该条记录,然后上报到zk中,当scheduler发现所有节点的延迟小于5秒,且delayip都是M(这点主要是防止异常)时,进入到下一个流程





2.实例进行扩容的时候,集群具备自动更新 dcn同步关系的功能,并且在扩容过程中 不需要人为介入,减少了 延迟 影响 。由程序介入,并分拆为三步:

a)  建立原实例与目标实例的同步关系

b)  检测目标实例与原实例之间的延迟,当延迟小于 5S时,设置原实例只读,拒绝掉新的写入

c)  检测目标实例与原实例之间的 gtid,当gtid无差别时,断开原实例与目标实例之间的同步关系,并将Proxy路由切换到目标实例

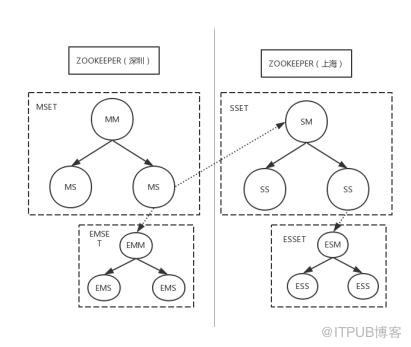

d)  下图表示利用D CN 进行集群扩容的流程:

i.  MM表示主实例的主机,MS表示主实例备机,MSET表示主实例。SM表示备实例主机,SS表示备实例备机,SSET表示备实例。EMM表示主实例扩容的目标实例的主机,EMS表示主实例扩容的目标实例的备机,EMSET表示主实例扩容的目标实例。ESM表示备实例扩容的目标机器的主机,ESS表示备实例扩容的目标机器的备机,ESSET表示备实例扩容的目标实例







扩容流程:

1)建立EMSET与MSET之间的扩容同步关系。

2)检测到EMSET与MSET之间的延迟小于5秒时,断开SSET与MSET之间的DCN同步关系。( 提前断开是为了防止后续S SET GTID 的信息不被 EMSET GTID 列表包含,这里的差异信息可能是 MM 节点与E MSET 断开后新写入Z K 的时间戳记录 )

3)确认SSET与MSET之间的DCN同步关系断开后,设置MSET为隔离状态(此时网关会拒绝掉所有新的连接),并向EMM节点的agent发送扩容处理任务。

4)当EMM节点的agent接收到scheduler发送的扩容处理后,设置MM节点只读,并计算EMM与MM节点gtid的差值,当gtid无差值时,反馈scheduler任务处理成功。如果期间设置只读失败,反馈sheduler处理失败。

5)Scheduler根据agent反馈进行区分处理,反馈成功进入步骤6,反馈失败进入步骤7。

6)断开EMSET与MSET之间的扩容同步关系,返回扩容成功,并建立EMSET与SSET之间的DCN同步关系。

7)把MSET设置为正常状态(网关正常接收新连接),返回扩容失败,并重建MSET与SSET之间的DCN关系。
