在SOLIDWORKS装配体中修改零件名称的方法

IT图书 作者:jcyouhun 时间:2020-07-13 10:59:54 0 删除 编辑

操作过程

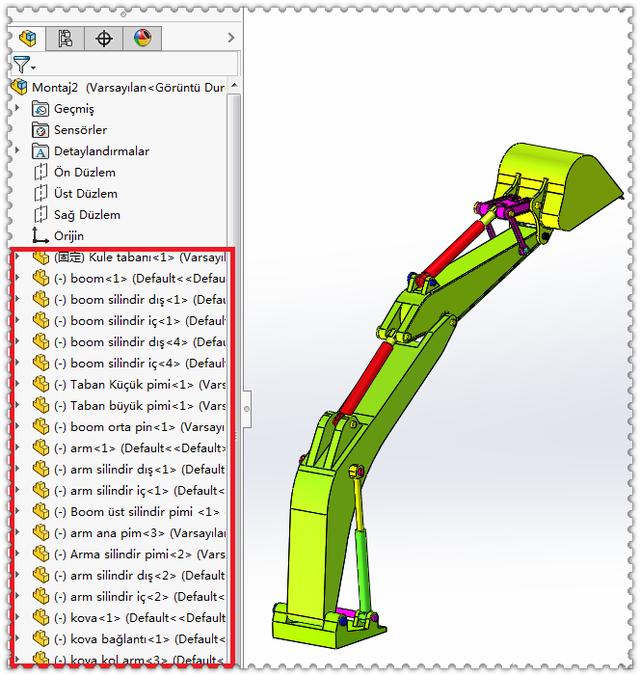

1.当你打开一个装配体文件,发现零件的名称不是自己想要的。

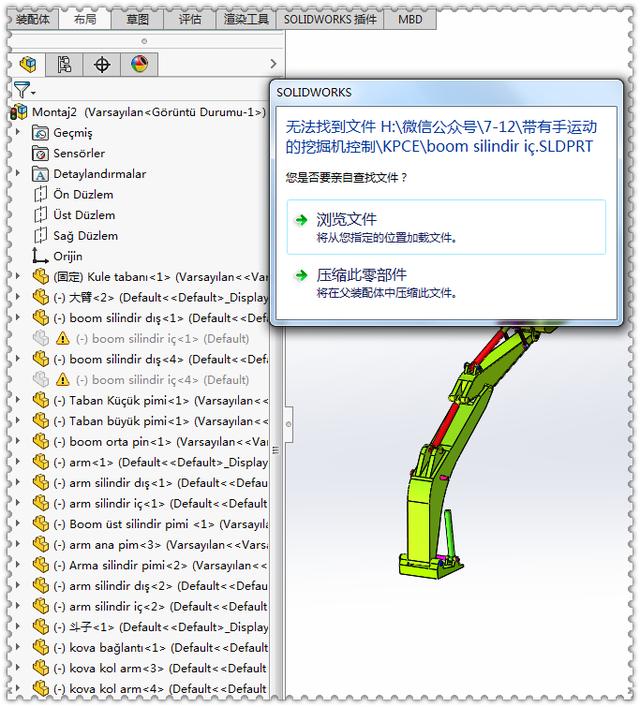

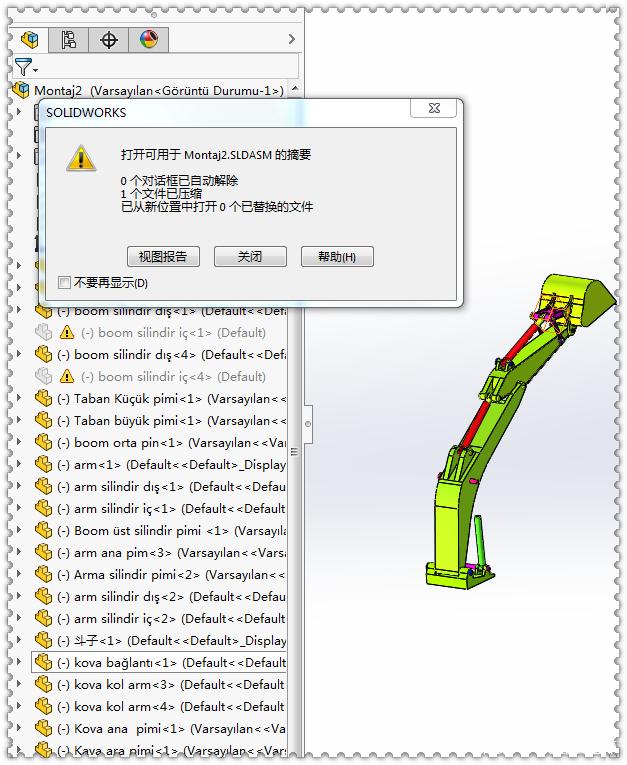

1-1.如果退出装配体,在文件夹里修改零件名字,那再次打开装配体时,会报错并需要重新指定文件位置。

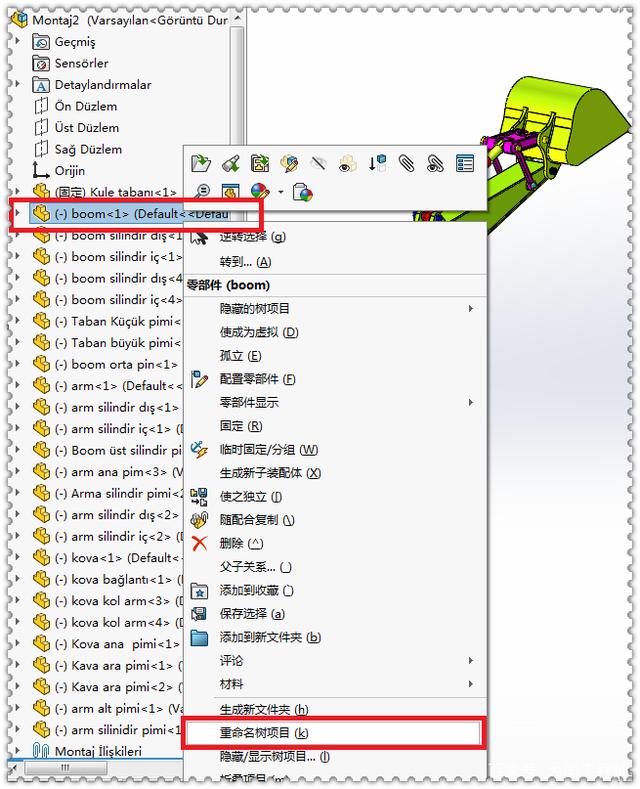

2.那么可不可以在装配体里直接修改零件名字呢?答案是:必须滴 。在零件上右键——【重命名树项目】。

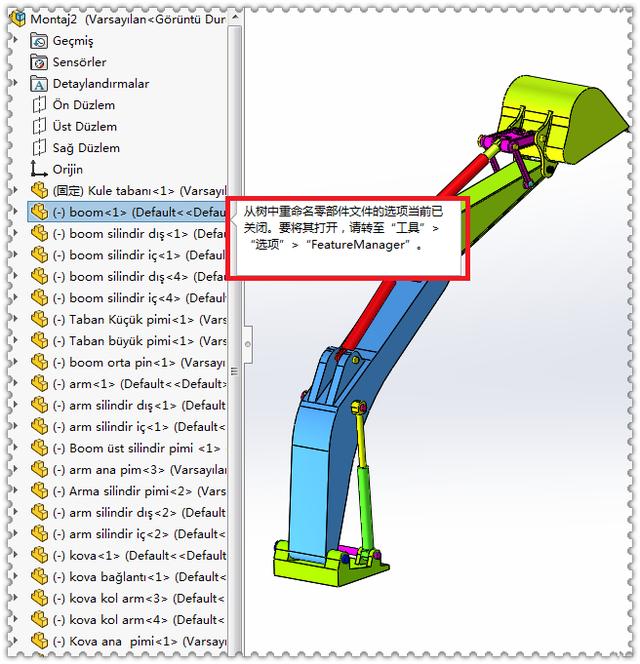

3.可是还是不成功,出现提示:要将其打开,请转至“工具”—“选项”——“FeatureManager” 。

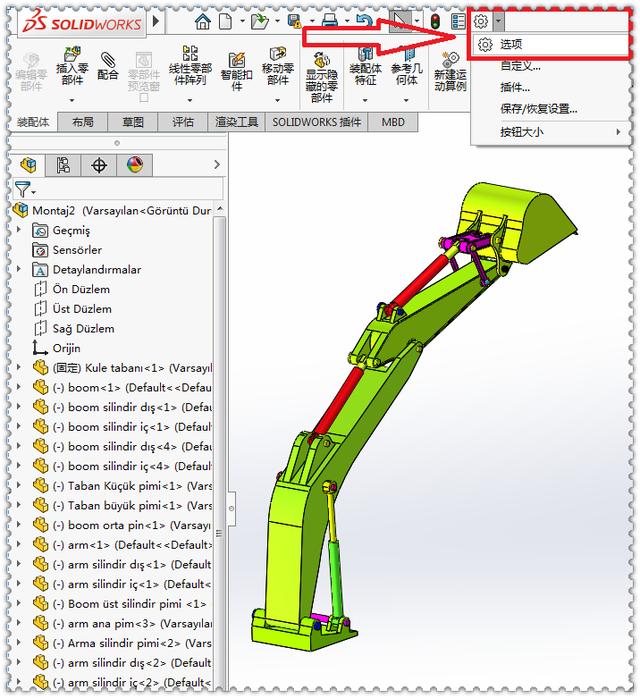

4.那就按照提示办:【选项】。

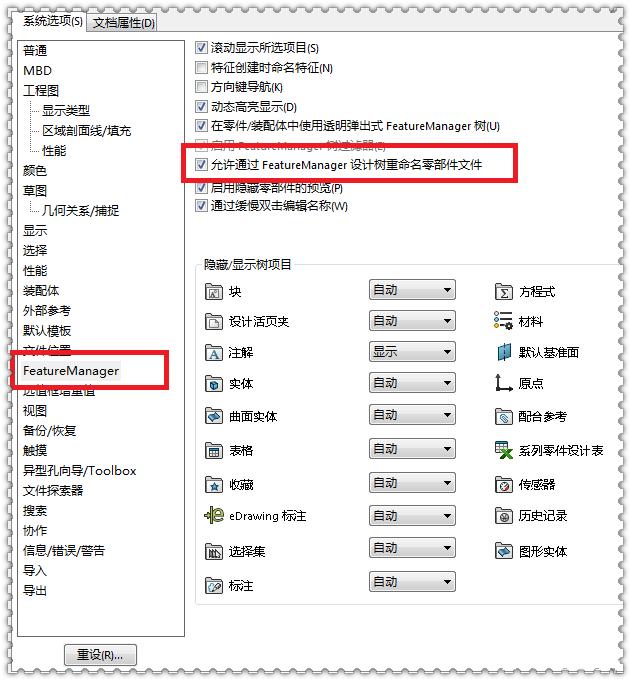

5.【FeatureManager】:“允许通过FeatureManager设计树重命名零部件文件”打勾。

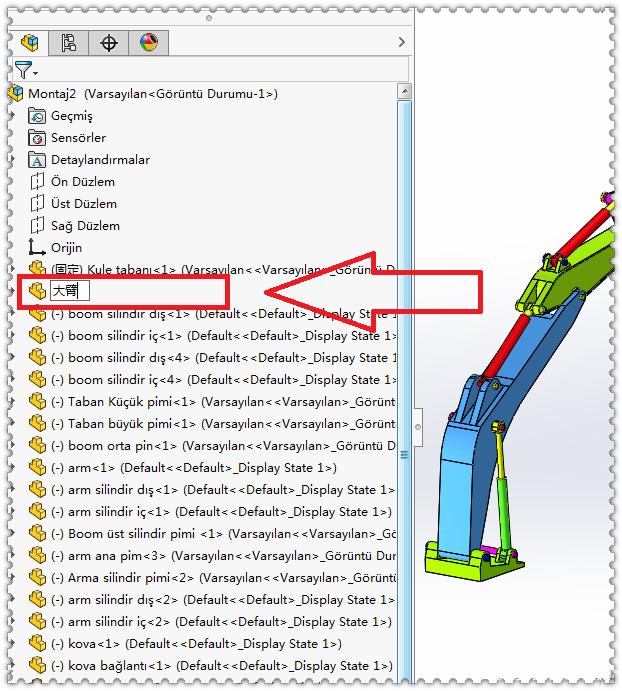

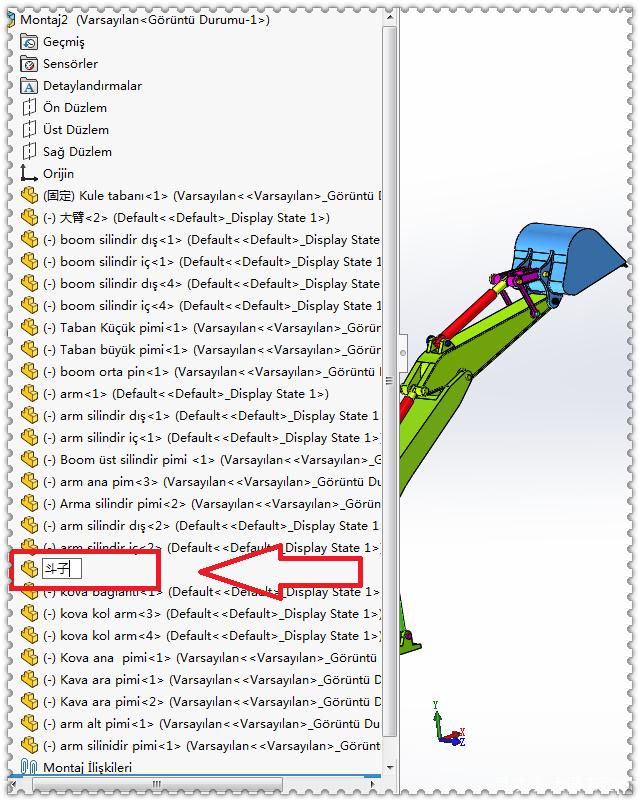

6.在零件上【单击两次】不是双击,输入新名字。

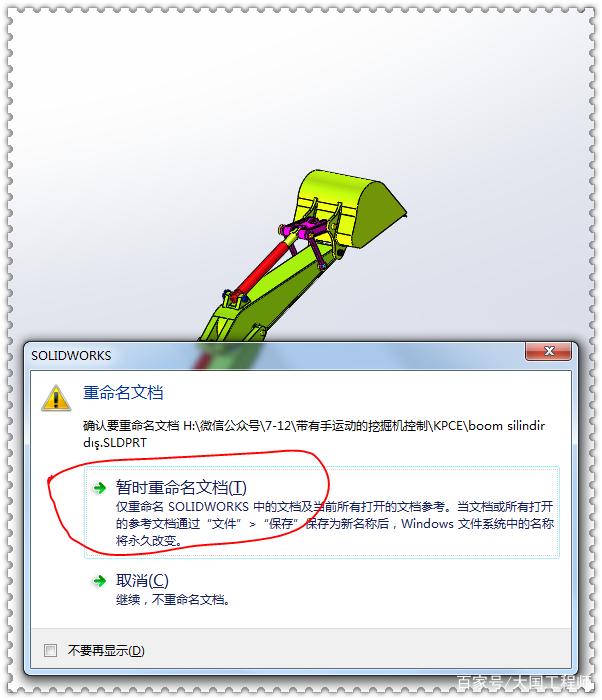

6-1.提示:这只是暂时修改名字,如果想把文件夹里的名字一块修改,要【保存】才行。

7.再修改一个。

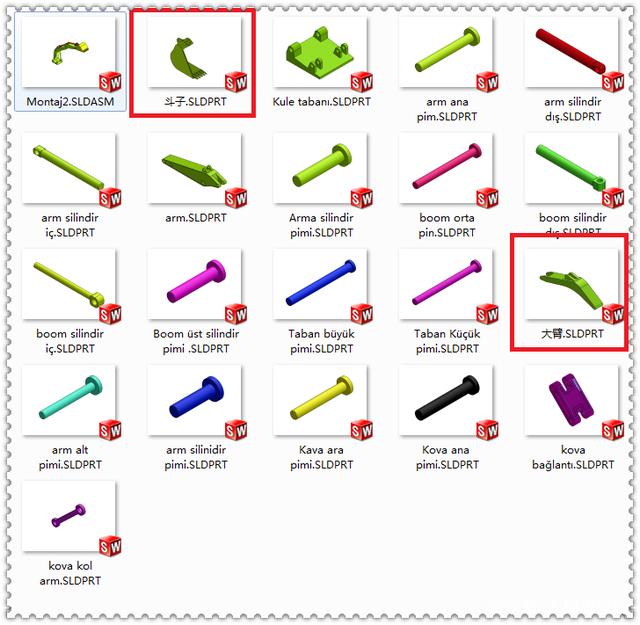

8. 保存装配体,回到文件夹,发现零件的名字也改过来了。
