交换机的基本配置与管理

网络通信/物联网 作者:安全剑客 时间:2019-12-14 17:45:45 0 删除 编辑
某公司新进一批交换机,在投入网络以后要进行初始配置与管理,你作为网络管理员,对交换机进行基本的配置与管理。
技术原理

交换机的管理方式基本分为两种:带内管理和带外管理。通过交换机的 Console 端口管理交换机属于带外管理;这种管理方式不占用交换机的网络端口,第一次配置交换机必须利用 Console 端口进行配置。通过 Telnet、拨号等方式属于带内管理。

交换机的 命令行操作模式主要包括:
用户模式 Switch>
特权模式 Switch#
全局配置模式 Switch(config)#
端口模式 Switch(config-if)#
实验设备

Switch_2960 1 台;PC 1 台;配置线;

实验步骤:

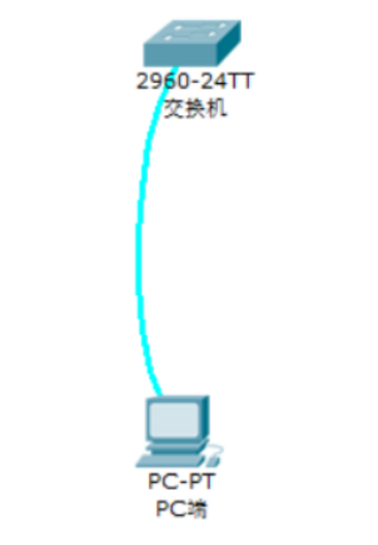

新建 Packet Tracer 拓扑图
交换机的基本配置与管理交换机的基本配置与管理

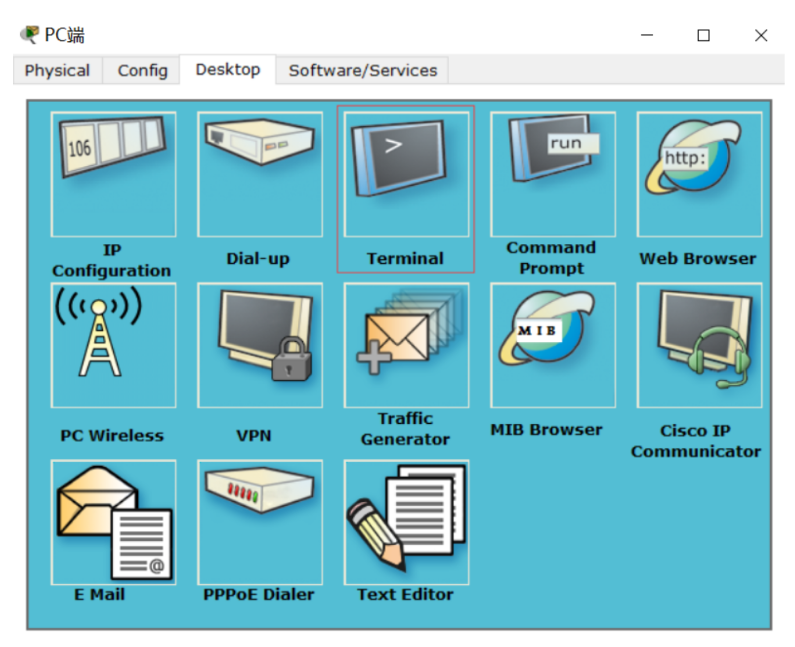

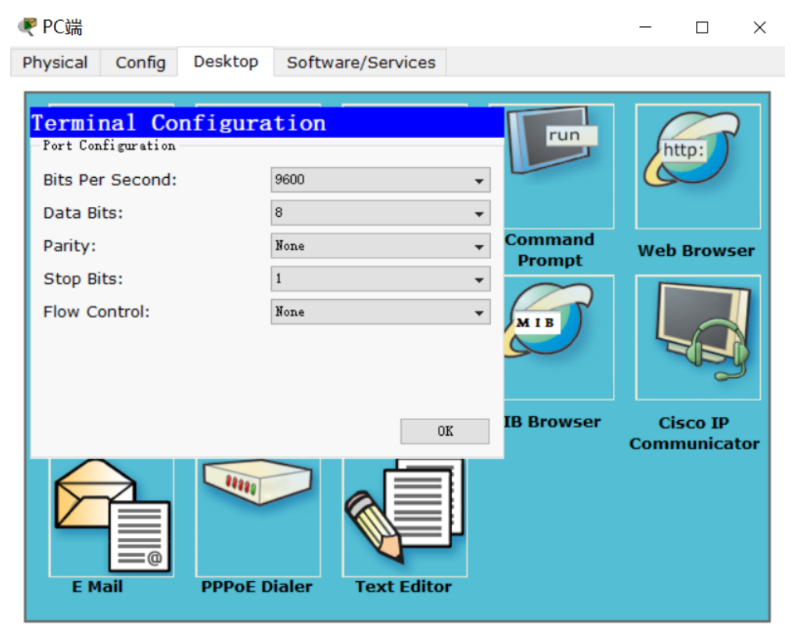

PC console 端口
enable
conf t
interface fa 0/1
speed 100
duplex full
end
show version
show run

交换机的基本配置与管理交换机的基本配置与管理
交换机的基本配置与管理交换机的基本配置与管理
交换机的基本配置与管理交换机的基本配置与管理

进入特权模式(en)
进入全局配置模式(conf t)
进入交换机端口视图模式(int f0/1)
返回到上级模式(exit)
从全局以下模式返回到特权模式(end)
帮助信息(如? 、co?、copy?)命令简写(如 conf t)
命令自动补全(Tab)
快捷键(ctrl+c 中断测试,ctrl+z 退回到特权视图)
reload 重启。(在特权模式下)
修改交换机名称(hostname X)
配置交换机端口参数(speed,duplex)
查看交换机版本信息(show version)
查看当前生效的配置信息(show run)
注意:

每当 CISCO 命令行中打错了命令 总会显示Translating "*******"...domain server (255.255.255.255)
而且要停上好几秒,比较烦人。这是由于,IOS把这条命令当成一个机器名字来解析。所以要停上好几秒钟。在全局配置模式下输入"no ip domain-lookup"可以取消这个服务。

实战演练
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int fa 0/1
Switch(config-if)#speed 100
Switch(config-if)#duplex full
Switch(config-if)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#show version
Cisco IOS Software, C2960 Software (C2960-LANBASE-M), Version 12.2(25)FX, RELEASE SOFTWARE (fc1)
Copyright (c) 1986-2005 by Cisco Systems, Inc.
Compiled Wed 12-Oct-05 22:05 by pt_team
ROM: C2960 Boot Loader (C2960-HBOOT-M) Version 12.2(25r)FX, RELEASE SOFTWARE (fc4)
System returned to ROM by power-on
Cisco WS-C2960-24TT (RC32300) processor (revision C0) with 21039K bytes of memory.
24 FastEthernet/IEEE 802.3 interface(s)
2 Gigabit Ethernet/IEEE 802.3 interface(s)
63488K bytes of flash-simulated non-volatile configuration memory.
Base ethernet MAC Address : 00E0.8F64.52B0
Motherboard assembly number : 73-9832-06
Power supply part number : 341-0097-02
Motherboard serial number : FOC103248MJ
Power supply serial number : DCA102133JA
Model revision number : B0
Motherboard revision number : C0
Model number : WS-C2960-24TT
System serial number : FOC1033Z1EY
Top Assembly Part Number : 800-26671-02
Top Assembly Revision Number : B0
Switch#show run
Building configuration...
Current configuration : 1057 bytes
!
version 12.2
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname Switch
!
!
spanning-tree mode pvst
!
interface FastEthernet0/1
duplex full
speed 100
!
interface FastEthernet0/2
!
interface FastEthernet0/3
!
--More--
