Hi3512芯片参数详细介绍

IT生活 作者:SZX511 时间:2019-03-14 11:42:29 0 删除 编辑

Hi3512芯片参数详细介绍

CPU 内核

ARM926EJ-S,16KB 指令 Cache 和 16KB 数据 Cache

内嵌 2KB 指令紧耦合存储器

哈佛结构的 32 位 RISC 处理器

内置 MMU,支持多种开放式操作系统

工作频率可达到 264MHz


视频编解码

H.264 Main Profile@Level3.0 编解码

H.264 Baseline Profile@Level3.0 编解码

MJPEG/JPEG Baseline 编解码


视频处理性能

双码流编码(H.264/MJPEG)

具备 320fps@CIF 编解码能力

主码流编解码 90fps@D1+子码流编码 90fps@QCIF

支持 1.3M pixels@25fps~3M pixels@5fps

支持 JPEG 抓拍 3M Pixels@5fps

CBR/VBR 码率控制,32kbit/s~20Mbit/s


图形处理

De-interlace 前处理

视频、图形缩放

4 个区域的前处理 OSD 叠加

4 层视频后处理 OSD 硬件图像叠加

对比度拉升、色彩增强

4 个区域的视频遮挡

宏块级的 SAD、MV 信息输出,支持灵活的运动侦测

空域、时域去噪


音频编解码

可以通过 ARM 内核实现多种音频、语音编解码功能

最多 16 路音频实时编码

支持双向语音对讲


音频编解码

可以通过 ARM 内核实现多种音频、语音编解码功能

最多 16 路音频实时编码

支持双向语音对讲


视频接口

输入:

− 2路BT.656/601 YCrCb 4:2:2,8bit,54MHz

− 1路SMPTE296M 720P高清接口,Y/C 4:2:2,16bit

− CCD和CMOS数字接口

输出:

− 1路BT.656 YCrCb 4:2:2, 8 bits


音频接口

2 个 I2S 音频接口

8/16/32 位采样位宽,采样率可配置(4KHz~48KHz)


外围接口

PCI 接口

− 符合PCI V2.3通讯协议标准

− 兼容miniPCI

− 支持主从模式

3 个 UART 接口、IR 接口、I2C 接口、SPI 主从接口、

GPIO 接口

SDIO2.0 接口

USB 1.1 Host 接口、USB 2.0 OTG 接口

1 个 MII 接口,支持 10/100 Mbit/s 网络扩展

支持 RTC,RTC 可独立供电


外部存储器接口

DDR2 SDRAM 接口

− 32/16 bit数据位宽

− 最大支持512MByte

NOR Flash 接口

− 8 bit数据位宽

− 2个片选,每个片选最大支持32MByte SDK

提供基于 Linux SDK 包

提供 H.264 的高性能 PC 解码库


芯片物理规格

 功耗

− 600mW典型功耗

− 支持多级省电模式

工作电压

− 内核电压:1.2V

− IO电压:3.3V,容限电压为5V

− DDR2 DRAM接口电压:1.8V


封装

− 441 pin TFBGA封装

− 0.8mm管脚间距,19mm×19mm

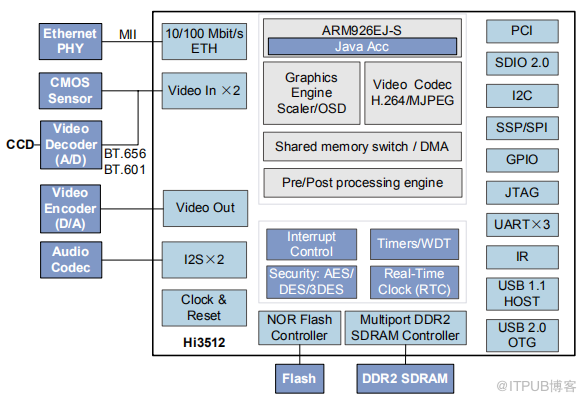

Hi3512芯片框图:

资料来源:一牛网论坛
