GC2385 datasheet/规格书,GC2385摄像头芯片资料

ANDROID 作者:SZX511 时间:2018-10-30 14:37:53 0 删除 编辑

1. Sensor Overview

1.1 General Description

GC2385是一款高质量的2MegaCMOS图像传感器,适用于手机相机和数码相机产品。GC2385采用1600 Hx1200V像素阵列、片上10位ADC和图像信号处理器。高性能和低功耗功能的全面集成使GC2385最适合于设计,减少实现过程,并延长手机、pda和多种移动应用程序的电池寿命。

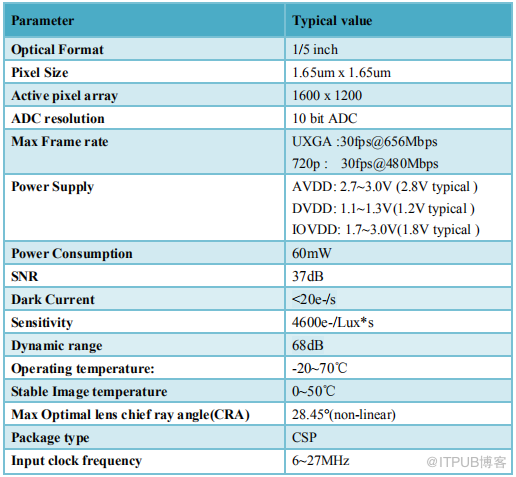

1.4技术规格

··························


4. Block Diagram

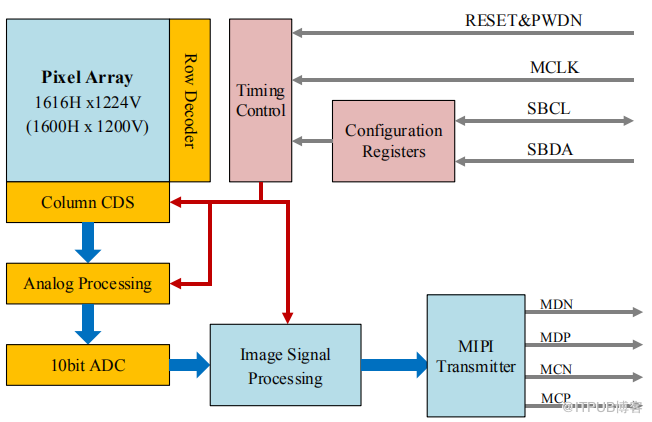

4.1 Block Diagram

GC2385具有1600x1200像素的活动图像阵列。通过列/行驱动电路逐步读出活动像素。为了降低固定模式噪声,采用了cds电路。模拟信号通过10位A/D转换器转换成数字信号。数字信号在ISP块中进行处理。用户可以通过双线串行接口总线方便地控制这些功能。

5. CSP Package Specifications

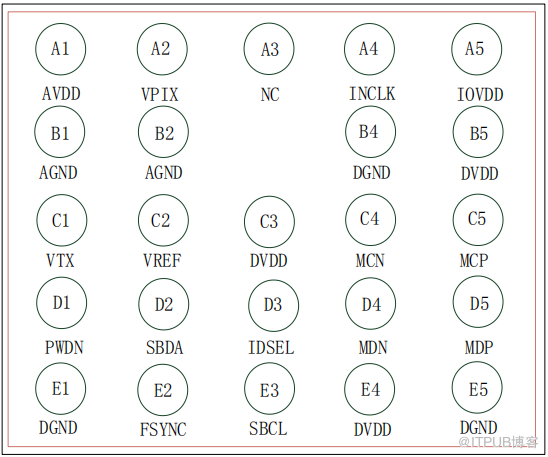

5.1 Pin Diagram (CSP)

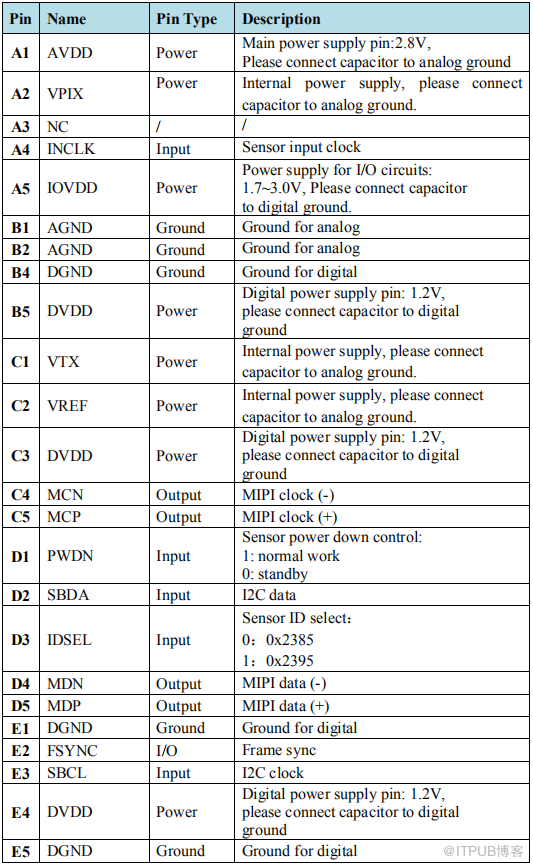

5.2 Pin Descriptions

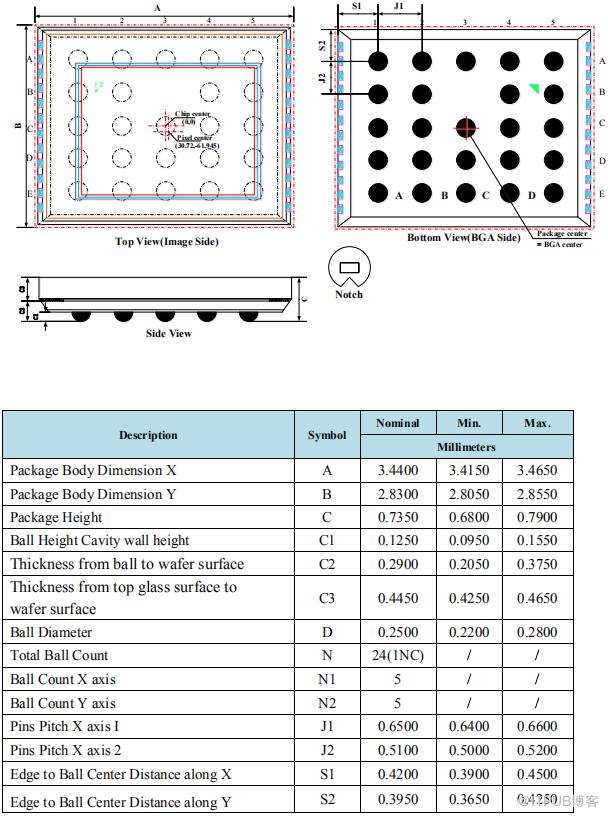

5.3 Package Specification (unit: um)
