一、数据恢复环境与故障

客户采用MD1200磁盘柜搭配RAID卡组建存储，创建一组RAID5阵列，并划分出一个大容量的单个LUN。在Linux操作系统下对该LUN进行分区，生成sdc1、sdc2两个分区：其中sdc1容量2TB，通过LVM扩容方式并入root_lv；剩余sdc2分区格式化为XFS文件系统，用于业务数据存储。

服务器重装系统完成后，存储设备识别异常，原有sdc磁盘分区结构发生变化，sdc2分区丢失，分区内业务数据无法正常访问。

二、前期数据保护措施

为避免数据恢复操作过程中误操作对原始磁盘造成二次损坏，保障原始现场不被破坏，北亚数据恢复工程师使用WinHex对RAID内每一块物理磁盘制作完整镜像。后续所有分析、恢复操作均基于镜像文件开展，全程不读写原始磁盘。

三、数据恢复实施流程

1、基于磁盘镜像文件分析RAID底层信息，确定RAID盘序、条带大小等重组参数；

2、根据解析得到的RAID参数，虚拟重组RAID5阵列；

3、在重组后的虚拟RAID空间内，定位原XFS文件系统分区的起始偏移位置；

4、读取XFS文件系统元数据，校验文件系统结构完整性；

5、北亚数据恢复工程师针对损坏的XFS超级块进行修复重建；

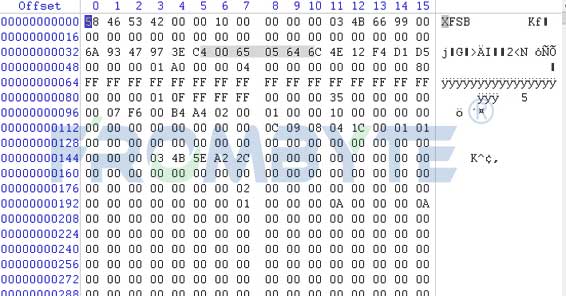

修复完成的超级块：

6、扫描文件系统，定位丢失的inode节点与目录项，完成节点、目录项的重构修复；

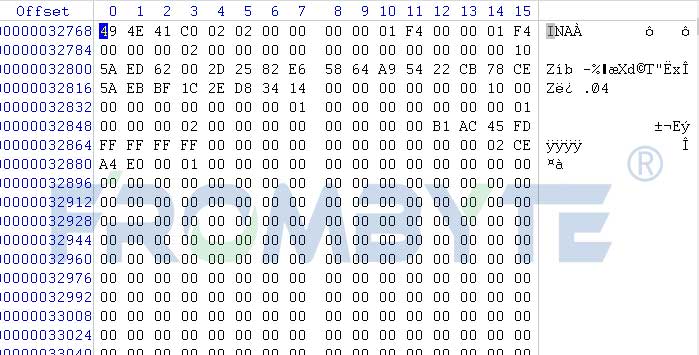

修复完成的根节点：

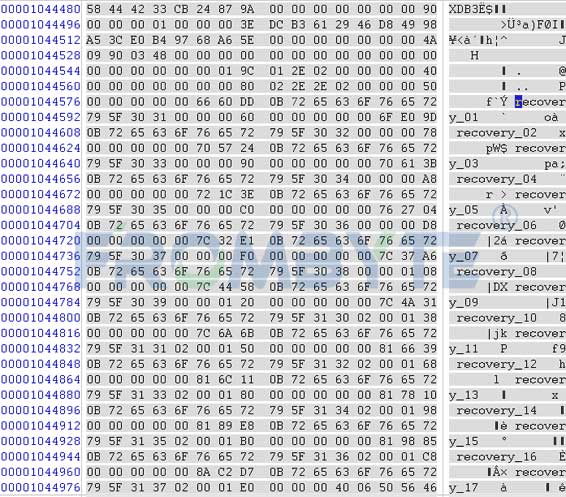

重做的目录项：

7、修复全部元数据后，北亚数据恢复工程师开发专用解析程序读取XFS文件系统，批量提取内部业务数据。

四、数据恢复结果

经检测，本次故障根源为XFS文件系统头部超级块损坏、部分inode节点及目录项丢失。北亚数据恢复工程师利用XFS自带超级块备份，结合文件系统原有目录树结构，完成超级块还原、丢失节点与目录项修补重构。修复完成后，文件系统目录结构正常，绝大部分数据可完整提取恢复。

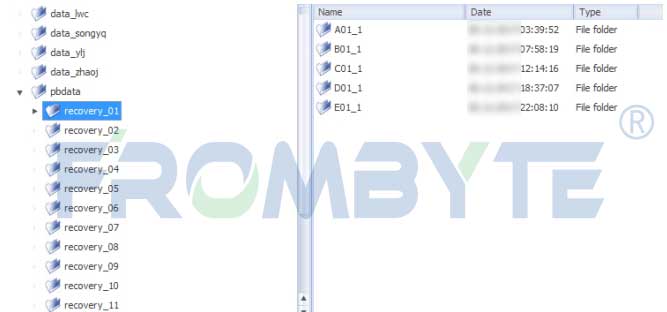

修复完成的目录结构：

五、数据恢复结论

故障发生后，客户未向该存储分区写入新数据，不存在覆盖破坏，文件系统元数据与业务数据绝大多数保留完好，本次业务数据成功恢复。
