LVS(二)NAT的原理与实现

原创 Linux操作系统 作者:sum_xiao 时间:2017-10-16 09:38:27 0 删除 编辑

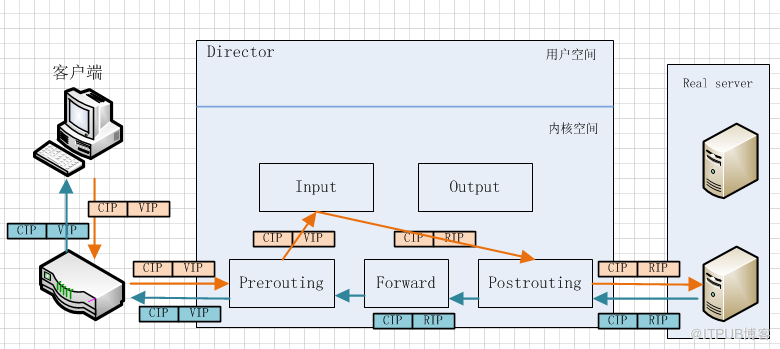

LVS-NAT模型工作原理如:

  1. 当用户请求到达Director时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP,目标IP为VIP;
  2. PREROUTING检查发现数据包的目标IP是本机,将数据包送至INPUT链;
  3. IPVS比对数据包请求的服务是否为集群服务,若是,修改数据包的目标IP地址为后端服务器IP,然后将数据包发至POSTROUTING链。 此时报文的源IP为CIP,目标IP为RIP ;
  4. POSTROUTING链通过选路,将数据包发送给Real Server;
  5. Real Server比对发现目标为自己的IP,开始构建响应报文发回给Director Server。 此时报文的源IP为RIP,目标IP为CIP ;
  6. Director Server在响应客户端前,此时会将源IP地址修改为自己的VIP地址,然后响应给客户端。 此时报文的源IP为VIP,目标IP为CIP;

NAT模型的实现

IP分配
  1. DIP:192.168.177.210
  2. VIP:192.168.157.100
  3. SIP1:192.168.177.211 SIP2:192.168.177.21
1、real server上只需要安装httpd,并启动服务。
  1. yum install -y httpd
  2. echo "RS2" > /var/www/html/index.html
  3. /etc/init.d/httpd restart
2、Director上配置
  1. 安装ipvsadm
  2. yum install -y ipvsadm

  3. 开启路由转发功能
  4. echo 1 > /proc/sys/net/ipv4/ip_forward

  5. 关闭防火墙
  6. /etc/init.d/iptables stop

  7. 清除并创建ipvs服务器
  8. ipvsadm -C
  9. ipvsadm -A -t 192.168.177.220:80 -s wrr

  10. 添加后端real server
  11. ipvsadm -a -t 192.168.157.100:80 -r 192.168.177.211 -m -w 1
  12. ipvsadm -a -t 192.168.157.100:80 -r 192.168.177.212 -m -w 2
  13. 配置完成
