存储基础(二)

原创 服务器/存储 作者:jelephant 时间:2014-01-20 19:53:22 0 删除 编辑

SCSI

SCSI是小型计算机系统接口(Small Computer System Interface)的简称,于1979首次提出,是为小型机研制的一种接口技术,现在已完全普及到了小型机,高低端服务器以及普通PC上。SCSI可以划分为SCSI-1SCSI-2SCSI-3,最新的为SCSI-3,也是目前应用最广泛的SCSI版本。

SCSI-31995年提出,Ultra SCSIFast-20)。Ultra 2 SCSIFast-40)出现于1997年,最高传输速率可达80MB/s19989月,Ultra 3 SCSIUtra 160 SCSI)正式发布,最高数据传输率为160MB/sUltra 320 SCSI的最高数据传输率已经达到了320MB/s

FC(光纤通道)

FC光纤通道:用于计算机设备之间数据传输,传输率达到2G(以后会达4G。光纤通道用于服务器共享存储设备的连接,存储控制器和驱动器之间的内部连接。

FCP-SCSI:是将SCSI并行接口转化为串行接口方式的协议,应用于存储系统和服务器之间的数据传输。新的ANSI T10 标准,支持SAN 上存储系统之间通过数据迁移应用来直接移动数据。 FCP-SCSI 提供200MB/s(全双工独占带宽)的传输速率,每连接最远达10 公里,最大16000000 个节点。FCP-SCSI 使用帧传输取代块传输。帧传输以大数据流传输方式传输短的小的事务数据。

iSCSI

iSCSI(互联网小型计算机系统接口)是一种在TCP/IP上进行数据块传输的标准。它是由CiscoIBM两家发起的,并且得到了各大存储厂商的大力支持。iSCSI可以实现在IP网络上运行SCSI协议,使其能够在诸如高速千兆以太网上进行快速的数据存取备份操作。

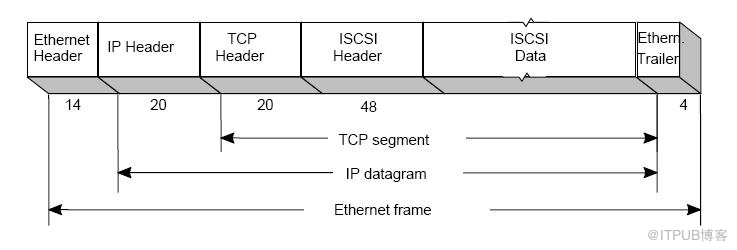

iSCSI的数据包结构:




工作流程:

iSCSI系统由SCSI适配器发送一个SCSI命令。

命令封装到TCP/IP包中并送入到以太网络。

接收方从TCP/IP包中抽取SCSI命令并执行相关操作。

把返回的SCSI命令和数据封装到TCP/IP包中,将它们发回到发送方。

系统提取出数据或命令,并把它们传回SCSI子系统。

iSCSI与光纤通道

从传输层看,光纤通道的传输采用其FC协议,iSCSI采用TCP/IP协议。

FC协议与现有的以太网是完全异构的,两者不能相互接驳。因此光纤通道是具有封闭性的,而且不仅与现有的企业内部网络(以太网)接入,也与其他不同厂商的光纤通道网络接入(由于厂家对FC标准的理解的异样,FC设备的兼容性是一个巨大的难题)。因此,对于以后存储网络的扩展由于兼容性的问题而成为了难题。而且,FC协议由于其协议特性,网络建完后,加入新的存储子网时,必须要重新配置整个网络,这也是FC网络扩展的障碍。

iSCSI基于的TCP/IP协议,它本身就运行于以太网之上,因此可以和现有的企业内部以太网无缝结合。TCP/IP网络设备之间的兼容性已经无需讨论,迅猛发展的internent网上运行着全球无数家网络设备厂商提供的网络设备,这是一个最好的佐证。

从网络管理的角度看,运行FC协议的光网络,其技术难度相当之大。其管理采用了专有的软件,因此需要专门的管理人员,且其培训费用高昂。TCP/IP网络的知识通过这些年的普及,已有大量的网络管理人才,并且,由于支持TCP/IP的设备对协议的支持一致性好,即使是不同厂家的设备,其网络管理方法也是基本一致的。

FC运行于光网络之上,其速度是非常快的,现在已经达到了2G的带宽,这也是它的主要优势所在。下一代的FC标准正在制定当中,其速度可以达到4G

今天的千兆以太网已经在普及当中,这也是基于TCP/IPiSCSI协议进入实用的保证。得益于优秀的设计,以太网从诞生到现在,遍及了所有有网络的地方,到现在依然表现出非凡的生命力,在全球无数网络厂商的共同努力下,以太网的速度稳步提升,千兆网络已经实际应用,万兆网络呼之欲出,以太网的主要部件交换机路由器均已有万兆级别的产品。随着产品的不断丰富,以及设备厂商间的剧烈竞争,其建设成本在不断下降,万兆网络的普及已日益临近。当iSCSI10Gb的高速传输数据时,基于iSCSI协议的存储技术将无可争议的成为网络存储的王者。
