学会 Shared Pool

原创 Oracle 作者:静以致远√团团 时间:2014-07-16 18:22:13 0 删除 编辑

学会 Shared Pool

Oracle通过Shared Pool来实现SQL共享,减少代码硬解析,从而提高数据库的性能。

Shared Pool主要由Libiary Cache(库缓存)和Data Dictionary Cache(数据字典缓存)组成,Oracle 11g开始在Shared Pool划分出一块内存用于存储SQL查询的结果集,称为Result Cache Memory

Data Dictionary Cache


      dictionary cache存放了在执行SQL语句过程中,所参照的数据字典的信息,包括SQL语句所涉及的表名、表的列、权限信息等。dictionary cache也叫做row cache,因为这里面的信息都是以数据行的形式存放的,而不是以数据块的形式存放的。对于dictionary cache来说,oracle倾向于将它们一直缓存在shared pool里,不会将它们交换出内存


当一条SQL语句进入Library Cache时,oracle会到dictionary cache中找与操作对象有关的字典信息, 比如表明、表的列、用户权限等信息,如果发现dictionary cache中没有这些信息,则会将system表空间里的数据字典信息调入buffer cache内存,读取内存数据块的数据字典内容,然后将这些读取出来的数据字典内容按照行的形式加入dictionary cache里,从而构造出dc_tables之类的对象,然后从dictionary cache中的行数据中读取有关的列信息放入library cache中。



Library Cache

libiary cache 最主要的功能就是存放用户提交的 SQL语句、SQL 语句相关的解析树(解析树也就是对 SQL 语句中所涉及到的所有对象的展现)、执行计划、用户提交的 PL/SQL 程序块(包括匿名程序块、存储过程、包、函数等)以及它们转换后能够被oracle 执行的代码等。为了对这些内存结构进行管理,还存放了很多控制结构,包括 lockpindependency table 等。

library cache 还存放了很多的数据库对象的信息,包括表、索引等等。有关这些数据库对象的信息都是从 dictionary cache 中获得的。如果用户对 library cache 中的对象信息进行了修改,则这些修改会返回到 dictionary cache 中。

在 library cache 中存放的所有的信息单元都叫做对象,这些对象可以分成两类:一类叫存储对象,也就是上面所说的数据库对象。它们是通过显式的 SQL语句或 PL/SQL 程序创建出来的,如果要删除它们,也必须通过显示的 SQL 命令进行删除。这类对象包括表、视图、索引、包、函数等等;另一类叫做过渡对象,也就是上面所说的用户提的 SQL语句或者提交的 PL/SQL程序块等。这些过渡对象是在执行 SQL 语句或 PL/SQL 程序的过程中产生的,并缓存在内存里。如果实例关闭则删除,或者由于内存不足而被交换出去,从而被删除。

当用户提交 SQL 语句或PL/SQL程序块到oracleshared pool 以后,在 library cache 中生成的一个可执行的对象,这个对象就叫做游标(cursor)。不要把这里的游标与标准SQLANSI SQL)的游标混淆起来了,标准 SQL 的游标是指返回多条记录的SQL形式,需要定义、打开、关闭。下面所说到的游标如无特别说明,都是指 library cache 中的可执行的对象。游标是可以被所有进程共享的,也就是说如果100个进程都执行相同的SQL 语句,那么这100个进程都可以同时使用该SQL 语句所产生的游标,从而节省了内存。每个游标都是由 library cache 中的两个或多个对象所体现的,至少两个对象。一个对象叫做父游标(parent cursor),包含游标的名称以及其他独立于提交用户的信息。从 v$sqlarea 视图里看到的都是有关父游标的信息;另外一个或多个对象叫做子游标(child cursors),如果 SQL 文本相同,但是可能提交 SQL 语句的用户不同,或者用户提交的 SQL 语句所涉及到的对象为同名词等,都有可能生成不同的子游标。因为这些 SQL 语句的文本虽然完全一样,但是上下文环境却不一样,因此这样的 SQL 语句不是一个可执行的对象,必须细化为多个子游标后才能够执行。子游标含有执行计划或者 PL/SQL 对象的程序代码块等。

library cache使用多个 hash bucket 来管理,每个 hash bucket后面都串连着多个句柄(该句柄叫做 library cache object handle),这些句柄描述了 library cache 里的对象的一些属性,包括名称、标记、指向对象所处的内存地址的指针等。

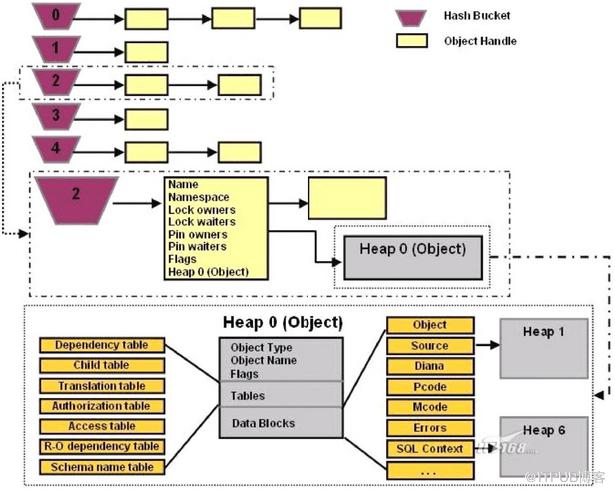

library cache的整体结构:





当一条 SQL 语句进入library cache 的时候,先将 SQL 文本转化为对应 ASCII 数值,然后对该这些 ASCII 数值进行 hash 函数的运算,传入函数的是 SQL 语句的名称(name,对于 SQL 语句来说其 name 就是 SQL 语句的文本)以及命名空间(namespace,对于 SQL语句来说是“SQL AREA”,表示共享游标。可以从视图 v$librarycache 里找到所有的 namespace)。运用hash 函数后得到一个值,该值就是 hash bucket 的号码,从而该 SQL 语句被分配到该号的 hash bucket 里去。实际上,hash bucket 就是通过串连起来的对象句柄才体现出来的,它本身是一个逻辑上的概念,是一个逻辑组,而不像对象是一个具体的实体。oracle 根据 shared_pool_size 所指定的 shared pool 尺寸自动计算 hash buckets 的个数,shared pool越大,则可以挂载的对象句柄就越多。当某个进程需要处理某个对象时,比如处理一条新进入的 SQL 语句时,它会对该 SQL 语句应用 hash 函数算法,以决定其所在的 hash bucket 的编号,然后进入该 hash bucket 进行扫描并比较。有可能会发生该对象的句柄存在,但是句柄所指向的对象已经被交换出内存的情况出现。这时对应的对象必须被再次装载(reload)。也可能该对象的句柄都不存在,这时进程必须重新构建一个对象句柄挂到 hash bucket 上,然后再重新装载对象。SQL 语句相关的对象有很多(最直观的就是 SQL 语句的文本),这些对象都存放在 library cache 里,它们都通过句柄来访问。可以把 library cache理解为一本书,而SQL 语句的对象就是书中的页,而句柄就是目录,通过目录可以快速定位到指定内容的页。

对象句柄存放了对象的名称(name)、对象所属的命名空间(namespace)、有关对象的一些标记(比如对象是否为只读、为本地对象还是远程对象、是否被 pin 在内存中等等)以及有关对象的一些统计信息等。而且,对象句柄中还存放了当前正在 lock 住和pin 住该对象的用户列表、以及当前正在等待 lock pin 该对象的用户列表。对象句柄中存放的最重要的内容就是指向 Heap 0 对象的指针了。Heap 0 用来存放与对象有直接关系的一些信息,比如对象类型、对象相关的表(比如依赖表、子表等)、指向对象的其他数据块的指针(这些数据块指向了实际存放 SQL 文本、PL/SQL 代码、错误信息等的大内存块,这些大内存块依次叫做 Heap 123等)等信息。

Heap 是通过调用服务器进程进行分配的,任何对象都具有 heap 0,至于还应该分配哪些其他的 heap 则是由对象的类型决定的,比如 SQL 游标具有heap 1 和 6,而 PL/SQL程序包则具有 heap 12和 4.按照 heap 的使用情况,oracle会在 SGAlibrary cache)、PGA UGA 中分配heap,但是 heap 0 始终都是在 library cache 中进行分配的。如果所请求的 heap 已经在SGA 中分配了,则不会在 PGA中再次分配 heap.Heap 是由一个或多个 chunk 组成的,这些 chunk 可以是分散的分布在 library cache 中的,不需要连续分布。

Heap 0中包含的对象包括:

    1object typelibrary cache 中的对象类型包括:表、视图、索引、同名词等等。每个对象只能有一个 object type,根据 object type 将对象归类到不同的 namespace 里。一个object type 对 应一个 namespace,但是一个 namespace 可能对应多个 object type.这样的话,查找一个对象时,只要在该对象所属的 namespace 中去找就可以了。比较常见的 namespace 包括:

 aSQL AREA:也可以叫做 CRSR,表示 shared cursor,存放共享的 SQL 语句。

 bTABLE/PROCEDURE:存放的 object type 包括:tableviewsequencesynonym、 procedure 的定义、function 的定义以及 package 的定义。

 cBODY:存放 procedure 的实际代码、function 的实际代码以及 package 的实际代码。

 dTRIGGER:存放的 object type为 trigger.

 eINDEX:存放的object type为 index.

    2object name:对象名称由三部分组成:

 aSchema 的名称,对于共享游标(SQL 语句或 PL/SQL 程序块)来说为空。

 b)对象名称。分为两种情况:对于共享游标(SQL 语句或 PL/SQL程序块)来说,其对象名称就是 SQL 的语句本身;而对于其他对象(比如表、视图、索引等)就是其在数据字典中的名称。

 c) Database link的名称。这是可选的,如果是本地对象,则为空。

这样,对象的名称的格式为:SCHEMA.NAME@DBLINK.比如,可以为 hr.employees@apac.com,也可以为 hr.employees 等。



3) flagsflags 主要用来描述对象是否已经被锁定。对象具有三种类型的 flag:

 apublic flag:表示对象上没有锁定(pin)或者latch.

 bstatus flag:表示对象上存在锁定(pin),说明对象正在被创建或删除或修改等。

 cspecitial flag:表示对象上存在 library cache latch.

4)tables对每个对象,都会维护以下一串 tables 中的若干个:

   adependency table:含有当前对象所依赖的其他对象。比如一个视图可能会依赖其组成的多个表、一个存储过程可能依赖其中所调用的其他存储过程、一个游标可能依赖其中所涉及到的多个表等。Dependency table 中的每个条目都指向一块物理内存,该物理内存中含有当前对象所依赖的对象的句柄。

   bchild table:含有当前对象的子对象,只有游标具有 child table.Child table 中的每个条目都指向一个可执行的 SQL 命令所对应的句柄。

 ctranslation table:包含当前对象所引用的名称是如何解释为 oracle 底层对象的名称,只有游标具有 translation table.

 dauthorization table:包含该对象上所对应的权限,一个条目对应一个权限。

   eaccess table:对于 dependency table 中的每一个条目,都会在 access table中存在对应的一个或多个条目。比如,假设对象依赖对象B,那么在 A的 dependency table access table中都会存在一个条目指向 B.位于 access table 中的指向 的条目说明了对 B具有什么样的访问类型,从而也就说明了用户要执行 则必须具有对 的权限。

 fread-only dependency table:类似于 dependency table,但是存放只读的对象。

 gschema name table:包含 authorization table 中的条目所属的 schema.

5)data blocks:对象的其他信息会存放在不同的 heap 中,为了找到这些 heap,会在 heap 0 中存放多个(最多 16 个,但是这 16 data block不会都用到)data blocks 结构,每个 data block 含有指向这些实际 heap 内存块的指针。

除了 heap 0 以外,还有 11 个 heap,根据对象的不同进行分配,并存放了不同的内容:

1Heap 1:存放 PL/SQL 对象的源代码。

2Heap 2:存放 PL/SQL 对象的解析树,这有个好听的名字: DIANA.

3Heap 3:存放 PL/SQL 对象的伪代码。

4Heap 4:存放 PL/SQL 对象的基于硬件的伪代码。

5Heap 5:存放了编译时的错误信息。

6Heap 6:存放了共享游标对象的 SQL 文本。

7Heap 7:可用空间。

8Heaps 811:根据对象的不同而使用的子 heap.

可以通过查询 v$db_object_cache 来显示 library cache 中有哪些对象被缓存,以及这些对象的大小:



         1  select *

  2  from (select row_number() over(partition by namespace order by sharable_mem desc) size_rank,

  3  namespace,

  4  sharable_mem,

  5  substr(name, 1, 50) name

  6  from v$db_object_cache

  7  order by sharable_mem desc)

  8  where size_rank <= 3

  9* order by namespace, size_rank

SQL> /



SIZE_RANK NAMESPACE         SHARABLE_MEM NAME

--------- ----------------- ------------ ------------------------------

        1 BODY                    375759 DBMS_RCVMAN

        2 BODY                    218914 MGMT_JOB_ENGINE

        3 BODY                    145151 DBMS_ISCHED

        1 CLUSTER                    356 SMON_SCN_TO_TIME

        2 CLUSTER                    355 C_TOID_VERSION#

        3 CLUSTER                    354 C_OBJ#_INTCOL#


SHARED POOL 的内存结构:

1. shared pool从物理结构上来看,是由许多内存块组成。这些内存块称之为chunk

2. Chunkshared pool中内存的最小单位。

3. Chunk中所有的内存都是连续的。



CHUNK的可属性:

1. 当chunk属于可用类型的时候,它既不属于library cache,也不属于dictionary cache.

2. 这些chunk可以分为四类:

free(可以不受限制地被分配)

recr(需要时被移走或者重建,共享sql语句的chunk的类型就是recr

freeabl(曾经被session使用过,随后会被完全或部分释放。这样的chunk不能临时被移走)

perm(这样的chunk包含永久的对象,这样的chunk中的可用空间在需要的时候可以被移走)。



CHUNK链表:

1. 在shared pool中可用的chunk会串起来成为可用链(free list,也称之为bucket.

2. 可用的bucket,被分为254个。

3. 当一个进程需要shared pool里的一个chunk时,该进程首先会在符合所需空间的bucket上扫描,找到一个合适的chunk

如果找的chunk尺寸比需要的尺寸要大,该chunk就会被拆分成2chunk,一个chunk用来存放数据,一个则成为free类型的chunk并被挂在当前的该bucket

如果当前bucket上没有符合chunk,就会从下一个非空bucket里找,所里的bucket都不符合,就会扫描已经使用的recreatable类型的chunk的链表。从该链表上释放一部分的chunk.

4. 当shared pool找不到足够大小的所需内存的时候,就会发出ora-4031的错误信息。当我们查询v$sgastat里的可用空间时,可能发现name free memory可用空间还足够大,但是还是报错,是因为在发出ora-4031错误的时候,已经释放不少内存。但是在这些内存当中的chunk,没有一个chunk可以提供连续的的物理内存满足所需要的空间。





5. Shared  pool  latch的作用:

bucket的扫描、管理、分配chunk等操作都是在shared  pool  latch 的保护进行。

如果shared pool含有数量巨大的非常小的free类型的chunk,则在扫描bucket的时候,shared  pool  latch会被锁定很长时间。这是ORACLE 8i以前shared pool latch争夺的主要原因。加大shared  pool 只能延缓,以后会越来越严重。Oracle 9i以后,减少chunk的尺寸递增的幅度,加大了可用chunk链表的数量。效率大大提高了。

6. latch的作用:

所谓latch,就是轻量级的锁。每个进程往内存块写入的数据之前,必须获得一个latch,写完后释放latch.

7. Shared pool 组件之间的关系:

当某条SQL语句进入library  cache的时候,会在library cache找相关的数据字典信息。(eg:表名、表的列)。如果没有,会将system表空间里的数据字典内容按照 行 的形式放入dictionary cache里,从了构造出dc_table之类的对象。再从dictionary cache的行数据取出相关的信息放入librarary cache.



8. Shared_pool_reserved_size的作用:

1. Shared_pool_reserved_size是为非常大的对象单独保留一块区域空间。而不是从这个可用的chunk链表中来分配空间的。这个块保留区域与正常chunk管理完全分开。

2. 一般Shared_pool_reserved_size的大小为shared pool 5%

3. Shared_pool_reserved_size的这快区域的可用chunk不会挂在bucket上。这块保留区域的使用情况从视图V$shared_pool_reserved中看出。该视图中的request _misses字段显示出无法从保留区域里获得足够大的chunk的总次数。该字段应该尽量为0



Result Cache

结果集缓存(Result Cache)是Oracle 11g新引入的功能,出了可以在服务器端缓存结果集(Server Result Cache)之外,还可以在客户端缓存结果集(Client Result Cache)。

服务器端的Result Cache Memory由两部分组成:

SQL Query Result Cache:存储SQL查询的结果集

PL/SQL Function Result Cache:用于存储PL/SQL函数的结果集

Cache的大小由参数result_cache_max_size控制,如果该参数的值为0则禁用该功能;参数resul_cache_max_result用来控制单个缓存结果占用总的Server Result Cache大小的百分比。

SQL> select * from v$version where rownum=1;



BANNER

--------------------------------------------------------------------------------

Oracle Database 11g Enterprise Edition Release 11.2.0.1.0 - Production



SQL> show parameter result_cache;



NAME                                 TYPE        VALUE

------------------------------------ ----------- ------------------------------

client_result_cache_lag              big integer 3000

client_result_cache_size             big integer 0

result_cache_max_result              integer     5

result_cache_max_size                big integer 1M

result_cache_mode                    string      MANUAL

result_cache_remote_expiration       integer     0



其中result_cache_mode用来控制Server result cache的模式:

auto: 优化器自动判断是否将查询结果缓存

manual:需要通过查询提示result_cache来告诉优化器是否缓存结果

force:尽可能的缓存查询结果(通过提升no_result_cache可以拒绝缓存)



来开一下使用和不适用Result Cache的区别:

SQL> set autotrace on;

SQL> select count(*) from scott.emp;



  COUNT(*)

----------

        14

统计信息如下:

Statistics

----------------------------------------------------------

       1542  recursive calls

          2  db block gets

        301  consistent gets

         39  physical reads

          0  redo size

        422  bytes sent via SQL*Net to client

        419  bytes received via SQL*Net from client

          2  SQL*Net roundtrips to/from client

         40  sorts (memory)

          0  sorts (disk)

          1  rows processed

再一次执行相同SQL看一下统计信息:

SQL> select count(*) from scott.emp;



  COUNT(*)

----------

        14



Statistics

----------------------------------------------------------

0  recursive calls

          0  db block gets

          1  consistent gets

          0  physical reads

          0  redo size

        422  bytes sent via SQL*Net to client

        419  bytes received via SQL*Net from client

          2  SQL*Net roundtrips to/from client

          0  sorts (memory)

          0  sorts (disk)

          1  rows processed

看看使用Server Result Cache后的统计:

SQL> alter system flush buffer_cache;    //测试环境,生成环境中小心执行这两条命令

System altered.


SQL> alter system flush shared_pool;

System altered.


SQL> show parameter result_cache_mode;


NAME                                 TYPE        VALUE

------------------------------------ ----------- ------------------------------

result_cache_mode                    string      MANUAL


由于modemanual,在使用Result Cache时需要手工执行Cache


SQL> select /*+ result_cache */count(*) from scott.emp;


  COUNT(*)

----------

        14



Execution Plan

----------------------------------------------------------

Plan hash value: 2937609675


----------------------------------------------------------------------------------------

| Id  | Operation         | Name                       | Rows  | Cost (%CPU)| Time     |

----------------------------------------------------------------------------------------

|   0 | SELECT STATEMENT  |                            |     1 |     1   (0)| 00:00:01 |

|   1 |  RESULT CACHE     | 1ts4m7fpf7cu6amj9m94np2d7s |       |            |          |

|   2 |   SORT AGGREGATE  |                            |     1 |            |          |

|   3 |    INDEX FULL SCAN| PK_EMP                     |    14 |     1   (0)| 00:00:01 |

----------------------------------------------------------------------------------------


Result Cache Information (identified by operation id):

------------------------------------------------------


   1 - column-count=1; dependencies=(SCOTT.EMP); attributes=(single-row); name="select /*+ result_cache */count(*) from scott.emp"



Statistics

----------------------------------------------------------

       1106  recursive calls

          0  db block gets

        225  consistent gets

         28  physical reads

          0  redo size

        422  bytes sent via SQL*Net to client

        419  bytes received via SQL*Net from client

          2  SQL*Net roundtrips to/from client

         34  sorts (memory)

          0  sorts (disk)

          1  rows processed


此处注意创建了名为1ts4m7fpf7cu6amj9m94np2d7sRESULT CACHE,再次查询


SQL> select /*+ result_cache */count(*) from scott.emp;


  COUNT(*)

----------

        14



Execution Plan

----------------------------------------------------------

Plan hash value: 2937609675


----------------------------------------------------------------------------------------

| Id  | Operation         | Name                       | Rows  | Cost (%CPU)| Time     |

----------------------------------------------------------------------------------------

|   0 | SELECT STATEMENT  |                            |     1 |     1   (0)| 00:00:01 |

|   1 |  RESULT CACHE     | 1ts4m7fpf7cu6amj9m94np2d7s |       |            |          |

|   2 |   SORT AGGREGATE  |                            |     1 |            |          |

|   3 |    INDEX FULL SCAN| PK_EMP                     |    14 |     1   (0)| 00:00:01 |

----------------------------------------------------------------------------------------


Result Cache Information (identified by operation id):

------------------------------------------------------


   1 - column-count=1; dependencies=(SCOTT.EMP); attributes=(single-row); name="select /*+ result_cache */count(*) from scott.emp"



Statistics

----------------------------------------------------------

          0  recursive calls

          0  db block gets

          0  consistent gets

          0  physical reads

          0  redo size

        422  bytes sent via SQL*Net to client

        419  bytes received via SQL*Net from client

          2  SQL*Net roundtrips to/from client

          0  sorts (memory)

          0  sorts (disk)

          1  rows processed


会发现在使用Result Cache的情况下第二次执行相同的SQLconsistent gets(数据请求总数在回滚段Buffer中的数据一致性读所需要的数据块)也变成了0,直接访问结果集,不再执行SQL查询。此次用的emp表仅有14条数据,如果表中的数据多一些收益会更大。

使用v$result_cache_memory视图查看Cache的使用情况

SQL> select * from v$result_cache_memory;


        ID      CHUNK     OFFSET FRE  OBJECT_ID   POSITION

---------- ---------- ---------- --- ---------- ----------

         0          0          0 NO           0          0

         1          0          1 NO           1          0

         2          0          2 YES

         3          0          3 YES

         4          0          4 YES

         5          0          5 YES

         6          0          6 YES

         7          0          7 YES

         8          0          8 YES

         9          0          9 YES

        10          0         10 YES

通过v$result_cache_statistics查询Result Cache的统计信息

SQL> select * from v$result_cache_statistics;


        ID NAME                 VALUE

---------- -------------------- --------------------

         1 Block Size (Bytes)   1024

         2 Block Count Maximum  1024

         3 Block Count Current  32

         4 Result Size Maximum  51

           (Blocks)


         5 Create Count Success 1

         6 Create Count Failure 0

         7 Find Count           4

         8 Invalidation Count   0

         9 Delete Count Invalid 0

v$result_cache_objects视图查看Cache对象信息

SQL> select id,type,name,block_count,row_count,cache_id from v$result_cache_objects;


        ID TYPE       NAME                       BLOCK_COUNT  ROW_COUNT CACHE_ID

---------- ---------- -------------------------- ----------- ---------- ---------------------------

         0 Dependency SCOTT.EMP                            1          0 SCOTT.EMP

         1 Result     select /*+ result_cache */           1          1 1ts4m7fpf7cu6amj9m94np2d7s

                      count(*) from scott.emp
