[全程建模]UML到底该怎么用

原创 Linux操作系统 作者:qingrun 时间:2011-03-10 20:34:49 0 删除 编辑
下面这个例子的讨论包含了UML应用的最实用的方法,也告诉大家UML的产生过程是什么样子的。
月之审判者  21:12:07

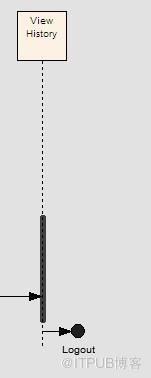

还想问个问题,时序图里面有这个吗,有这个退出的吗:


  月之审判者  21:12:34

可以这样画吗?

  ☆架構夢想  21:12:38

没见过,清润老师呢?

青润  21:14:11

这个我也没见过。呵呵。

  月之审判者  21:14:35

哦,呵呵。

  ☆架構夢想  21:14:57

要求不高,方便自己理解可以画上

  月之审判者  21:15:24

哦。。

青润  21:16:05

这个是时序图么?

  月之审判者  21:17:02

不知道啊,这个是我帮教授改学生的作业,反正什么样的画法都有。。很奇怪,呵呵。

  月之审判者  21:17:42

不过这个画的是时序图

  ☆架構夢想  21:18:07

研究生们的作业吗?

青润  21:18:13

如果分析一下,logout应该是设计模型时序图中的表述,应该有一个独立的方法进行实现。

那么,这样绘制有两种可能性:

1、错误的绘制,实际上应该是返回到界面,让用户点击一下logout按钮实现这个方法的触发。

2、自定义的公用模块的表述,就是这个项目组把logout之类的方法都定义好了,大家统一调用,于是为了绘制图形的简化,进行了这样的描述。

除此之外,没有别的答案了。

  月之审判者  21:18:22

本科生的作业。。

  月之审判者  21:19:02

那我觉得应该是画错了

青润  21:19:16

呵呵。

  月之审判者  21:19:22

呵呵

  ☆架構夢想  21:19:37

我觉得应该是觉得图形就这么结束太空了,加了个注释

青润  21:19:37
2
的实现,只可能是应用UML相当成熟的开发团队才能做到的。

  月之审判者  21:20:38

哦。。
