录播系统需求分析与总体方案设计

数据挖掘 作者:luobojian 时间:2013-08-15 14:05:00 0 删除 编辑
  •   总体要求

  随着产业的发展,特别的高清的普及,对人员专业水准的要求也在逐年提高,但很多教育机构都存在着实验设备落后等问题,致使毕业的学生水平跟不上产业的要求。

  为了满足学校教学以及节目的制作,使教学更加的方便.学生和教师之间的沟通交流更加的快捷,我们采用了全网络的结构。因为网络的整体性能要求较高,所以采用千兆以太网结构和中央存储。
教学制作系统是一个具有素材共享、制作的全数字环境的网络系统,它能支持全部视频内容的后期制作任务。学生和教师直角可以直接的相互浏览节目。系统要求全网络环境,多用户管理。系统的建设将实现图像素材的共享,充分利用计算机多媒体技术和网络技术,使学生掌握最先进的技术和技能,适应行业的发展水平。

  在非编教学网中,每天教学与学生提交的成片会呈几何级的增长,随着时间的积累,对于大量的视音频文件的管理会成为一件费时费力的工作。所以,我们认为,在网络中加入媒资管理系统,实现对素材的存储、管理、检索和再利用。

  系统建成时在先进性、可靠性、实用性方面应具有当时先进水平,并符合或代表非线性编辑领域的发展方向。系统能够在相当长的时间内适应贵单位需求的变化。能够不断的扩充和升级。

  本系统采用分布集中的结构,每20个无卡工作站点1个有卡工作站点为一个结构点,各个分工作站点可以单独采集,输出。大大提高了系统的灵活性。素材和项目可以在多个结构点共享使用,使在以太网网络编辑成为可能。

  •   系统需求分析

  非线性教学系统主要要完成以下的功能

  课堂点名 数据库中记录学生的信息,上课时教师可以浏览开机和关机的情况。来发现学生上课的情况。

  教师演示 教师做演示的样片,学生可以通过网络浏览,教师也可以直接的演示。

  学生交作业 学生完成的作业教师可以在数据库中发现。可以通过网络浏览。并批示。

  可以直接采集高标清DVD。

  素材的分发 教师的演示素材可以发送到学生的电脑。

  •   系统构成和功能

  网络结构采用千兆以太网结构。系统主要有上下载、编辑、网络管理、存储管理、数据检索等功能和工作环节。

  数据类型

  编辑标清采用MPEG2 4:2:2 I Frame、DVCPRO25、DVCAM、DV50、MPEGIBP等格式。有卡高清采用
HDMPEGI、DVCPROHD、MPEGIBP、HDV等格式。 系统可提供复合、分量、DV、SDI、HDMI接口。

  •   工作站站点数量

  有卡编辑工作站: 1 台,无卡编辑工作站: 20台, 数据库工作站: 1 台

  可靠性、扩展性

  系统安全可靠性需要充分考虑在节目素材、管理数据的安全,采用独立的双MySQL数据库服务器、中央存储,定时备份数据库以及素材。
初期可能建设规模较小的系统,随着投资的增加,逐步扩充系统规模,增加站点和存储容量,增加新的站点用户并不会影响现有的用户工作,采用MySQL数据库保证了新增系统的兼容性。

  •   数据库技术特点

  采用MYSQL5.1的分布式数据库,单独的数据库服务器,定时惫份。具有安全,稳定的特点。

  采用全网络路径的项目、素材管理。任意用户任意的项目在任何一台电脑都可以随时恢复上次的工作状态 。

  真正的多用户环境,可以个每个用户设置不同的权限。

  可以以多种方式搜索素材、项目 。

  系统自动记录用户信息,显示用户的使用时间。

  网络设计上考虑到学校的世纪情况,尽量保证系统安装、操作和维护简单方便,确保系统运行的稳定性和数据安全性。

  •   系统总体设计和工作流程

  非线性制播网

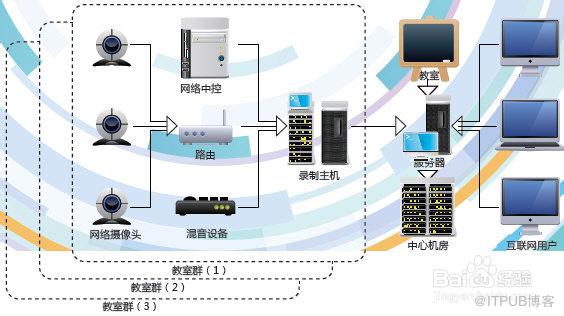

  系统组成与结构:

  各部分具体的流程

  上下载工作站 上下载采用独立上下载模块,支持MPEG2 IBP,
WMV,HDMPEG等多种格式的采集,支持定时采集,采集后FTP上传等独特功能,采集后的数据直接存入数据库。

  数据库工作站 采用MySQL5.1分布式网络数据库,标准的数据库管理软件。可以分配用户,设置用户的权限。定时备份,恢复数据库等功能。

  有卡非线性工作站
采用EdifyHD非线性网络编辑系统,每个站点都可以编辑、检索、归库等操作,每个站点可以独立的进行编目操作,可以检索媒资信息。完成后合成的文件。

  无卡非线性工作站 采用EdifyLe非线性网络编辑系统,每个站点都可以编辑、检索、归库等操作可以检索媒资信息。完成后合成的文件 。

  检索机制 采用素材、项目分别检索,可以只检索一天,避免了检索的盲目性。 系统支持条件组合检索、全文检索等多种查询检索方式。多种检索方式进行复合应用。
网络上的任一台设备工作站都可以用于检索,采用B/S结构,可以提高系统安全性,易于维护升级。

  存储平台

  视频资料存储迁移:视频资料存储是整个系统运行的关键。系统中,设置一台存储管理管理服务器,用于派发采集压缩的MPEG4、MPEG2视频资源存储队列调度,同时,还可用于DVD刻录发布,磁带机数据迁移。视频资料存储管理把视频数据存储分为二级存储:

  在线存储
在线存储采用磁盘阵列来实现,采集压缩的MPEG4和MPEG2文件先存储在本地视频编码器硬盘上,由存储管理服务器统一调度上载到磁盘阵列。

  在线存储系统的网络共享通过共享软件实现,实现方法主要有两种: 由现有的文件系统和网络协议实现; 通过构建一个专有的网络文件系统实现; 离线存储
在线存储数据在系统中,已经可以实现实时数据交换和存储容量之间的平衡关系。对现实中的数据,其访问量随着时间的推移而急速衰减。对访问量较小的数据完全可以备份到数据流磁带中去,为新数据、访问量大的数据留下极大的空间。离线的数据流磁带只要上架保存就可,用条形码作为标识,按类、时间等方式管理存放。也为以后数据回迁提供高效的可
能。

  存储网络系统

  存储网络采用FC加以太网结构,大容量数据采用FC传输。存储采用在线+离线二级存储结构,由软件统一管理。数据带库(机)采用SCSI接口,磁带介质在容量、安全性和传输效率上能满足视频资料的存储要求。
设备主要由以太网交换机和网络管理服务器构建,交换机配置端口数主要根据网络中站点数量决定。采用冗余的工业交换机,保证系统网络稳定高效的运行。SCSI接口传输带宽实际可达24MB/S,是标清(25mb/s)的8倍。
