编带机操作手册

Hadoop 作者:sealevel2010 时间:2013-05-04 12:53:00 0 删除 编辑

一、编带机性能

机器使用性能

(1).使用动力:1HP,220/380V,50/60HZ之马达 (2).使用空压: 4—5Kg/cm2  (3).操作速度:正常180-230PCS/Min.(4).极性选别:有正极在前及在后两种选择方式.(5).包装方式:盒装方式(卷装选配).(6).TAPPING  及成型尺寸:(A).孔距(PITCH):12.7MM.(15MM选配)(B).导线间距:2.0  2.5  3.5  5.0MM (7.5MM以上选配)(C).孔中心到产品底部距离(H):17-22MM(D).孔径:4.0/4.1(M/M)(E).产品直径:¢3-¢10(F).产品长度:5-30M/M.(7).检测:(A).极性二次:TAPPING前,后各一次.(B).电容量、电感量、电阻值:TAPPING前使用ADEX测试仪.(C).脚距:TAPPING后.

机器特点1、方形齿条进具,特殊材料的精密夹具,中心线准确,规格更换更方便,产品无夹伤,成型模具一体化,成型尺寸准确,卸装迅速。2、机架为进口铝合金构成,耐腐蚀,美观大方,经久耐用。3、伺服控制系统,代替传统离合器,有效解决离合器产生的机械故障,降低设备维护成本,保养更加容易。4、凸轮全部采用原装进口,研磨精度高达0.01mm。低噪音,高速运行稳定,设备使用寿命可达15年以上.5、采用触摸屏操作界面,世界最具稳定性品牌PLC控制系统,数据高度集中,操作简便。

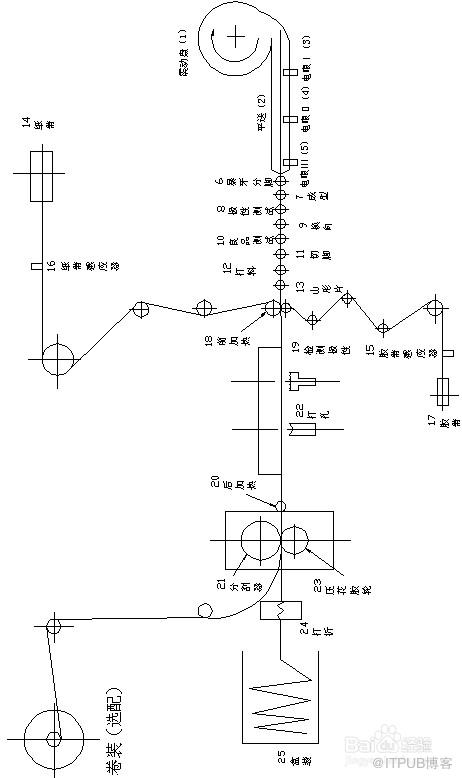

二、机械平面配置图(附图1)及其作用(1)振动盘: 起振动送料作用(2)平送:   起直线送料作用(3)电眼Ⅰ: 控制振盘动作,当感应料满时,振动盘停止振动,随之相反.(4)电眼Ⅱ: 当感应料满时,机器运转速度为设定速度,当感应缺料时, 机器运转速度自动减慢等待送料.(5)电眼Ⅲ: 平送口缺料时,第一夹不工作,避免夹伤产品。(6)暴牙:   起分脚作用.(注意分脚时暴牙在两根引线中心位置)(7)成型:     根据成型尺寸要求更换不同规格模具(8)极性测试: 检测产品的极性(正负极)(9)换向:     根据极性要求转向(如设定负极在前则在此工位都会换向成负极在前.)(10)良品测试: 检测产品的特性.(11)切脚:    如果产品引脚太长,则把过长部分切断.(12)打料:    根据检测结果,良品闭合不良品断开打料.(13)山形片:   起脚距定位整脚作用.(14)纸带: 根据产品加工要求选配18MM宽纸带,厚度为0.38MM或0.47MM(15)胶带:    根据产品加工要求选配6MM/10MM/12MM/13MM宽胶带(16)纸带感应器:感应是否有纸带,如无纸带机器则停止动作(17)胶带感应器:感应是否有胶带,如无胶带机器则停止动作(18)前电热器:  起加热胶带作用 (19)检测极性:检测编带产品是否有极反.(20)后电热器:起巩固加热作用.(21)分割器:  拉动编带纸带.决定孔距(22)打孔:   每12.7MM打孔一次.孔径 (23)胶轮:   起压紧产品引线作用.(24)打折:   21/25个折弯数.(25)盒装(收料):使产品整齐包装.

三.开机操作顺序:(一)安全操作     1、开机生产前确保地线连接良好。     2、试料生产、正常生产时切勿将手指或镊子磁铁等物品探入机器(夹具、模具、压花轮、冲孔等工作部分)内。     3、维修时需挂标示牌,注明“维修中”,     4、非专业人员请勿维修机台,维修电器故障时,一定要先关闭电源。     4、操作工操作机台时需做防静电措施(配戴放静电手环)女操作工操作机台时需将头发扎于脑后或戴工作帽。     5、机器工作或停机10分钟前,请勿触摸机器加热装置,以免烫伤。

(二)操作流程     1、电源开关打开前,必先确认的步骤:         电源线及气压管路是否已接上,温度开关是否打开,上夹各部份夹子、振动盘子盘的齿型转盘及平送的槽宽是否

皆已调成所需之规格。    2、打开电源开关后,触摸屏上的一些指示灯会亮,必须等这些指示灯皆已熄灭后(约4-5分钟,依前电热器及后电热器上设定之温度而定)方可启动机器,并同时打开振动台的三个开关。    3、确认盒/卷装计数器之数量,盒/卷装间隔数的计数器(空白带),盒装打折数,选择极性,选择盒装或卷装。并打开测试仪及确定编带产品测试参数是否正确,确定(INDEX部位)料带输送压力轮位置上,有没有空白带或料带。    4、触摸屏上若亮指示灯则表示有异常,先按RESET重置,看能否消除,若不能消除,则需逐项去排除。

待上述各项确认后,指示灯已熄灭,即可按START启动机台。
