分享HTHL-100P高精度回路电阻测试仪的软件应用

数据分析 作者:dengye8888 时间:2012-04-09 17:50:00 0 删除 编辑

HTHL-100P高精度回路电阻测试仪适用于高压开关接触(回路)电阻的高精度测量,同样适用于其它需要大电流、微电阻测量的场合。采用最新开关电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果。

下面,介绍一下这项仪器的应用软件的操作方法!

工具/原料

  • 1.主机

    2.专用测试线(大电流线两根,大电流测试夹两个,电压测试线两根)

    3.接地线

    4.AC220V电源线

    5.USB数据线

    6.RS232串口数据线

    7.5A保险管

    8.随机光盘

    9.附件包

步骤/方法

  1. 1

    安装驱动程序。打开随机配置的光盘,将“回路安装程序”文件夹复制到计算机。打开“回路安装程序”文件夹,找到setup.exe文件。本程序运行时共需安装三个程序,分别是.NET安装环境、USB转串口驱动程序、回路(接触)电阻测试仪配套工具软件,这三部分程序都打包在setup.exe一个文件中。点击setup.exe安装程序,运行界面如图所示,首先安装.NET安装环境。

  2. 2

    点击“接受”,即可安装.NET安装环境。在后面的安装中只需依次点“下一步”即可完成USB转串口驱动程序、回路(接触)电阻测试仪配套工具软件的安装。注意:若杀毒软件提示安装有风险,点击“继续安装”即可。

  3. 3

    点击“通信连接”按钮,计算机自动与仪器进行通信连接,如图所示。联机成功后,窗口下方显示“联机成功”,同时显示对应的通信端口。

  4. 4

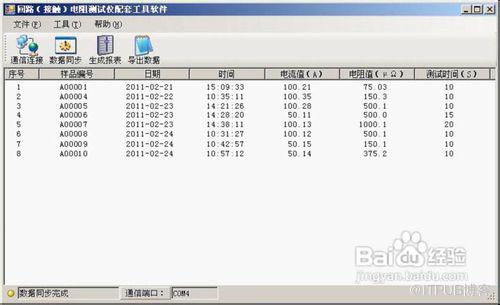

    数据同步。点击“数据同步”按钮,仪器将存储的历史数据上传至计算机中,如图所示。数据传送完毕,窗口下方显示“数据同步完成”。

  5. 5

    生成报表。选中其中一条记录,点击“生成报表”按钮,即可生成该条记录的报表,如图所示。

  6. 6

    可以根据需要修改报表中的标题,申请人等信息。点击确定,即可进入测试报告打印预览页,如图所示。

  7. 7

    导出数据。点击“导出数据”按钮,在“另存为”对话框中输入保存位置,所有数据将以Excel格式保存在计算机中,供试验人员做进一步分析处理,如图所示

    END

注意事项

  • 若杀毒软件提示安装有风险,点击“继续安装”即可
