PG wal 日志的物理存储分析

PostgreSQL 作者:babyyellow 时间:2019-01-03 10:53:31 0 删除 编辑

摘要

事务日志是数据库的重要组成部分,存储了数据库系统中所有更改和操作的历史,以确保数据库不会因为故障(例如掉电或其他导致服务器崩溃的故障)而丢失数据。在PostgreSQL(以下简称PG)中,事务日志文件称为Write Ahead Log(以下简称WAL)。

本文对PG中事务日志文件的结构进行了简要的剖析,内容包括WAL基本术语、WAL文件组成、WAL segment file内部结构和内容剖析、XLOG Record内存组织以及 pg_waldump 工具简介。本篇是第一部分,内容包括WAL基本术语、WAL文件组成以及WAL segment file的内部结构。

一、WAL基本术语

为了更好的理解WAL和便于沟通,有必要首先对相关的WAL术语进行简要的介绍。

1、REDO log

Redo log通常称为重做日志,在写入数据文件前,每个变更都会先行写入到Redo log中。其用途和意义在于存储数据库的所有修改历史,用于数据库故障恢复(Recovery)、增量备份(Incremental Backup)、PITR(Point In Time Recovery)和复制(Replication)。

2、WAL segment file

为了便于管理,PG把事务日志文件划分为N个segment,每个segment称为WAL segment file,每个WAL segment file大小默认为16MB。

3、XLOG Record

这是一个逻辑概念,可以理解为PG中的每一个变更都对应一条XLOG Record,这些XLOG Record存储在WAL segment file中。PG读取这些XLOG Record进行故障恢复/PITR等操作。

4、WAL buffer

WA缓冲区,不管是WAL segment file的header还是XLOG Record都会先行写入到WAL缓冲区中,在"合适的时候"再通过WAL writer写入到WAL segment file中。

5、LSN

LSN即日志序列号Log Sequence Number。表示XLOG record记录写入到事务日志中位置。LSN的值为无符号64位整型(uint64)。在事务日志中,LSN单调递增且唯一。

6、checkpointer

checkpointer是PG中的一个后台进程,该进程周期性地执行checkpoint。当执行checkpoint时,该进程会把包含checkpoint信息的XLOG Record写入到当前的WAL segment file中,该XLOG Record记录包含了最新Redo pint的位置。

7、checkpoint

检查点checkpoint由checkpointer进程执行,主要的处理流程如下:

  1. 获取Redo point,构造包含此Redo point检查点(详细请参考Checkpoint结构体)信息的XLOG Record并写入到WAL segment file中;
  2. 刷新Dirty Page到磁盘上;
  3. 更新Redo point等信息到 pg_control 文件中。

8、REDO point

REDO point是PG启动恢复的起始点,是最后一次checkpoint启动时事务日志文件的末尾亦即写入Checkpoint XLOG Record时的位置(这里的位置可以理解为事务日志文件中偏移量)。

9、 pg_control

pg_control 是磁盘上的物理文件,保存检查点的基本信息,在数据库恢复中使用,可通过命令 pg_controldata 查看该文件中的内容。

二、WAL文件组成

如前所述,事务日志存储了数据库系统中所有更改和操作的历史,随着数据库的运行,事务日志大小不断的增长,那么事务日志有大小限制吗?在PG中,答案是肯定的:大小有限制。

PG使用无符号64bit整型(uint64)作为事务日志文件的寻址空间,理论上,PG的事务日志空间最大为2^64Bytes(即16EB)。这个大小有多大呢?假设某个数据库比较繁忙,每天可以产生16TB的日志文件,那么要达到事务日志文件大小的上限需要的时间是1024*1024/365天≈2800年。也就是说,虽然大小有限制,但从现阶段来看已然足够了。

显然,对于16EB的文件,OS是无法高效管理的,为此,PG把事务日志文件划分为N个大小为16M(默认值)的WAL segment file,其总体结构如下图所示:

图一 事务日志总体结构

1、WAL segment file

WAL segment file文件名称为24个字符,由3部分组成,每个部分是8个字符,每个字符是一个16进制值(即0~F)。每一部分的解析如下(在WAL segment file文件大小为16MB的情况下):

  1. 第1部分是TimeLineID,取值范围是0x00000000 -> 0xFFFFFFFF
  2. 第2部分是逻辑文件ID,取值范围是0x00000000 -> 0xFFFFFFFF
  3. 第3部分是物理文件ID,取值范围是0x00000000 -> 0x000000FF

逻辑文件ID、物理文件ID和文件大小这三部分的组合,实现了64bit的寻找空间:

  1. 逻辑文件ID是32bit的uint32(unsigned int 32bit)
  2. 物理文件ID是8bit的unit8
  3. 16M的文件大小是24bit的unit24

三者共同组成unit64(32+8+24),达到最大64bit的文件寻址空间。

2、再谈LSN

事务日志文件的LSN表示XLOG Record记录写入到事务日志文件中的位置。LSN可以理解为XLOG Record在事务日志文件中的偏移(Offset)。

LSN由3部分组成,分别是逻辑文件ID,物理文件ID和文件内偏移。如LSN:1/4288E228,其中1为逻辑文件ID,42为物理文件ID,88E228为WAL segment file文件内偏移(注:3Bytes的寻找空间为16MB)。

按此规则,给定一个LSN,很容易根据LSN号推算得到其对应的日志文件(假定时间线TimeLineID为1)。

如:LSN 1/4288E228对应的WAL segment file文件为00000001 00000001 00000042,该文件名称的前8位为时间线ID(00000001),中间8位(00000001)为逻辑文件ID,最后8位(00000042)为物理文件ID。

另外,PG也提供了相应的函数根据LSN获取日志文件名:

testdb=# SELECT pg_walfile_name('1/4288E228');
     pg_walfile_name
--------------------------
 000000010000000100000042
(1 row)

三、WAL segment file内部结构

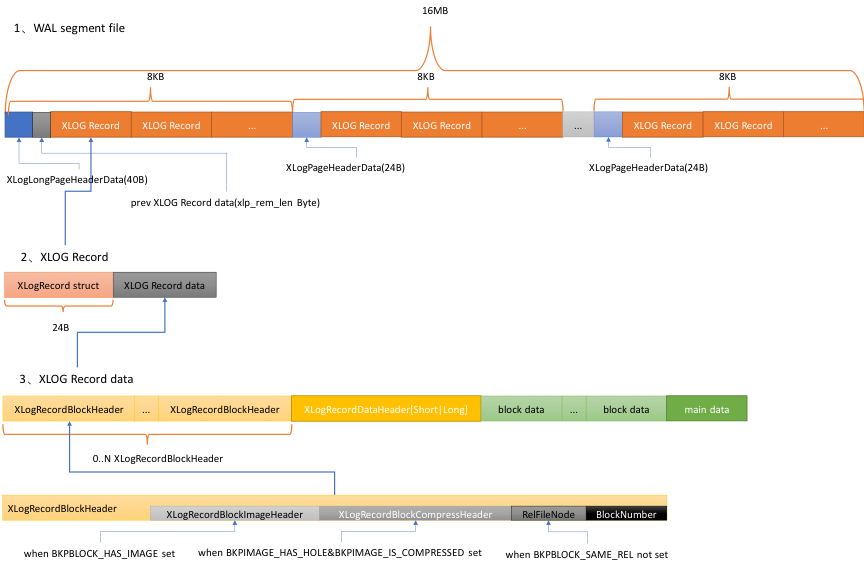

WAL segment file默认大小为16MB,其内部结构如下图所示:

图二 WAL segment file内部结构

1、WAL segment file

WAL segment file内部划分为N个page(Block),每个page大小为8192 Bytes即8K,每个WAL segment file第1个page的header在PG源码中相应的数据结构是XLogLongPageHeaderData,后续其他page的header对应的数据结构是XLogPageHeaderData。在一个page中,page header之后是N个XLOG Record。

2、XLOG Record

XLOG Record由两部分组成,第一部分是XLOG Record的头部信息,大小固定(24 Bytes),对应的结构体是XLogRecord;第二部分是XLOG Record data。

XLOG Record的整体布局如下:

头部数据(固定大小的XLogRecord结构体)
XLogRecordBlockHeader 结构体
XLogRecordBlockHeader 结构体
...
XLogRecordDataHeader[Short|Long] 结构体
block data
block data
...
main data

XLOG Record按存储的数据内容来划分,大体可以分为三类:

  1. Record for backup block:存储full-write-page的block,这种类型Record是为了解决page部分写的问题。在checkpoint完成后第一次修改数据page,在记录此变更写入事务日志文件时整页写入(需设置相应的初始化参数,默认为打开);
  2. Record for tuple data block:存储page中的tuple变更,使用这种类型的Record记录;
  3. Record for Checkpoint:在checkpoint发生时,在事务日志文件中记录checkpoint信息(其中包括Redo point)。

其中XLOG Record data是存储实际数据的地方,由以下几部分组成:

  1. 0..N个XLogRecordBlockHeader,每一个XLogRecordBlockHeader对应一个block data;
  2. XLogRecordDataHeader[Short|Long],如数据大小<256 Bytes,则使用Short格式,否则使用Long格式;
  3. block data:full-write-page data和tuple data。对于full-write-page data,如启用了压缩,则数据压缩存储,压缩后该page相关的元数据存储在XLogRecordBlockCompressHeader中;
  4. main data: /checkpoint等日志数据.

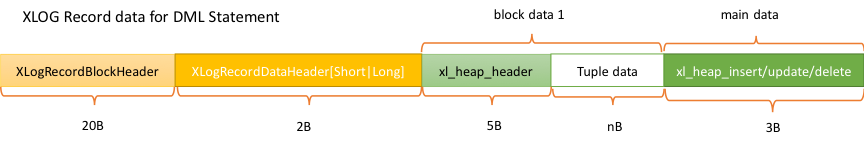

以INSERT数据为例,在插入数据时的XLOG Record data内部结构如下图所示:

图三 XLOG Record data for DML Statement

3、数据结构

1、XLogPageHeaderData结构体定义

/*
 * Each page of XLOG file has a header like this:
 * 每一个事务日志文件的page都有头部信息,结构如下:
 */
//可作为WAL版本信息
#define XLOG_PAGE_MAGIC 0xD098  /* can be used as WAL version indicator */
typedef struct XLogPageHeaderData
{
    //WAL版本信息,PG V11.1 --> 0xD98
    uint16      xlp_magic;      /* magic value for correctness checks */
    //标记位(详见下面说明)
    uint16      xlp_info;       /* flag bits, see below */
    //page中第一个XLOG Record的TimeLineID,类型为uint32
    TimeLineID  xlp_tli;        /* TimeLineID of first record on page */
    //page的XLOG地址(在事务日志中的偏移),类型为uint64
    XLogRecPtr  xlp_pageaddr;   /* XLOG address of this page */
    /*
     * When there is not enough space on current page for whole record, we
     * continue on the next page.  xlp_rem_len is the number of bytes
     * remaining from a previous page.
     * 如果当前页的空间不足以存储整个XLOG Record,在下一个页面中存储余下的数据
     * xlp_rem_len表示上一页XLOG Record剩余部分的大小
     *
     * Note that xl_rem_len includes backup-block data; that is, it tracks
     * xl_tot_len not xl_len in the initial header.  Also note that the
     * continuation data isn't necessarily aligned.
     * 注意xl_rem_len包含backup-block data(full-page-write);
     * 也就是说在初始的头部信息中跟踪的是xl_tot_len而不是xl_len.
     * 另外要注意的是剩余的数据不需要对齐.
     */
    //上一页空间不够存储XLOG Record,该Record在本页继续存储占用的空间大小
    uint32      xlp_rem_len;    /* total len of remaining data for record */
} XLogPageHeaderData;
#define SizeOfXLogShortPHD  MAXALIGN(sizeof(XLogPageHeaderData))
typedef XLogPageHeaderData *XLogPageHeader;

2、XLogLongPageHeaderData结构体定义

/*
 * When the XLP_LONG_HEADER flag is set, we store additional fields in the
 * page header.  (This is ordinarily done just in the first page of an
 * XLOG file.)  The additional fields serve to identify the file accurately.
 * 如设置了XLP_LONG_HEADER标记,在page header中存储额外的字段.
 * (通常在每个事务日志文件也就是segment file的的第一个page中存在).
 * 附加字段用于准确识别文件。
 */
typedef struct XLogLongPageHeaderData
{
    //标准的头部域字段
    XLogPageHeaderData std;     /* standard header fields */
    //pg_control中的系统标识码
    uint64      xlp_sysid;      /* system identifier from pg_control */
    //交叉检查
    uint32      xlp_seg_size;   /* just as a cross-check */
    //交叉检查
    uint32      xlp_xlog_blcksz;    /* just as a cross-check */
} XLogLongPageHeaderData;
#define SizeOfXLogLongPHD   MAXALIGN(sizeof(XLogLongPageHeaderData))
//指针
typedef XLogLongPageHeaderData *XLogLongPageHeader;
/* When record crosses page boundary, set this flag in new page's header */
//如果XLOG Record跨越page边界,在新page header中设置该标志位
#define XLP_FIRST_IS_CONTRECORD     0x0001
//该标志位标明是"long"页头
/* This flag indicates a "long" page header */
#define XLP_LONG_HEADER             0x0002
/* This flag indicates backup blocks starting in this page are optional */
//该标志位标明从该页起始的backup blocks是可选的(不一定存在)
#define XLP_BKP_REMOVABLE           0x0004
//xlp_info中所有定义的标志位(用于page header的有效性检查)
/* All defined flag bits in xlp_info (used for validity checking of header) */
#define XLP_ALL_FLAGS               0x0007
#define XLogPageHeaderSize(hdr)     \
    (((hdr)->xlp_info & XLP_LONG_HEADER) ? SizeOfXLogLongPHD : SizeOfXLogShortPHD)

3、XLogRecord结构体定义

/*
 * The overall layout of an XLOG record is:
 *      Fixed-size header (XLogRecord struct)
 *      XLogRecordBlockHeader struct
 *      XLogRecordBlockHeader struct
 *      ...
 *      XLogRecordDataHeader[Short|Long] struct
 *      block data
 *      block data
 *      ...
 *      main data
 * XLOG record的整体布局如下:
 *         固定大小的头部(XLogRecord 结构体)
 *        XLogRecordBlockHeader 结构体
 *        XLogRecordBlockHeader 结构体
 *        ...
 *        XLogRecordDataHeader[Short|Long] 结构体
 *        block data
 *        block data
 *        ...
 *        main data
 *
 * There can be zero or more XLogRecordBlockHeaders, and 0 or more bytes of
 * rmgr-specific data not associated with a block.  XLogRecord structs
 * always start on MAXALIGN boundaries in the WAL files, but the rest of
 * the fields are not aligned.
 * 其中,XLogRecordBlockHeaders可能有0或者多个,与block无关的0或多个字节的rmgr-specific数据
 * XLogRecord通常在WAL文件的MAXALIGN边界起写入,但后续的字段并没有对齐
 *
 * The XLogRecordBlockHeader, XLogRecordDataHeaderShort and
 * XLogRecordDataHeaderLong structs all begin with a single 'id' byte. It's
 * used to distinguish between block references, and the main data structs.
 * XLogRecordBlockHeader/XLogRecordDataHeaderShort/XLogRecordDataHeaderLong开头是占用1个字节的"id".
 * 用于区分block依赖和main data结构体.
 */
typedef struct XLogRecord
{
    //record的大小
    uint32      xl_tot_len;     /* total len of entire record */
    //xact id
    TransactionId xl_xid;       /* xact id */
    //指向log中的前一条记录
    XLogRecPtr  xl_prev;        /* ptr to previous record in log */
    //标识位,详见下面的说明
    uint8       xl_info;        /* flag bits, see below */
    //该记录的资源管理器
    RmgrId      xl_rmid;        /* resource manager for this record */
    /* 2 bytes of padding here, initialize to zero */
    //2个字节的crc校验位,初始化为0
    pg_crc32c   xl_crc;         /* CRC for this record */
    /* XLogRecordBlockHeaders and XLogRecordDataHeader follow, no padding */
    //接下来是XLogRecordBlockHeaders和XLogRecordDataHeader
} XLogRecord;
//宏定义:XLogRecord大小
#define SizeOfXLogRecord    (offsetof(XLogRecord, xl_crc) + sizeof(pg_crc32c))
/*
 * The high 4 bits in xl_info may be used freely by rmgr. The
 * XLR_SPECIAL_REL_UPDATE and XLR_CHECK_CONSISTENCY bits can be passed by
 * XLogInsert caller. The rest are set internally by XLogInsert.
 * xl_info的高4位由rmgr自由使用.
 * XLR_SPECIAL_REL_UPDATE和XLR_CHECK_CONSISTENCY由XLogInsert函数的调用者传入.
 * 其余由XLogInsert内部使用.
 */
#define XLR_INFO_MASK           0x0F
#define XLR_RMGR_INFO_MASK      0xF0
/*
 * If a WAL record modifies any relation files, in ways not covered by the
 * usual block references, this flag is set. This is not used for anything
 * by PostgreSQL itself, but it allows external tools that read WAL and keep
 * track of modified blocks to recognize such special record types.
 * 如果WAL记录使用特殊的方式(不涉及通常块引用)更新了关系的存储文件,设置此标记.
 * PostgreSQL本身并不使用这种方法,但它允许外部工具读取WAL并跟踪修改后的块,
 *   以识别这种特殊的记录类型。
 */
#define XLR_SPECIAL_REL_UPDATE  0x01
/*
 * Enforces consistency checks of replayed WAL at recovery. If enabled,
 * each record will log a full-page write for each block modified by the
 * record and will reuse it afterwards for consistency checks. The caller
 * of XLogInsert can use this value if necessary, but if
 * wal_consistency_checking is enabled for a rmgr this is set unconditionally.
 * 在恢复时强制执行一致性检查.
 * 如启用此功能,每个记录将为记录修改的每个块记录一个完整的页面写操作,并在以后重用它进行一致性检查。
 * 在需要时,XLogInsert的调用者可使用此标记,但如果rmgr启用了wal_consistency_checking,
 *   则会无条件执行一致性检查.
 */
#define XLR_CHECK_CONSISTENCY   0x02

4、XLogRecordBlockHeader结构体定义

/*
 * Header info for block data appended to an XLOG record.
 * 追加到XLOG record中block data的头部信息
 *
 * 'data_length' is the length of the rmgr-specific payload data associated
 * with this block. It does not include the possible full page image, nor
 * XLogRecordBlockHeader struct itself.
 * 'data_length'是与此块关联的rmgr特定payload data的长度。
 * 它不包括可能的full page image,也不包括XLogRecordBlockHeader结构体本身。
 *
 * Note that we don't attempt to align the XLogRecordBlockHeader struct!
 * So, the struct must be copied to aligned local storage before use.
 * 注意:我们不打算尝试对齐XLogRecordBlockHeader结构体!
 * 因此,在使用前,XLogRecordBlockHeader必须拷贝到对齐的本地存储中.
 */
typedef struct XLogRecordBlockHeader
{
    //块引用ID
    uint8       id;             /* block reference ID */
    //在关系中使用的fork和flags
    uint8       fork_flags;     /* fork within the relation, and flags */
    //payload字节大小
    uint16      data_length;    /* number of payload bytes (not including page
                                 * image) */
    /* If BKPBLOCK_HAS_IMAGE, an XLogRecordBlockImageHeader struct follows */
/* If BKPBLOCK_SAME_REL is not set, a RelFileNode follows */
/* BlockNumber follows */
    //如BKPBLOCK_HAS_IMAGE,后续为XLogRecordBlockImageHeader结构体
    //如BKPBLOCK_SAME_REL没有设置,则为RelFileNode
    //后续为BlockNumber
} XLogRecordBlockHeader;
#define SizeOfXLogRecordBlockHeader (offsetof(XLogRecordBlockHeader, data_length) + sizeof(uint16))

5、XLogRecordDataHeader[Short|Long]结构体定义

/*
 * XLogRecordDataHeaderShort/Long are used for the "main data" portion of
 * the record. If the length of the data is less than 256 bytes, the short
 * form is used, with a single byte to hold the length. Otherwise the long
 * form is used.
 * XLogRecordDataHeaderShort/Long用于记录的“main data”部分。
 * 如果数据的长度小于256字节,则使用短格式,用一个字节保存长度。
 * 否则使用长形式。
 *
 * (These structs are currently not used in the code, they are here just for
 * documentation purposes).
 * (这些结构体不会再代码中使用,在这里是为了文档记录的目的)
 */
typedef struct XLogRecordDataHeaderShort
{
    uint8       id;             /* XLR_BLOCK_ID_DATA_SHORT */
    uint8       data_length;    /* number of payload bytes */
}           XLogRecordDataHeaderShort;
#define SizeOfXLogRecordDataHeaderShort (sizeof(uint8) * 2)
typedef struct XLogRecordDataHeaderLong
{
    uint8       id;             /* XLR_BLOCK_ID_DATA_LONG */
    /* followed by uint32 data_length, unaligned */
    //接下来是无符号32位整型的data_length(未对齐)
}           XLogRecordDataHeaderLong;
#define SizeOfXLogRecordDataHeaderLong (sizeof(uint8) + sizeof(uint32))
/*
 * Block IDs used to distinguish different kinds of record fragments. Block
 * references are numbered from 0 to XLR_MAX_BLOCK_ID. A rmgr is free to use
 * any ID number in that range (although you should stick to small numbers,
 * because the WAL machinery is optimized for that case). A couple of ID
 * numbers are reserved to denote the "main" data portion of the record.
 * 块id用于区分不同类型的记录片段。
 * 块引用编号从0到XLR_MAX_BLOCK_ID。
 * rmgr可以自由使用该范围内的任何ID号
 *   (尽管您应该坚持使用较小的数字,因为WAL机制针对这种情况进行了优化)。
 * 保留两个ID号来表示记录的“main”数据部分。
 *
 * The maximum is currently set at 32, quite arbitrarily. Most records only
 * need a handful of block references, but there are a few exceptions that
 * need more.
 * 目前的最大值是32,非常随意。
 * 大多数记录只需要少数块引用,但也有少数的例外,需要更多。
 */
#define XLR_MAX_BLOCK_ID            32
#define XLR_BLOCK_ID_DATA_SHORT     255
#define XLR_BLOCK_ID_DATA_LONG      254
#define XLR_BLOCK_ID_ORIGIN         253
#endif                          /* XLOGRECORD_H */

6、 xl_heap_header 结构体定义

/*
 * We don't store the whole fixed part (HeapTupleHeaderData) of an inserted
 * or updated tuple in WAL; we can save a few bytes by reconstructing the
 * fields that are available elsewhere in the WAL record, or perhaps just
 * plain needn't be reconstructed.  These are the fields we must store.
 * NOTE: t_hoff could be recomputed, but we may as well store it because
 * it will come for free due to alignment considerations.
 * PG不会在WAL中存储插入/更新的元组的全部固定部分(HeapTupleHeaderData);
 *   我们可以通过重新构造在WAL记录中可用的一些字段来节省一些空间,或者直接扁平化处理。
 * 这些都是我们必须存储的字段。
 * 注意:t_hoff可以重新计算,但我们也需要存储它,因为出于对齐的考虑,会被析构。
 */
typedef struct xl_heap_header
{
    uint16      t_infomask2;//t_infomask2标记
    uint16      t_infomask;//t_infomask标记
    uint8       t_hoff;//t_hoff
} xl_heap_header;
//HeapHeader的大小
#define SizeOfHeapHeader    (offsetof(xl_heap_header, t_hoff) + sizeof(uint8))
7)    xl_heap_insert结构体定义
/*
 * xl_heap_insert/xl_heap_multi_insert flag values, 8 bits are available.
 */
/* PD_ALL_VISIBLE was cleared */
#define XLH_INSERT_ALL_VISIBLE_CLEARED          (1<<0)
#define XLH_INSERT_LAST_IN_MULTI                (1<<1)
#define XLH_INSERT_IS_SPECULATIVE               (1<<2)
#define XLH_INSERT_CONTAINS_NEW_TUPLE           (1<<3)
/* This is what we need to know about insert */
//这是在插入时需要获知的信息
typedef struct xl_heap_insert
{
    //已成功插入的元组的偏移
    OffsetNumber offnum;        /* inserted tuple's offset */
    uint8       flags;            //标记
    /* xl_heap_header & TUPLE DATA in backup block 0 */
    //xl_heap_header & TUPLE DATA在备份块0中
} xl_heap_insert;
//xl_heap_insert大小
#define SizeOfHeapInsert    (offsetof(xl_heap_insert, flags) + sizeof(uint8))

四、参考资料

  1. Write Ahead Logging — WAL: http://www.interdb.jp/pg/pgsql09.html
  2. PG Source Code: https://doxygen.postgresql.org
  3. WAL Internals Of PostgreSQL: https://www.pgcon.org/2012/schedule/attachments/258_212_Internals%20Of%20PostgreSQL%20Wal.pdf
  4. 关于结构体占用空间大小总结: https://blog.csdn.net/Netown_Ethereal/article/details/38898003
  5. PG 11 Document: https://www.postgresql.org/docs/11/pgwaldump.html

来自 “ ITPUB博客 ” ,链接:http://blog.itpub.net/133735/viewspace-2295410/,如需转载,请注明出处,否则将追究法律责任。

下一篇: 2018年总结
请登录后发表评论 登录
全部评论
oracle MySQL Postgresql 专职数据库dba。 系统架构师。 mysql 官方认知dba 。 15年专职dba 经验。

注册时间:2010-12-02

  • 博文量
    232
  • 访问量
    1419178
