【李会军】一步一步学Silverlight 2系列(3):界面布局

原创 Linux操作系统 作者:iDotNetSpace 时间:2008-04-11 19:06:51 0 删除 编辑

Silverlight 2 Beta 1版本发布了,无论从Runtime还是Tools都给我们带来了很多的惊喜,如支持框架语言Visual Basic, Visual C#, IronRuby, Ironpython,对JSON、Web Service、WCF以及Sockets的支持等一系列新的特性。《一步一步学Silverlight 2系列》文章带您快速进入Silverlight 2开发。

本文为系列文章第三篇,学习Silverlight 2中的界面布局,Silverlight 2中新增加了Grid和Panel两个布局容器,使得界面布局更加的强大和灵活。

Canvas面板

Canvas 是在Silverlight 1.0时代就有的一种基础布局面板,它采用绝对坐标定位。可以使用附加属性(Attached Property)对Canvas中的元素进行定位,通过附加属性我们指定控件相对于其直接父容器Canvas 控件的上、下、左、右坐标的位置。如下面的XAML声明了两个矩形,它们分别相对于父容器Canvas的左边距是50,相对于父容器Canvas的上边距 分别是50和150:

运行后界面的效果如下所示:


除了上面我们用到的Canvas.Top和Canvas.Left两个附加属性外,还有一个Canvas.ZIndex附加属性。如果指定了两个控件相对 于父容器Canvas同样的边距,则后面声明的控件父覆盖前面声明的控件。这时我们可以使用Canvas.ZIndex属性来改变它们的显示顺序,如下面 的XAML声明:
<Canvas Background="#46461F">
<
Rectangle Fill="#0099FF" Width="160" Height="80"
Canvas.Top="100" Canvas.Left="100">

<
Rectangle Fill="#FF9900" Width="160" Height="80"
Canvas.Top="100" Canvas.Left="100"/>

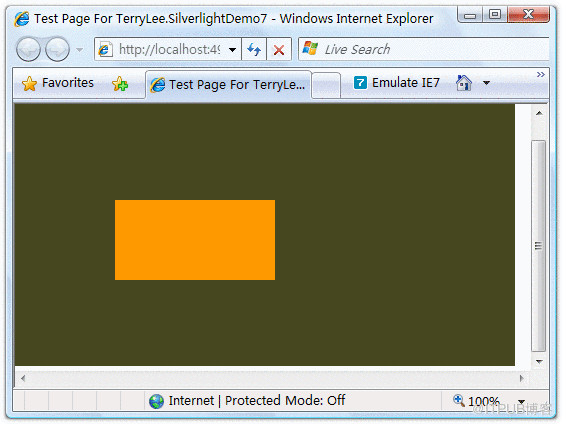

指定两个矩形相对于父容器Canvas的边距相同,这时默认的后声明的橙色矩形会覆盖蓝色矩形:

指定Canvas.ZIndex为1
<Canvas Background="#46461F">
<
Rectangle Fill="#0099FF" Width="160" Height="80"
Canvas.Top="100" Canvas.Left="100" Canvas.ZIndex="1"/>

<
Rectangle Fill="#FF9900" Width="160" Height="80"
Canvas.Top="100" Canvas.Left="100"/>
Canvas>

将会让蓝色矩形显示在上面,值最大的显示在最上面:

StackPanel

StackPanel支持用行或列的方式来进行页面布局,默认情况下所有的子元素会垂直的排列显示,如下面的XAML声明三个矩形:

<StackPanel Background="#46461F">
<
Rectangle Fill="#0099FF" Stroke="White"
Width="100" Height="50" Margin="10"/>
<
Rectangle Fill="#0099FF" Stroke="White"
Width="100" Height="50" Margin="10"/>
<
Rectangle Fill="#0099FF" Stroke="White"
Width="100" Height="50" Margin="10"/>
StackPanel>

运行后在界面显示效果如下:


当然我们也可以指定为水平排列,通过Orientation属性指定:

<StackPanel Background="#46461F" Orientation="Horizontal">
<
Rectangle Fill="#0099FF" Stroke="White"
Width="100" Height="50" Margin="10"/>
<
Rectangle Fill="#0099FF" Stroke="White"
Width="100" Height="50" Margin="10"/>
<
Rectangle Fill="#0099FF" Stroke="White"
Width="100" Height="50" Margin="10"/>
StackPanel>

运行后界面显示效果如下:


在这里为了让各个控件之间有一定的距离,使用了Margin属性,该属性类似于HTML中的Margin。

Grid

Grid控件类似与HTML中的Table,只不过子元素不用放在单元格中。通过来定义Grid的行和列,使用Grid.Row和Grid.Column两个附加属性指定 子元素在Grid中显示的位置,这是一种非常灵活的布局方式。如下面的XAML声明:

<Grid x:Name="LayoutRoot" Background="#46461F" ShowGridLines="True">
<
Grid.RowDefinitions>
<
RowDefinition Height="120"/>
<
RowDefinition Height="*"/>
Grid.RowDefinitions>
<
Grid.ColumnDefinitions>
<
ColumnDefinition Width="100"/>
<
ColumnDefinition Width="*"/>
Grid.ColumnDefinitions>
<
TextBlock Grid.Row="0" Grid.Column="0" Text="UserName:" VerticalAlignment="Center" Foreground="White">TextBlock>
<
TextBlock Grid.Row="1" Grid.Column="0" Text="Password:" VerticalAlignment="Center" Foreground="White">TextBlock>
<
TextBox Grid.Row="0" Grid.Column="1" Width="200" Height="30" HorizontalAlignment="Left">TextBox>
<
TextBox Grid.Row="1" Grid.Column="1" Width="200" Height="30" HorizontalAlignment="Left">TextBox>
Grid>

定义一个两行两列的Grid,做一个简单的用户登录的布局,为了明显起见,把ShowGridLines属性设为True,以便能够显示出边框线。同时,我们指定了第一行的高度为120,而第二行的则是剩余的高度,用*来指定。运行后效果如下:

综合实例

分别了解了上面的三个布局控件,接下来我们看一个综合实例,如何完成如下的一个取色器:

首先我们添加一个两行两列的Grid控件,分别指定行高和列宽:

<Grid x:Name="LayoutRoot" Background="White">
<
Grid.ColumnDefinitions>
<
ColumnDefinition Width="260" />
<
ColumnDefinition Width="*" />
Grid.ColumnDefinitions>
<
Grid.RowDefinitions>
<
RowDefinition Height="120" />
<
RowDefinition Height="120" />
Grid.RowDefinitions>
Grid>

添加颜色显示区域,用一个矩形显示,放入Grid的第0行第1列:

<Rectangle Grid.Row="0" Grid.Column="1" x:Name="PreviewColor"
Fill="#FF6600" Margin="10" Stroke="#666666" StrokeThickness="2" />

再添加颜色值显示区,嵌套一个StackPanel控件,让它里面的子控件垂直显示:

<StackPanel Grid.Row="1" Grid.Column="1" >
<
TextBlock FontSize="12">ColorTextBlock>
<
TextBox x:Name="HexColor" Width="160" Height="30" Text="#FF6600" Margin="10,5" FontSize="11"/>
StackPanel>

左边用四个Silder控件和四个TextBlock控件显示,需要对Grid的行进行合并Grid.RowSpan属性:

<StackPanel Grid.Row="0" Grid.Column="0" Grid.RowSpan="2" VerticalAlignment="Center">
<
TextBlock Text="Alpha" FontSize="12" Margin="10,15,0,0"/>
<
Slider x:Name="AlphaSlider" Margin="20,0,10,0" Maximum="255" Value="255" ValueChanged="RedSlider_ValueChanged"/>
<
TextBlock Text="Red" FontSize="12" Margin="10,15,0,0"/>
<
Slider x:Name="RedSlider" Margin="20,0,10,0" Maximum="255" Value="255" ValueChanged="RedSlider_ValueChanged"/>
<
TextBlock Text="Green" FontSize="12" Margin="10,15,0,0"/>
<
Slider x:Name="GreenSlider" Margin="20,0,10,0" Maximum="255" Value="102" ValueChanged="RedSlider_ValueChanged"/>
<
TextBlock Text="Blue" FontSize="12" Margin="10,15,0,0"/>
<
Slider x:Name="BlueSlider" Margin="20,0,10,0" Maximum="255" Value="0" ValueChanged="RedSlider_ValueChanged"/>
StackPanel>

这样我们就完成了上面这样相对复杂的界面布局,对Slider控件添加事件处理程序:

private void RedSlider_ValueChanged(object sender, RoutedPropertyChangedEventArgs<double> e)
{
Color color = Color.FromArgb((byte)AlphaSlider.Value, (byte)RedSlider.Value, (byte)GreenSlider.Value, (byte)BlueSlider.Value);

PreviewColor.Fill = new SolidColorBrush(color);
HexColor.Text = color.ToString();
}
运行后,可以选取不同的颜色值:

结束语

关于界面布局就说到这里,在Silverlight 2中,通过上面的三种布局控件相结合,可以进行非常强大和灵活的界面布局。
